[求助] 再做不出来，我真要泪奔了~~~~

乙醇——环己烷体系的沸点——组成图，用origin8.0就是做不出来啊，求帮助啊~~~下图1是原始数据，A和C是Y轴，代表温度，B和D代表气液相分别对应的环己烷的物质的量分数。图2是实际做出的效果图，可是与上网查到的图3大相近庭诶~~有劳各位客官，可否给小弟指点江山？

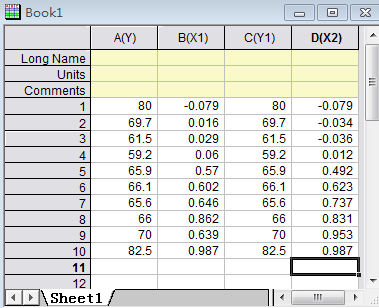

图1



图2

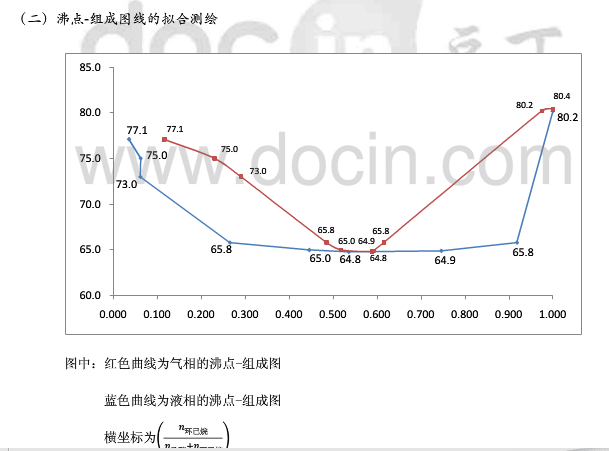

图3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-11 22:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wsh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
见证2011: 金币+1, 感谢参与！ 2012-04-12 08:57:03
孤独的跑马者: 金币+2, ★★★很有帮助 2012-04-12 12:09:39
作图的时候，不要让软件自动选择XY轴，因为你的体系相当于两条曲线公用X轴，而有两套Y轴数据。
所以你要到一个界面，类似于：select columns for plotting 去选择A列为X轴，B，D列为Y轴。
赞一下 回复此楼
2楼2012-04-12 08:26:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wsh

铁杆木虫 (正式写手)
抱歉，刚才说反了，是选择A或者C为Y轴，
B和D为X轴，你的曲线是Y轴相同。
赞一下 回复此楼
3楼2012-04-12 08:42:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wsh

铁杆木虫 (正式写手)
★
见证2011: 金币+1, 欢迎常来！ 2012-04-12 08:57:53
内容已删除
回复此楼
4楼2012-04-12 08:51:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弋江东流

金虫 (正式写手)
组成怎么可能是负值？你的数据是怎么处理的？
赞一下 回复此楼
当时明月在，曾照彩云归。
5楼2012-04-12 10:54:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤独的跑马者

新虫 (初入文坛)
★ ★ ★
fds329: 金币+3, 反馈结果奖励 2012-05-12 14:52:02
引用回帖:
2楼: Originally posted by lu_wsh at 2012-04-12 08:26:32:
作图的时候，不要让软件自动选择XY轴，因为你的体系相当于两条曲线公用X轴，而有两套Y轴数据。
所以你要到一个界面，类似于：select columns for plotting 去选择A列为X轴，B，D列为Y轴。

后来我作出图了，是这样的问题，我把ABCD的顺序弄错了，origin8.0中默认是Y与前面的X关联的，所以按照我图1的做法，理所当然只会出现一条曲线，现在我把它们的顺序改为BADC，这样就做出来了
赞一下 回复此楼
6楼2012-04-12 12:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤独的跑马者

新虫 (初入文坛)
★
fds329: 金币+1, 感谢反馈 2012-04-13 16:53:44
引用回帖:
5楼: Originally posted by 弋江东流 at 2012-04-12 10:54:29:
组成怎么可能是负值？你的数据是怎么处理的？

本来也不会负值的啦，因为实验前我们先要作出一张乙醇—环己烷标准溶液的折光率—组成图，那些是根据一些离散点拟合形成的曲线，在拟合出来的方程中代入数据，就有可能出现负值了。
赞一下 回复此楼
7楼2012-04-12 12:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongsan

铁杆木虫 (正式写手)
★ ★
fds329: 金币+2, 感谢应助。辛苦了O(∩_∩)O 2012-05-12 14:52:15
你这个A列没有对应的X列与它对应，你的D（X2）列也没有对应的Y列
赞一下 回复此楼
Lifegoeson.
8楼2012-04-30 16:42:38
