[求助] 网格划分

建模命令如下。要求采用sweep划分网格
finish
/CLEAR
/PREP7
BLC4, , ,1,1,1
SPH4, , ,0.25
CYL4, , ,0.1, , , ,1
VSBV,1,2
VSBV,4,3

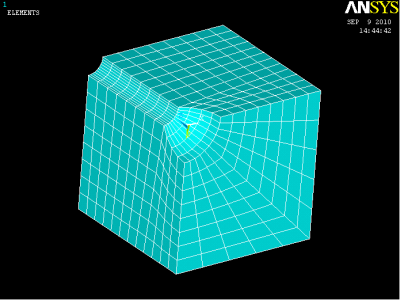

目标网格

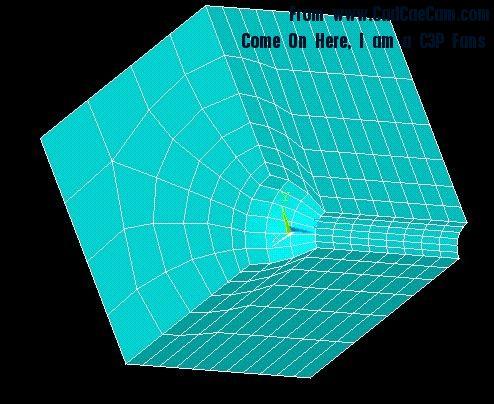

不要划分成此网格
回复此楼

» 猜你喜欢
fluent交流群：247890687
1楼 2012-04-10 21:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuxia8495: 金币+10 2012-04-11 16:28:16
xiegangmai: 金币+1, 谢谢参与！ 2012-04-11 22:38:32
不知道你想表达什么，sweep划分网格的条件是什么？你弄懂没？不觉得第二个网格比第一个差
赞一下 回复此楼
todayisagift
2楼2012-04-11 10:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
引用回帖:
2楼: Originally posted by hudie012 at 2012-04-11 10:40:56:
不知道你想表达什么，sweep划分网格的条件是什么？你弄懂没？不觉得第二个网格比第一个差

谢谢您的回复！
之所以选择第一种划分方法，我想获得的网格是：圆周曲线的段数小于对边两条线段数之和。如第一种画法，曲线分成了6部分，对边两条线段各被划分为4部分
在此例中，只想达到这个目的。
再者，补充一下，网格要求是六面体网格，至于map还是sweep无妨
谢谢！
赞一下 回复此楼
fluent交流群：247890687
3楼2012-04-11 10:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
终于搞定，自己来回答一下，需要将体分块，后再map
赞一下 回复此楼
fluent交流群：247890687
4楼2012-04-11 16:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主
引用回帖:
4楼: Originally posted by xuxia8495 at 2012-04-11 16:27:59:
终于搞定，自己来回答一下，需要将体分块，后再map

那就好，其实要达到你的那个要求并不难，要画分多少自己可以设置的
赞一下 回复此楼
todayisagift
5楼2012-04-11 16:35:46
