24小时热门版块排行榜

返回列表

petrochem

铁虫 (初入文坛)

应助: 1 (幼儿园)
金币: 64.6
散金: 2
帖子: 50
在线: 3.5小时
虫号: 1522003
注册: 2011-12-03
性别: GG
专业: 塑料

[交流] 怪了，玻纤对抗静电的破坏究竟有多大？已有2人参与

最近遇到了一件奇怪的事，我们在做ATO导电PC时，没加玻纤，用单螺杆做出来，可以满足客户要求，但后来客户说产品收缩比太大，不如之前的导电纤维做出的，产品叠加一起，会扣紧，不好脱出，要求增加玻纤改变，于是我们将以前剩下的单螺杆做出的粒料又直接投入双螺杆中加了7%的玻纤，客户确认OK，于是给了个小批量，做300KG，这次我们就直接将玻纤，ATO共混，奇事出来了，客户拿去打成产品，毫无导电性了！速查原因，只是工序上没有事先用单螺杆抽一遍而已，然后玻纤换了另一家的，同样是细无碱玻纤。比例甚至在这300KG中还添加了更少，不到6.5%，若玻纤绝缘性比PC塑料还高的话，也不至于差到毫无导电性可言的地步呀？并且，我之前还看到过一篇报道，说玻纤的加入反而可提高导电性，百思不得其解了呀， \?O4HE!
?~n%r? `
（参考文献：玻璃纤维对聚甲醛基导电复合材料性能的影响 -!3j|Q*E
张博媛1, 辛菲2, 郭朝霞1, 于建1 Zs[U{Y"#^w
1. 清华大学化工系先进材料教育部重点实验室北京 100084; {I .|A.
2. 北京工商大学材料与机械工程学院材料科学与工程系北京 100048 /a=Z]M{r
2<*'~+&t-U
;\h;..
摘要参考文献相关文章  全文: PDF (897 KB) HTML (1 KB) 输出: BibTeX | EndNote (RIS)    背景资料 4Qy+~S
W+*uGB^5]
摘要采用在转矩流变仪中熔融混合的方法制备了聚甲醛(POM)/多壁碳纳米管(MWCNTs)/玻璃纤维(GF)和POM/炭黑(CB)/GF复合材料,研究了GF的加入对复合材料的导电性能、结晶行为和动态力学性能的影响.采用场发射扫描电镜(FESEM)观察了复合材料中导电填料的分散状态,发现GF的加入对MWCNTs和CB的分散状态没有明显影响.虽然GF为导电惰性填料,但因其加入起到了占位作用,明显提高了导电填料的有效浓度,从而使复合材料的体积电阻率明显降低.采用示差扫描量热仪(DSC)研究了复合材料中POM的结晶行为,发现GF的加入对POM的结晶温度、熔点和结晶度均无明显影响.采用动态机械分析仪(DMA)对复合材料的动态力学性能进行了研究,表明GF的加入能够明显地提高复合材料的储能模量. ） WB:"cV`
cFF4prmbR

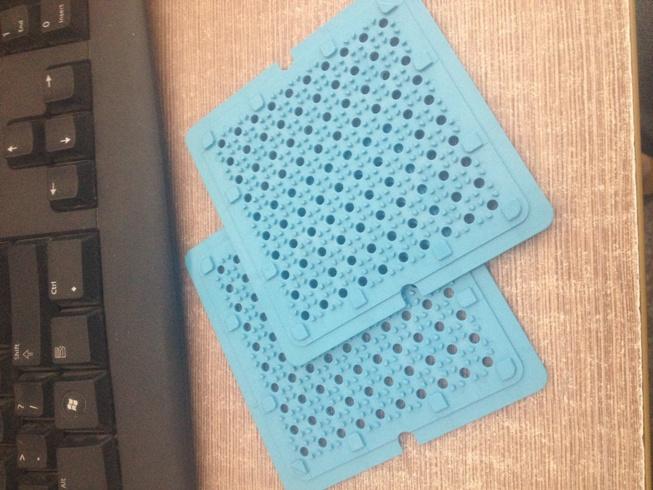

导电托盘

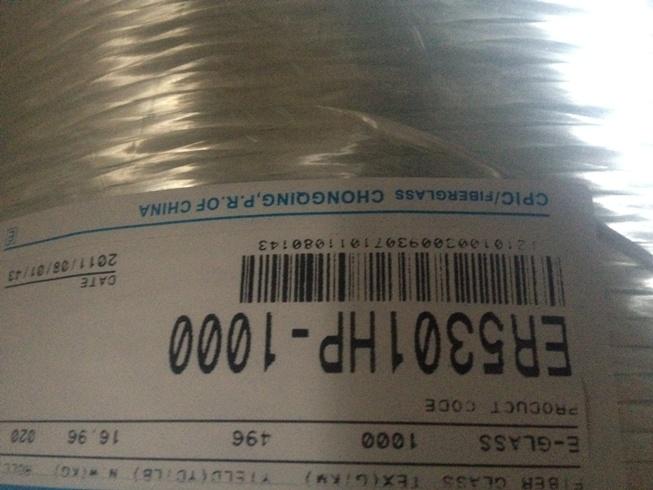

合格时用的重庆国际复合的无碱玻纤

出货时用的浙江巨石的无碱玻纤988A

回复此楼
