[求助] 水工扬压力分布

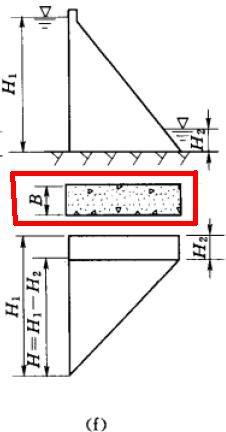

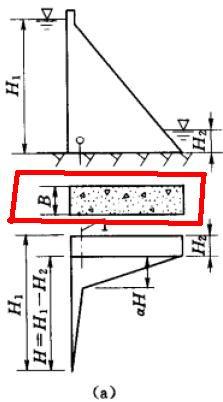

在坝底扬压力分布图中，大家看看下面2副图有什么区别？红线的部分是什么？B表示什么？谢谢：

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-07 10:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eastsunsong

金虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
mmccxx: 金币+2, ★有帮助, 非常感谢 2012-04-07 20:39:56
仅仅是两种不同的压力分布形式，应该是与坝基渗透性有关吧，B应该是宽度，红线内为坝基截面俯视图，我不是水工专业的
赞一下 回复此楼
大校
2楼2012-04-07 16:56:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ldcflying

铁虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
mmccxx: 金币+2, ★有帮助, 谢谢 2012-04-08 07:43:44
这是下游的浮托力啊，B应该是计算宽度。。
赞一下 回复此楼
3楼2012-04-07 23:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ldcflying

铁虫 (初入文坛)

【答案】应助回帖

★ ★
mmccxx: 金币+2, ★有帮助, 谢谢 2012-04-08 07:44:05
左边是设置帷幕和及排水孔，右边是不设置帷幕和及排水孔。
赞一下 回复此楼
4楼2012-04-07 23:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aajohnny

铁虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
mmccxx: 金币+2, ★★★很有帮助, 非常感谢 2012-05-12 07:00:51
这应该是重力坝扬压力作用水头计算公式的配图，a图中由于在上游位置设置了排水孔，所以扬压力作用水头从排水孔位置后明显下降。
赞一下(1人) 回复此楼
5楼2012-04-17 13:28:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

st890618

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
mmccxx: 金币+2, ★★★很有帮助, 非常感谢 2012-05-12 07:01:03
alexkoko: 金币+3, 应助指数+1, 鼓励新虫发帖，常来土木版块交流 2012-05-18 22:24:19
上面矩形部分是浮托力，下面折线部分是渗流压力  是扬压力的两个组成部分 详见《水工建筑物》B 应该是下游水深乘以容重，，折线尖点是因为灌浆等原因造成的扬压力折减
赞一下(3人) 回复此楼
6楼2012-05-08 11:46:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nm_li

银虫 (小有名气)
扬压力计算单宽
回复此楼
7楼2012-05-17 16:48:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cqxt

新虫 (初入文坛)
第一幅图是坝踵处设了排水孔，有一个扬压力折减系数（小于1），第二幅图是未设排水孔，自然就没有折减系数为1了（也就是不折减），至于红线里面的，不就是坝体宽度B么？一般去单位坝宽。即B=1，建议你看下《水工建筑物》第四版吧
赞一下 回复此楼
8楼2014-10-18 22:06:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bople

新虫 (初入文坛)
楼上正解。
回复此楼
9楼2015-01-24 00:37:32
