comsol关于sofc建模 难题急求救
|
|

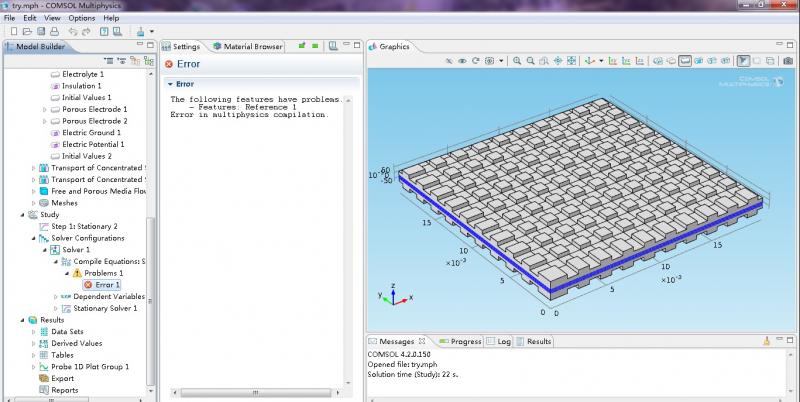

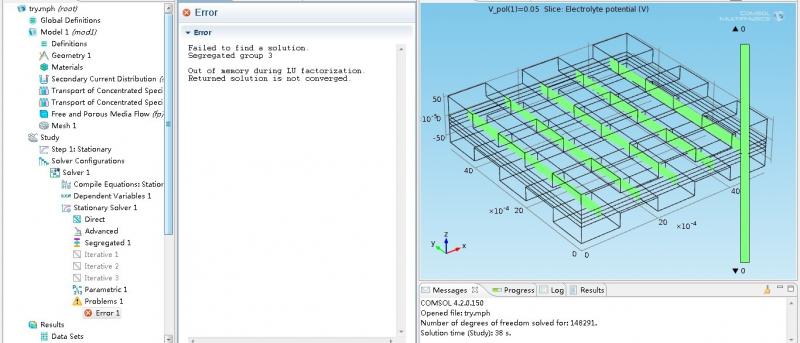

最近在做燃料电池的模拟仿真，但是经常遇到一些问题。自己摸索和网上查阅都无方，所以特来向各位大侠请教。 首先我先介绍下我怎么建模仿真的，1：打开comsol自带的model，选择里面的sofc_unit_cell.mph；2：导入在catia建模的xx.igs文件，然后修改相对应的设置和参数，就是改改对应体和面的选择，具体深入的公式数据都没有改；3：计算。后来我是直接在comsol里面建模。但是最后都是失败的。所以我怀疑是方法不对。 其次是我遇到的问题：1：采用comsol自带的自由网格划分方法，选择fine精度。但是每次都fail。后来把模型变小，发现就可以了。有没有其他方法可以按照我要的尺寸来划分网格呢。尺寸大概是103mm*3mm*503mm（包括五个部件：anode flow channel,anode electrode, cathode flow channel,cathode electrode ,nafion)。现在缩小至50mm*3mm*50mm。2：每次计算都失败：如下图1所示，comsol 计算出现 the following features have problems. features :reference 1.error in multiphysics comilation.。现在都不知道怎么下一步怎么办。由于这个项目比较紧急，所以特来麻烦大虾们的帮忙。 最后，我把尺寸调小至5mm*2mm*5mm，是可以计算了，但是出现erro：failed to find a solution. segregated group 3.out of memory during LU factorization. Returned solution is not converged，如图2所示： 谢谢大家们抽空来看我的帖子。万分真诚的感谢。  图1  图2 |
