应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 铝合金铸造
北京石油化工学院2026年研究生招生接收调剂公告
191/1返回列表
查看: 3008  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Yunlifei

铜虫 (初入文坛)

[交流] 铝合金铸造

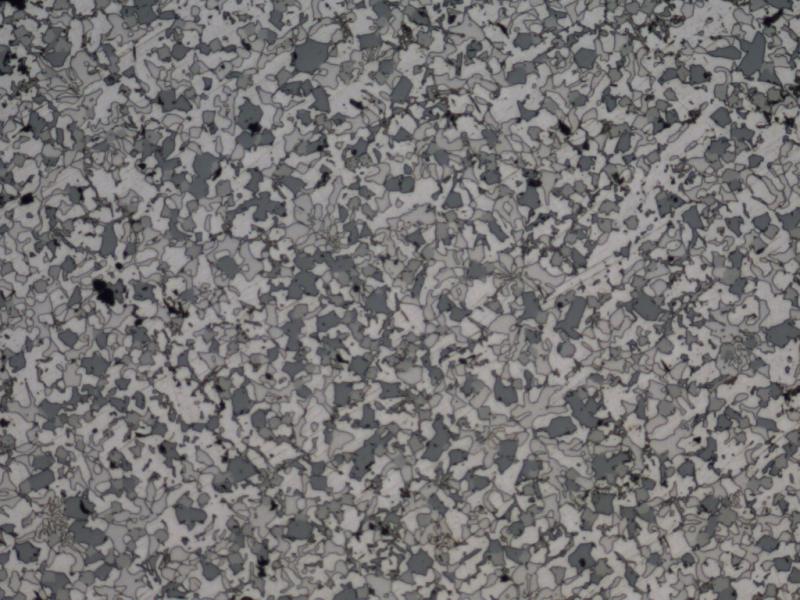

材料是铝合金，其中Si大约为9wt.%左右，铜大约为20wt.%，设备是真空感应熔炼炉（最高真空度为10-2Pa），熔炼过程使用普氩作为保护气体，模具是铁制模具，熔炼后取样看了下金相，有很多孔洞；因为是真空炉熔炼，所以没有加除气剂，现在想问下大家熔炼铝合金什么步骤比较重要（减少孔洞）？你们熔炼的铝合金的孔洞多吗？
回复此楼

» 本帖已获得的红花（最新10朵）

wmk176

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-03-25 18:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Tony0605

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢交流 2012-03-27 11:32:17
没做过真空熔炼，所以不太明白加了氩气后还有真空吗？还是抽了真空后在充入氩气。个人意见是放入金属后抽真空，在金属熔化后，增加真空时间，气体会溢出。有条件的话可以增加真空度试试。之后再充入氩气。
赞一下(1人) 回复此楼
4楼2012-03-27 10:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy00111

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是你的模具的冷却速度太快了，使得凝固过程中局部冷隔，这样的话就会不能补缩了，最终的定子里面有少量的气孔或者疏松。 我做铝硅的熔炼铸造，我的材料的充型能力比你的铝铜的好很多的。 具体而言，你的模具多厚呢？ 是不是冷速很快，现在模具温度是多高？保证250-300℃之间比较好的。
赞一下(1人) 回复此楼
18楼2012-07-28 13:00:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

铝业小星

铁虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
youmengren: 金币+1, 感谢交流 2012-03-25 21:46:18
engle028: 金币+1, 感谢交流 2012-03-28 08:59:26
没看见孔洞,模具预热没?自己拙见
赞一下 回复此楼
2楼2012-03-25 18:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 铝业小星 at 2012-03-25 18:27:48:
没看见孔洞,模具预热没?自己拙见

那些黑黑不是嘛？有些肉眼就能看见，上面的100倍金相照片；可能是模具没预热的原因，熔炼的师傅说预热也没用，装料时放进去一会就冷了，所以就没预热了，是不是没预热造成的缩孔了？

[ Last edited by Yunlifei on 2012-3-25 at 22:49 ]
赞一下 回复此楼
3楼2012-03-25 22:48:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

my2150

铜虫 (初入文坛)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-03-28 08:13:35
Yunlifei: 金币+2 2012-03-28 12:30:26
除气、除渣没；对于加热的金属模来说，冷却速度也是很快的，易造成局部冷却不均匀，最后凝固的地方由于补缩通道不畅通，也会产生缩孔和缩松；还有可能跟浇铸方式有关，局部卷气，也会产生缩孔。
赞一下 回复此楼
5楼2012-03-27 22:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dakui1987

木虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-03-28 08:59:36
Yunlifei: 金币+2 2012-03-28 12:30:19
z在保护气氛下熔炼，吸气现象应该不存在，那这里的空洞应该是些缩孔与缩松。
设置冒口，提高铸件的补缩能力可以减少缩孔与缩松。
赞一下 回复此楼
6楼2012-03-28 08:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by Tony0605 at 2012-03-27 10:23:54:
没做过真空熔炼，所以不太明白加了氩气后还有真空吗？还是抽了真空后在充入氩气。个人意见是放入金属后抽真空，在金属熔化后，增加真空时间，气体会溢出。有条件的话可以增加真空度试试。之后再充入氩气。

先抽真空，然后充普氩作为保护气氛熔炼的
赞一下 回复此楼
7楼2012-03-28 12:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by my2150 at 2012-03-27 22:53:23:
除气、除渣没；对于加热的金属模来说，冷却速度也是很快的，易造成局部冷却不均匀，最后凝固的地方由于补缩通道不畅通，也会产生缩孔和缩松；还有可能跟浇铸方式有关，局部卷气，也会产生缩孔。

由于是在真空、保护气氛下熔炼的，所以就没有除气、除渣了，我觉得可能还是和冷却速率有关，凝固过程造成的缩孔；还想问下你熔炼铝合金的时候遇到过这样的问题吗？（铸锭有缩孔），用什么方法解决的？谢谢
赞一下 回复此楼
8楼2012-03-28 12:27:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by dakui1987 at 2012-03-28 08:52:28:
z在保护气氛下熔炼，吸气现象应该不存在，那这里的空洞应该是些缩孔与缩松。
设置冒口，提高铸件的补缩能力可以减少缩孔与缩松。

嗯，我尝试一下，谢谢
赞一下 回复此楼
9楼2012-03-28 12:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

my2150

铜虫 (初入文坛)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 谢谢交流 2012-03-29 23:31:01
Yunlifei: 金币+2 2012-03-30 23:55:44
除氢、除原料的杂质跟真空熔炼关系不大
1.采用倾斜浇铸，设置保温冒，使得补缩通道畅通；以较小浇铸速度浇铸，减少卷气。
2.如果设备允许的话，保持熔体沿着一个方向均匀冷却也可以解决(类似定向凝固)也行。
赞一下 回复此楼
10楼2012-03-29 23:08:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
毛猴: 金币+1, 专家考核, 感谢交流！ 2012-03-30 09:23:27
其实热胀冷缩 肯定会多少有气孔啊
你可以改善浇铸模具的条件
赞一下 回复此楼
11楼2012-03-30 09:11:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-03-30 12:17:51
个人感觉 一般铝铜合金结晶范围比较宽  形成缩孔的倾向比较大
设置冒口可能效果不是很好
不知道你做出来的样有多大~~
赞一下 回复此楼
12楼2012-03-30 12:11:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
11楼: Originally posted by 战国时代 at 2012-03-30 09:11:28:
其实热胀冷缩 肯定会多少有气孔啊
你可以改善浇铸模具的条件

能不能具体点了？模具我们现在用的是铁模，浇铸之前会涂上脱模剂，我们的炉子真空度大概就是10-2pa，那这样浇铸的时候需要加除气剂吗？
赞一下 回复此楼
13楼2012-03-30 20:10:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
12楼: Originally posted by wacky1980 at 2012-03-30 12:11:15:
个人感觉 一般铝铜合金结晶范围比较宽  形成缩孔的倾向比较大
设置冒口可能效果不是很好
不知道你做出来的样有多大~~

直径为6厘米的棒，肉眼都能看到很多孔
赞一下 回复此楼
14楼2012-03-30 20:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢交流 2012-04-25 02:08:25
引用回帖:
14楼: Originally posted by Yunlifei at 2012-03-30 20:14:44:
直径为6厘米的棒，肉眼都能看到很多孔

个人比较同意5楼的观点  因为铝合金结晶温度较宽  冷却速度比较快的条件下  容易产生很大的缩孔缩松倾向。。。。我没做过金属模的
我们做铝合金大部分采用低压铸造 砂型~~
赞一下 回复此楼
15楼2012-03-30 20:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmk176

银虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送鲜花一朵
yongyong2050: 金币+1, 感谢交流 2012-04-25 02:08:37
在厚大部位放置冷铁，增加激冷！组织会致密些吧
赞一下 回复此楼
16楼2012-04-24 22:27:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhzhit

银虫 (初入文坛)
疏松，调整凝固
回复此楼
17楼2012-07-14 21:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianlong28

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虽然有保护气氛，但是在所投料里实际是含有氢的。在680℃以上时，氢的溶解度会大幅上升。保护气氛只是保证熔炼过程中不从大气中溶解氢。但是料，炉子，转运，铸件浇注系统......等等。建议你将铸件贴出来，检测浇筑前的含氢量。
赞一下 回复此楼
19楼2012-08-29 01:42:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Yunlifei 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 生物与医药求调剂 +5 heguanhua 2026-04-05 6/300 2026-04-05 22:58 by Hdyxbekcb
[考研] 327求调剂 +4 拾光任染 2026-04-05 4/200 2026-04-05 20:16 by 南航~万老师
[考研] 295求调剂 +8 FZAC123 2026-04-03 8/400 2026-04-05 17:46 by 蓝云思雨
[考研] 298求调剂 +7 manman511 2026-04-05 7/350 2026-04-05 10:29 by 唐沐儿
[考研] 290求调剂085701 +10 1314捧花 2026-04-02 10/500 2026-04-05 10:19 by Sealedwind
[考研] 311分 22408 求调剂 +3 bing_bot 2026-04-03 3/150 2026-04-05 00:43 by chongya
[考研] 考研调剂 +6 15615482637 2026-04-04 6/300 2026-04-04 22:43 by yu221
[考研] 求调剂 +3 ffyyu 2026-04-02 3/150 2026-04-04 19:03 by 蓝云思雨
[考研] 一志愿0817化学工程与技术，求调剂 +24 我不是只因 2026-04-02 28/1400 2026-04-04 15:15 by dongzh2009
[考研] 283分材料与化工求调剂 +29 罗KAKA 2026-04-02 29/1450 2026-04-03 23:56 by userper
[考研] 293求调剂 +5 末未mm 2026-04-02 6/300 2026-04-03 15:20 by 王保杰33
[考研] 土木水利328分求调剂 +6 疾风知劲草666 2026-04-02 6/300 2026-04-03 11:38 by znian
[考研] 一志愿陕西师范大学生物学317分 +5 1563日。 2026-04-02 5/250 2026-04-03 06:58 by ilovexiaobin
[考研] 366求调剂一志愿东北大学 +8 运气来得若有似� 2026-04-02 8/400 2026-04-02 21:39 by dongzh2009
[考研] 085602化工求调剂（331分） +9 111@127 2026-03-30 9/450 2026-04-02 20:00 by dick_runner
[考博] 材料工程专业硕士申博 +3 麟正宇 2026-03-30 3/150 2026-04-02 15:04 by greychen00
[考研] 一志愿厦门大学化学工程（专硕）-数二英二406分-求调剂 +5 厦大化工 2026-04-01 5/250 2026-04-02 10:03 by jp9609
[考研] 江苏科技大学招材料研究生 +4 Su032713. 2026-04-01 5/250 2026-04-01 22:03 by cccchenso
[考研] 379求调剂 +3 ?苦瓜不苦 2026-04-01 3/150 2026-04-01 20:09 by 暮云清寒
[考研] 318求调剂 +10 陈晨79 2026-03-30 10/500 2026-03-31 17:37 by 544594351
信息提示
关闭
请填处理意见
关闭
