[求助] 水蒸气加热有机物总传热系数经验值是多少

设计用列管式换热器（用水蒸气加热乙酸和丁醇），水蒸汽走壳程，乙酸与丁醇的混合物走管程，需要算换热面积，但不知道总传热系数，请问这个一般多少左右？请高手帮帮忙！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-22 20:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青石KL

木虫 (正式写手)

生活、学习、运动之青石

【答案】应助回帖

★
感谢参与，应助指数 +1
zhxixik: 金币+1, 感谢参与 2012-03-23 09:47:12
①：对于水Nu=0.023*Re^0.8*Pr^0.3，h1=Nu*k(水）/d(当量直径）；
②：对于乙醇Nu=0.023*Re^0.8*Pr^0.3，h2=Nu*k(乙醇）/d(当量直径）；
③：换热器导热系数k1，
则总的传热系数为K=1/(1/h1+1/h2+d(管子壁厚）/k1).当然这个计算是大概的值，一般K的数量级为10^2到10^3之间，希望对你有帮助。
赞一下 回复此楼
找一知心人说说话！！！快点来么。
2楼2012-03-22 21:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EdwardLau

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhxixik: 金币+1, 感谢参与 2012-03-23 09:47:32

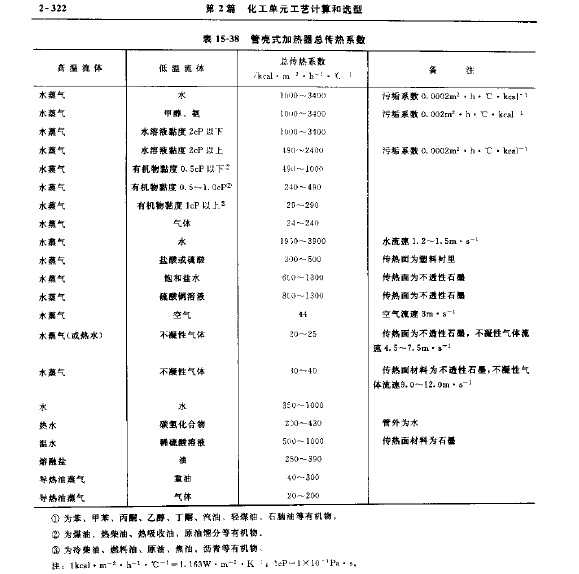

化工工艺设计手册（第三版）上册 P2-322
赞一下(1人) 回复此楼
不求十全十美，但求问心无愧
3楼2012-03-23 07:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青石KL

木虫 (正式写手)

生活、学习、运动之青石
引用回帖:
2楼: Originally posted by 青石KL at 2012-03-22 01:42:57:
①：对于水Nu=0.023*Re^0.8*Pr^0.3，h1=Nu*k(水）/d(当量直径）；
②：对于乙醇Nu=0.023*Re^0.8*Pr^0.3，h2=Nu*k(乙醇）/d(当量直径）；
③：换热器导热系数k1，
则总的传热系数为K=1/(1/h1+1/h2+d(管子壁厚） ...

我看错了以为是水，水蒸气给热的计算公式如下
①：对于水蒸汽h1=0.725(g*ρ^2*k^3*r/d/μ/△t)^(1/4),其中d为管外径；
②：对于乙醇Nu=0.023*Re^0.8*Pr^0.3，h2=Nu*k(乙醇）/d(当量直径）；
③：换热器导热系数k1，
则总的传热系数为K=1/(1/h1+1/h2+d(管子壁厚）/k1).当然这个计算是大概的值，一般K的数量级为10^3到10^4之间，经验公式满足3楼给的图。
赞一下 回复此楼
找一知心人说说话！！！快点来么。
4楼2012-03-23 11:10:40
