9楼: Originally posted by zhaoss_semi at 2012-03-22 13:39:23:
主轴上的转子和主轴如果是固定连接，可以耦合界面自由度，分别建立轴与转子实体模型，然后各自划分网格，划分单元的时候才用不同的材料属性划分即可。
界面上的节点位置最好保持一致，这样自由度耦合效果会比较好。

the degree of freedom solution is not available.the PLNSOLcommand is ignored!  错误提示呢。
赞一下 回复此楼
11楼2012-03-23 17:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyhotmail

铁虫 (小有名气)
引用回帖:
9楼: Originally posted by zhaoss_semi at 2012-03-22 13:39:23:
主轴上的转子和主轴如果是固定连接，可以耦合界面自由度，分别建立轴与转子实体模型，然后各自划分网格，划分单元的时候才用不同的材料属性划分即可。
界面上的节点位置最好保持一致，这样自由度耦合效果会比较好。

您好。我能发个图片，麻烦你帮忙看一下吗？
赞一下 回复此楼
12楼2012-04-05 16:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyhotmail

铁虫 (小有名气)

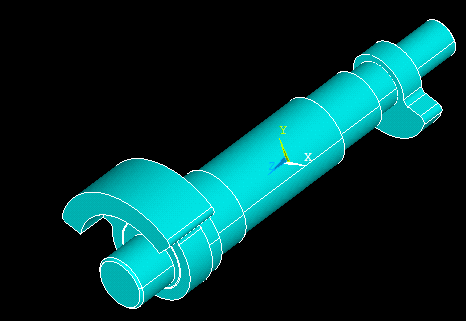

主轴上有上下两个平衡铁，分别建模之后导入ansys,各自添加物理属性，可以进行应力分析后，没有出现求解完成的字样，随后查看结果失败。

转子
赞一下 回复此楼
13楼2012-04-05 16:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoss_semi

金虫 (小有名气)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-04-09 17:02:56
1、模型分别建立、分别倒入，零件界面上如何联接？
2、应力分析，载荷如何加载？
3、原来说是模态分析，现在又要应力分析，你到底要算什么？
赞一下 回复此楼
博士初工作
14楼2012-04-06 13:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyhotmail

铁虫 (小有名气)
引用回帖:
14楼: Originally posted by zhaoss_semi at 2012-04-06 13:35:22:
1、模型分别建立、分别倒入，零件界面上如何联接？
2、应力分析，载荷如何加载？
3、原来说是模态分析，现在又要应力分析，你到底要算什么？

1. 零件是在三维实体建模软件中装配好直接导入的。
2. 施加转速，轴承处约束。
3 分析预应力的模态。
赞一下 回复此楼
15楼2012-04-09 14:53:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhj520

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by yyhotmail at 2012-04-09 14:53:01:
1. 零件是在三维实体建模软件中装配好直接导入的。
2. 施加转速，轴承处约束。
3 分析预应力的模态。

装配体在导入ansys后，原有接触关系就不存在了，要重新定义。建议在workbench下完成分析。
赞一下 回复此楼
16楼2012-04-09 19:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhj520

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
装配体导入ansys后，原来的接触关系就不存在了，要重新定义，建议在workbench下分析，能够自动定义接触关系的。
赞一下(1人) 回复此楼
17楼2012-04-09 19:47:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyhotmail

铁虫 (小有名气)
ansys中如何查看指定面上的节点数？
赞一下 回复此楼
18楼2012-05-26 23:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻找小糖人

新虫 (初入文坛)
我齿轮模态分析结果自由度有个问题，catia的齿轮模型，导入ansys， 用solid45划分网格，兰索斯分块法，提取节点10，好像是看十阶振型，约束加在齿轮内径上的一个节点，约束的全自由度（书上这样写的，我感觉好像不太对劲），第一次求解后能看位移云图，von mises应力云图看不了提示data S is not available， 扩展求解后位移和von mises应力云图都看不了了。
还有就是模态分析用不用施加齿轮的啮合载荷？书上没有施加，我这块也纳闷
求前辈和大神指教，进度卡在这里动不了了
求助主题贴发不出去，只能发到这里了
赞一下 回复此楼
19楼2015-05-23 21:25:34
