[求助]
电磁波对脉冲波波动方程解析解
|
|

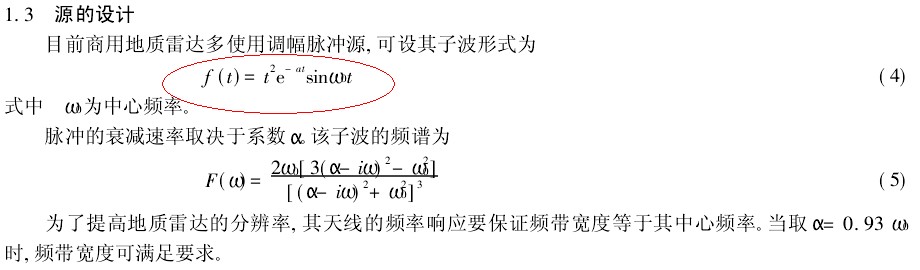

各位大侠好，本人初学时域有限差分，想模拟一个脉冲激励源在均匀介质中的传播过程，为了验证模拟的正确性，想把模拟结果与解析解进行对比。 所用脉冲激励源表达式为 for n=1:nmax source(n)=10e20*(n*dt)*(n*dt)*exp(-0.93*omega*(n*dt))*sin(omega*(n*dt)); end 其中，nmax=512,dx=0.005,freq=1e+9;lambda=cc/freq;omega=2.0*pi*freq; dt=delta/(2.0*cc); 脉冲激励源函数我另外抓图上传。 小弟模拟了相对介电常数分别为1,2,4,8，电导率均为零。接收点位于50*dx位置处的波形。如下图所示。 令我困惑的是，相对介电常数越大，接收点的波形最大振幅也越大。到达时间确实比较吻合实际，相对介电常数越小，传播速度越快，到达时间越早。 求解析解表达式求法，如有matlab程序，更不胜感激。  不同相对介电常数，50*dx处的波形图。  所用激励源函数原型 |
