小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » GAMBIT圆球上画分网格
212/3返回列表上一页123下一页
查看: 4084  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

稻草aaa

木虫 (小有名气)
引用回帖:
楼: Originally posted by 5超7 at 2012-03-08 22:22:03:
gambit画这个又不是很难啊！我当时画ball的时候不是这样分区的。。。。用ICEM就一下O—grid就可以搞定！很快！

昨天下了一个ICEM，学下~~
赞一下 回复此楼
11楼2012-03-09 10:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

koleyanran

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-03-09 16:16:16
稻草aaa(金币+1): 2012-03-09 17:06:12
是的是的，用icem的O型网格很容易实现！
赞一下 回复此楼
本命年毕业要一切顺利哦！！！
12楼2012-03-09 12:29:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★ ★ ★
御剑江湖(金币+3): 谢谢回帖交流！ 2012-03-11 19:46:27
xiegangmai(金币+1): 鼓励讨论交流！ 2012-03-11 21:12:05
你可以上个模型文件，我可以尝试画画，好久不用gambit画网格，这球ICEM应该几分钟就搞定了，gambit划分几刀也可以很快搞定，不过出来的形状可能跟你的不是很一样！我以前用gambit画球网格是用hex-pritive网格画的。
赞一下 回复此楼
我要奋斗到底
13楼2012-03-10 21:18:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★
御剑江湖(金币+2): 谢谢回帖交流！ 2012-03-11 19:46:40
xiegangmai(金币+2): 辛苦了！ 2012-03-11 21:11:58
稻草aaa(金币+2): ★★★很有帮助 2012-03-11 21:53:25

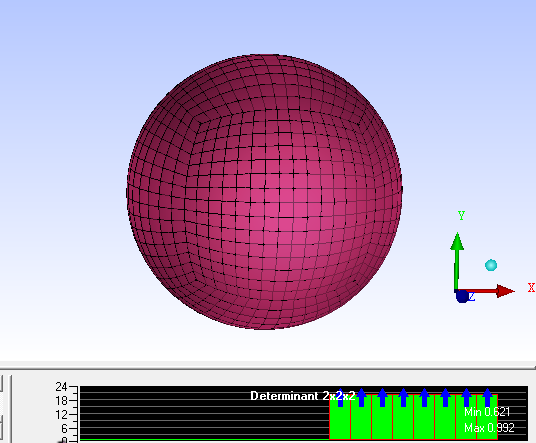

用ICEM画了一个，网格再密一点的话，质量还可以更加得高。

网格图

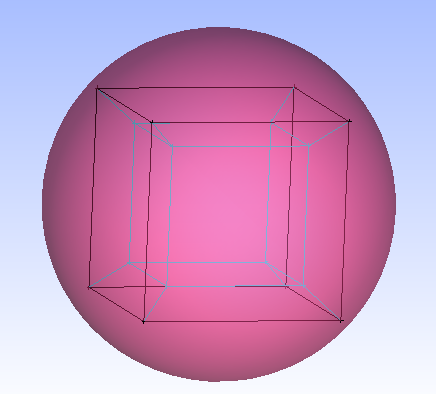

block
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

稻草aaa
我要奋斗到底
14楼2012-03-11 19:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

稻草aaa

木虫 (小有名气)
送鲜花一朵
引用回帖:
楼: Originally posted by 5超7 at 2012-03-11 19:33:03:
用ICEM画了一个，网格再密一点的话，质量还可以更加得高。
b5/c5/1371942_1331465489_871.png
网格图
fe/39/1371942_1331465544_805.png
block

对对，就是这样子的网格，看来真要学下ICEM了。有没有关于ICEM的资料推荐下~~
赞一下 回复此楼
15楼2012-03-11 21:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

稻草aaa

木虫 (小有名气)
引用回帖:
楼: Originally posted by 5超7 at 2012-03-11 19:33:03:
用ICEM画了一个，网格再密一点的话，质量还可以更加得高。
b5/c5/1371942_1331465489_871.png
网格图
fe/39/1371942_1331465544_805.png
block

我是想画《A New Expression for Spherical Aerosol Drag in Slip Flow Regime》这篇文献里面的网格的。今天本来想上传一个文件的，结果还没审核通过。。
赞一下 回复此楼
16楼2012-03-11 21:58:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
15楼: Originally posted by 稻草aaa at 2012-03-11 21:53:06:
对对，就是这样子的网格，看来真要学下ICEM了。有没有关于ICEM的资料推荐下~~

流沙写的教程就可以看看，这东西稍微学点O型网格就可以了
赞一下 回复此楼
我要奋斗到底
17楼2012-03-11 22:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

稻草aaa

木虫 (小有名气)
引用回帖:
楼: Originally posted by 5超7 at 2012-03-11 22:21:04:
流沙写的教程就可以看看，这东西稍微学点O型网格就可以了

ok，thank you
回复此楼
18楼2012-03-11 22:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

稻草aaa

木虫 (小有名气)
引用回帖:
楼: Originally posted by 5超7 at 2012-03-11 22:21:04:
流沙写的教程就可以看看，这东西稍微学点O型网格就可以了

麻烦帮我看下这个网格用GAMBIT怎么画比较好？http://wenku.baidu.com/view/d291241b650e52ea551898d2.html
赞一下 回复此楼
19楼2012-03-14 14:47:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingbaobao

新虫 (初入文坛)
用Gambit画有点麻烦，用另一个网格生成软件Gridgen很好画的。并且也一样导入到fluent里计算。建议楼主学学Gridgen。我毕业设计就是用的这个画的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

稻草aaa
20楼2012-12-11 08:53:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
