FDTD 等离子体波导MIM问题Matlabcode，急求帮助
|
|

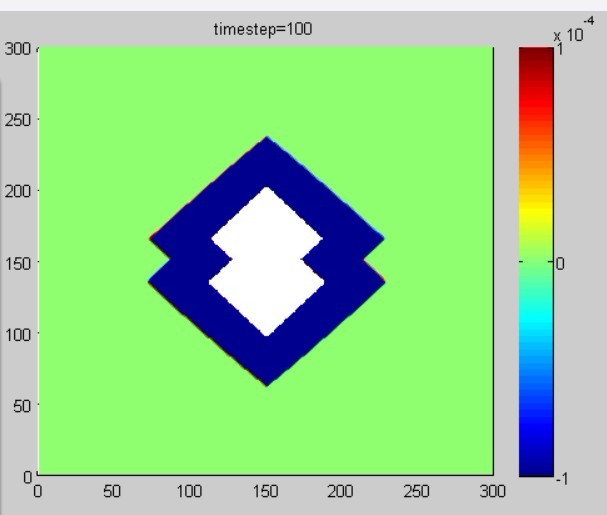

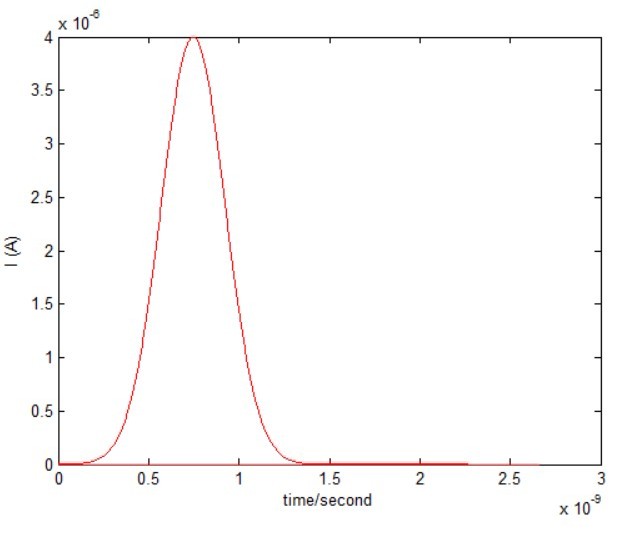

各位大牛，我用matlab写的FDTD的code模拟金属波导MIM在650nm下的TM模式，可是，由于Drude模型的金属(silver)等离子振荡频率数量级很大（1.38e16Hz）,还有gamma=3.72e13Hz, 我每次迭代的场都会很大（如Hz场的图），直接出现NAN和INF（就是白色的地方），最后迭代800次的时候，全部出现NAN. 我不知道为什么？请大牛赐教！ 附： 我加的是高斯脉冲（如图，高斯脉冲的设定应该不会影响吧？） Yee网格是2nm*2nm（但是我直接写的是2e-3,想说不要dt=dx/2c 太小，整体尺寸都变成2e-3，这个也不影响吧？） 而且我的程序在freespace里面场是对的。 结果却这样？  current  Hz field |
