[求助] 求教太阳能电池效率测试的有效面积

求助一个初级问题吧。

测量聚合物太阳能电池效率PCE时，我们使用了如下的配置。附图如下，左边是俯视图，右边是立体图。对于图中的电池来说，有效面积应该是阴极面积，阳极面积还是投影上阴极和阳极重合的面积？

个人认为阳极的收集面积就是ITO的面积。而阴极的收集面积就是Al的面积。因为无论是ITO还是Al都完全与活性层接触。

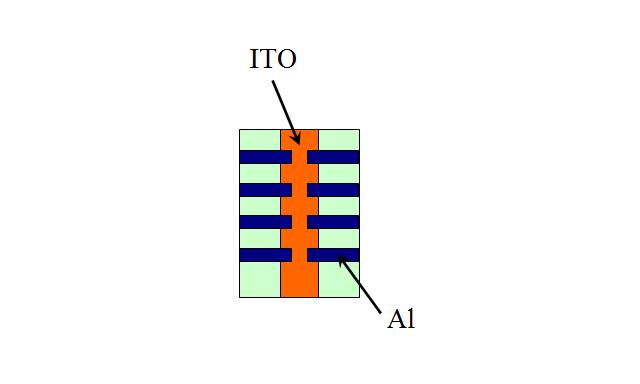

俯视图

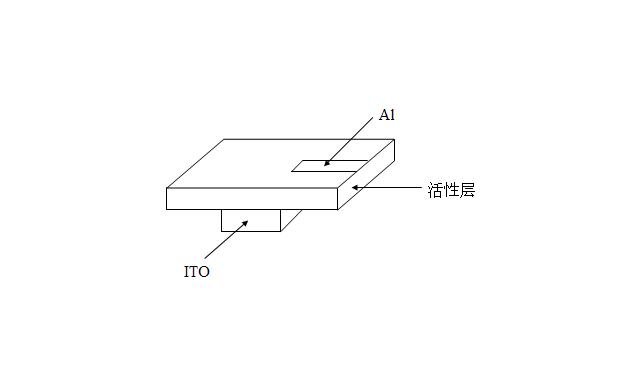

立体图

[ Last edited by ravel78 on 2012-3-3 at 21:35 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-03 20:42:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

springdu

银虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
aishan(金币+1): 感谢交流 2012-03-04 18:45:27
测试的有效面积是阴极和阳极的重合面积  我也是做这个方向的
赞一下 回复此楼
2楼2012-03-04 00:39:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

springdu

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ravel78(金币+15): ★★★★★最佳答案 感谢解答，终于明白了。 2012-03-04 11:34:34
补充： 只有在阴极和阳极重合的位置，两个电极之间的功函差才能将电荷有效收集出来
赞一下 回复此楼
3楼2012-03-04 00:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemlh

荣誉版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ravel78(金币+5): ★★★很有帮助 谢谢解答。 2012-03-04 11:34:48
有效面积为ITO与Al重叠的部分
赞一下 回复此楼
没有伞的孩子，必须努力奔跑！Ibelieve,Ican.
4楼2012-03-04 09:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ravel78

木虫 (正式写手)
已经弄清楚了，谢谢各位的解答。
赞一下 回复此楼
5楼2012-03-04 11:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

endend

新虫 (小有名气)
我问一下  要是设备只能用一个掩膜版。（就是不能换用多个），前提是 要一次分别蒸镀上有机层和铝电极，掩膜版只能对阳极掩膜，最后得到的铝电极和有机层的区域是一样的，
那位有没有更好一点的办法，也就形成有掩膜的铝电极，谢谢 共同讨论一下
赞一下 回复此楼
6楼2012-05-30 22:29:32
