[求助]有关guassian view 画图
|
|

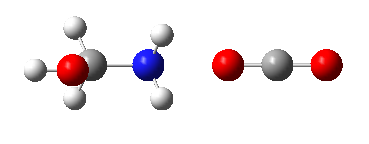

我在用guassian做计算，要求画一个CO2和单乙醇胺共平面的图用于计算。根据文献要求CO2和N-C-C-O-H这几个原子必须共面，且符合Cs，我查到它表示C1h，即分子中有一个一次旋转轴和垂直于此轴的镜面对称元素，我就有点想不来是什么意思？谁能告诉一下图该怎么画呢？我觉得我这个里面的一次旋转轴貌似有很多，我想着是让那个C-C作为对称轴，然后让co2这个线性分子和C-C垂直，好像就可以做出来，可是我不确定这样是不是理解的对着？请各位大侠帮帮忙。 [ Last edited by hlq3175 on 2012-3-3 at 18:26 ] |
回复此楼» 猜你喜欢
求ENDNOTE破解软件安装包
已经有4人回复
-
研究生招生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有172人回复
-
河海大学 （211.双一流高校）钙钛矿光电实验室丁勇团队欢迎有志青年！
已经有3人回复
-
黑龙江省原子能研究院化学课题组招收2026级化学专业或化学相关专业硕士生
已经有0人回复
-
山西大学资源与环境工程研究所化工分离/环境功能材料小组招收2026年博士生
已经有3人回复
-
26博士申请
已经有0人回复
-
一志愿南师大0703化学 275求调剂
已经有6人回复
-
A 区过线就可申！重庆双非公办高校 0856调剂，接受跨专业！纳米材料 / 润滑热门方向
已经有0人回复
-
欢迎调剂长江师范学院汤老师课题组的硕士研究生
已经有0人回复
-
中国电机工程学报的投稿系统
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 【教程】科研画图工具Tecplot使用教程
已经有431人回复
- MATLAB 画图小问题
已经有11人回复
- 【求助】gaussian view画图时键长怎么调整
已经有10人回复
- 【求助】用solidworks画图
已经有15人回复
- 论文画图的问题
已经有20人回复
- 求助Origin8.0画图的问题
已经有9人回复
- 请教如何画化学分子的3D图（如附件效果）
已经有13人回复
2楼2012-03-03 18:42:53
3楼2012-03-03 18:47:44
hlq3175
木虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2378.8
- 散金: 107
- 红花: 4
- 帖子: 444
- 在线: 301.2小时
- 虫号: 870062
- 注册: 2009-10-12
- 性别: MM
- 专业: 高分子合成化学
4楼2012-03-03 18:52:01
hlq3175
木虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2378.8
- 散金: 107
- 红花: 4
- 帖子: 444
- 在线: 301.2小时
- 虫号: 870062
- 注册: 2009-10-12
- 性别: MM
- 专业: 高分子合成化学
5楼2012-03-03 18:55:00
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hlq3175(金币+6): ★★★很有帮助 谢谢您，不过我有个疑问，当我把CO2或者单乙醇胺的二面角或者相对位置改变以后，进行优化在做单点处理，发现最终所要的结果是不一样的，因为我固定了几个二面角进行的后续处理，貌似需要我找到一个最佳的结构和位置关系才能再继续做后续计算，请问有什么办法可以简化这个寻找的过程吗？？ 2012-03-04 12:49:03
hlq3175(金币+3): ★★★★★最佳答案 谢谢您的建议，我根据您说的差不多找到规律了。 2012-03-09 13:33:53
hlq3175(金币+1): 2012-03-09 13:35:42
感谢参与，应助指数 +1
hlq3175(金币+6): ★★★很有帮助 谢谢您，不过我有个疑问，当我把CO2或者单乙醇胺的二面角或者相对位置改变以后，进行优化在做单点处理，发现最终所要的结果是不一样的，因为我固定了几个二面角进行的后续处理，貌似需要我找到一个最佳的结构和位置关系才能再继续做后续计算，请问有什么办法可以简化这个寻找的过程吗？？ 2012-03-04 12:49:03
hlq3175(金币+3): ★★★★★最佳答案 谢谢您的建议，我根据您说的差不多找到规律了。 2012-03-09 13:33:53
hlq3175(金币+1): 2012-03-09 13:35:42
| Cs就是C1h，就是分子有一个一次旋转轴和一个垂直于这个轴的面。其实就相当于分子有一个对称面。就是指这几个原子共面就行，其余原子对称分布在对称面两侧。二氧化碳三个原子所在直线和单乙醇胺中的C,N原子所在直线不一定共线，只用共面即可。这样CO2中的C于单乙醇胺中的N原子距离固定后，它们的夹角可以调整，即调整它们的相对位置。 |
6楼2012-03-04 12:33:23
