| 查看: 460 | 回复: 1 | ||
haitaoyu0703新虫 (小有名气)
|
[求助]
ansys和vl计算结构在空气中的模态差异很大，什么原因，谢谢
|
|

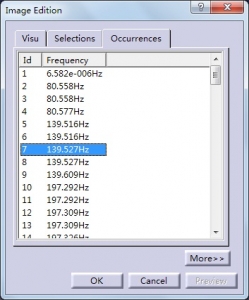

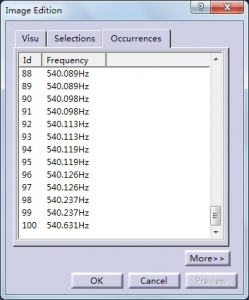

用附件的方法在ansys里mesh，形成球壳 分别在ansys和vl里用block lanczos方法计算前100阶模态，计算频率结果如下 ansys SET TIME/FREQ LOAD STEP SUBSTEP CUMULATIVE 1 0.0000 1 1 1 2 0.36885E-04 1 2 2 3 0.89821E-04 1 3 3 4 0.10401E-03 1 4 4 5 0.13508E-03 1 5 5 6 0.13861E-03 1 6 6 7 645.60 1 7 7 8 645.84 1 8 8 9 645.84 1 9 9 10 646.09 1 10 10 11 646.09 1 11 11 12 796.00 1 12 12 13 796.56 1 13 13 14 796.56 1 14 14 15 796.90 1 15 15 16 796.90 1 16 16 17 797.99 1 17 17 18 797.99 1 18 18 19 924.58 1 19 19 20 925.33 1 20 20 21 925.33 1 21 21 22 925.41 1 22 22 23 925.41 1 23 23 24 926.92 1 24 24 25 926.92 1 25 25 26 927.04 1 26 26 27 927.04 1 27 27 28 1076.8 1 28 28 29 1077.2 1 29 29 30 1077.2 1 30 30 31 1077.4 1 31 31 32 1077.4 1 32 32 33 1096.0 1 33 33 34 1096.2 1 34 34 35 1096.2 1 35 35 36 1096.5 1 36 36 37 1096.5 1 37 37 38 1096.9 1 38 38 39 1096.9 1 39 39 40 1097.1 1 40 40 41 1097.1 1 41 41 42 1097.1 1 42 42 43 1097.1 1 43 43 44 1324.7 1 44 44 45 1324.7 1 45 45 46 1324.8 1 46 46 47 1324.8 1 47 47 48 1325.7 1 48 48 49 1325.7 1 49 49 50 1326.1 1 50 50 51 1326.1 1 51 51 52 1327.2 1 52 52 53 1327.2 1 53 53 54 1327.9 1 54 54 55 1327.9 1 55 55 56 1328.1 1 56 56 57 1472.0 1 57 57 58 1609.2 1 58 58 59 1609.2 1 59 59 60 1609.9 1 60 60 61 1609.9 1 61 61 62 1610.9 1 62 62 63 1610.9 1 63 63 64 1613.3 1 64 64 65 1613.3 1 65 65 66 1615.1 1 66 66 67 1615.1 1 67 67 68 1619.1 1 68 68 69 1619.1 1 69 69 70 1620.2 1 70 70 71 1620.2 1 71 71 72 1621.6 1 72 72 73 1704.3 1 73 73 74 1704.6 1 74 74 75 1704.6 1 75 75 76 1704.8 1 76 76 77 1704.8 1 77 77 78 1704.9 1 78 78 79 1704.9 1 79 79 80 1796.9 1 80 80 81 1796.9 1 81 81 82 1797.3 1 82 82 83 1944.4 1 83 83 84 1944.4 1 84 84 85 1945.7 1 85 85 86 1945.7 1 86 86 87 1947.1 1 87 87 88 1947.1 1 88 88 89 1950.5 1 89 89 90 1950.5 1 90 90 91 1954.6 1 91 91 92 1954.6 1 92 92 93 1958.7 1 93 93 94 1958.7 1 94 94 95 1966.5 1 95 95 96 1966.5 1 96 96 97 1968.0 1 97 97 98 1968.0 1 98 98 99 1970.8 1 99 99 100 2289.3 1 100 100 在vl里计算   |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : structure sphear shell.txt
2012-03-03 11:13:19, 610 bytes
