[求助] 被金像显微镜的标尺给弄懵了

奥林巴斯OLYMPUS BX51金相显微镜

目镜10X(视野数20)

物镜10X，20X，40X，100X

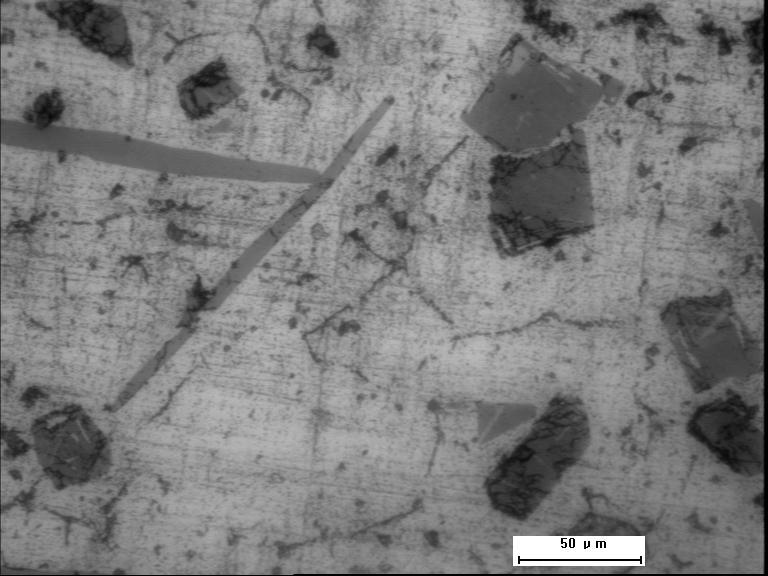

我对于同一张照片，分两次打开软件，拍照，标尺竟然不一样
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-16 18:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensijie

铁杆木虫 (著名写手)
engle028(金币+1, 专家考核): 感谢交流 2012-02-16 21:16:44
使用前标尺要校准。
赞一下 回复此楼
一分耕耘一分收获。
2楼2012-02-16 21:13:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaochuan424

银虫 (小有名气)
引用回帖:
楼: Originally posted by chensijie at 2012-02-16 21:13:12:
使用前标尺要校准。

每一次我都是从设置里面进行了倍数设置
赞一下 回复此楼
3楼2012-02-16 21:17:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wydmhy

至尊木虫 (职业作家)
qlf_126(金币+1): 感谢参与交流……希望能更消息点！ 2012-02-17 08:06:08
可能没有设置对吧！
赞一下 回复此楼
4楼2012-02-16 21:24:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuboyle

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
qlf_126(金币+1): 希望详细点 提供计算方法啊！ 2012-02-17 08:06:32
知道放大倍数计算一下就出来了。
赞一下(1人) 回复此楼
5楼2012-02-17 00:34:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hogglife

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
毛猴(金币+1): 感谢交流！ 2012-02-18 11:03:09
我用的金相显微镜的照相软件，改过倍数后，在窗口下面会给出一个  xxx um per pixel （比如 0.629 um per pixel），记下这个。然后用画图板打开拍下的照片，数一定数目的pixel （比如40个），然后可以自己往上加标尺
比较原始的笨办法  呵呵
赞一下 回复此楼
6楼2012-02-17 08:26:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hogglife

金虫 (小有名气)
不过，如果倍数就设的不对，那么显示出来的 xxx um per pixel 也是不准的...
赞一下 回复此楼
7楼2012-02-17 08:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaofu7723

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
毛猴(金币+1): 感谢交流！ 2012-02-18 11:03:01
zhyq8767(专家考核): 2012-02-18 11:46:46
一般而言，标尺的产生是根据你所选择的物镜和目镜的放大倍数电脑自动确定的。看你的标尺差距这么大，不应该是标尺不准，而是你们有设置好，建议你检查你的选项，实在没有问题的话，重启电脑再试
赞一下 回复此楼
8楼2012-02-18 10:55:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucjan428

禁虫 (小有名气)
本帖内容被屏蔽
9楼2012-11-12 17:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pieroarwen

金虫 (小有名气)

【答案】应助回帖

标尺的这个问题比较典型  这个除了和目镜+物镜的倍数有关  还和你使用的CCD有关
比如你用显微镜A带的CCD拍摄了一个标尺图片 然后制作成了标尺  然后你拿显微镜B的不同CCD拍摄的图用这个标尺来标定就会出现不一致
这个主要是跟像素有关 像素点多少不一样就导致结果偏差
赞一下 回复此楼
10楼2012-11-12 22:00:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
