[求助] 网格划分

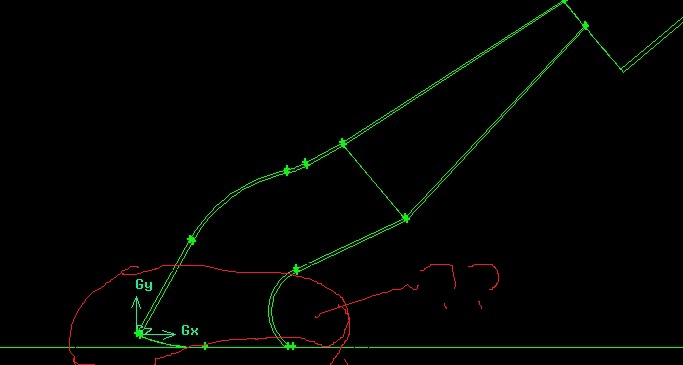

请问各位,我的模型如下图,不知道画红笔的地方网格怎么处理呢?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝贝NO1

木虫 (著名写手)

金牌世尊

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai(金币+1): 谢谢参与! 2012-02-02 20:46:46
好像有个分体化划分网格。你再问问。
LoseyourdreemMeansloseyourlife!
2楼2012-02-02 17:57:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billshu5971

金虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai(金币+1): 谢谢参与!不过建议可以更详细一些。 2012-02-03 15:37:27
非结构化网格。。。
3楼2012-02-03 15:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billshu5971

金虫 (正式写手)

★
xiegangmai(金币+1): 谢谢参与! 2012-02-03 18:52:09
引用回帖:
3楼: Originally posted by billshu5971 at 2012-02-03 15:01:40:
非结构化网格。。。

复杂几何体(有曲面的)与简单几何体切开,然后进行网格划分
4楼2012-02-03 15:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by billshu5971 at 2012-02-03 15:50:55:
复杂几何体(有曲面的)与简单几何体切开,然后进行网格划分

我是切开了的,也分割成了一个小体,但是那个锐角太小了,不好处理啊
5楼2012-02-03 21:20:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

★
xiegangmai(金币+1): 谢谢参与! 2012-02-08 22:38:17
引用回帖:
5楼: Originally posted by zhangxu86 at 2012-02-03 21:20:58:
我是切开了的,也分割成了一个小体,但是那个锐角太小了,不好处理啊

你这个下面的体角度太小了,用六面体网格画的话扭曲度还是会比较大的把(个人观点),就是四面体网格画画得了
我要奋斗到底
6楼2012-02-08 20:41:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by 5超7 at 2012-02-08 20:41:34:
你这个下面的体角度太小了,用六面体网格画的话扭曲度还是会比较大的把(个人观点),就是四面体网格画画得了

是的呀,我就用四面体画的,网格质量不好啊,容易出现high Equisize skew
7楼2012-02-10 12:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

xiegangmai(金币+1): 谢谢分享! 2012-02-11 20:48:24
引用回帖:
7楼: Originally posted by zhangxu86 at 2012-02-10 12:51:53:
是的呀,我就用四面体画的,网格质量不好啊,容易出现high Equisize skew

那我就没有办法了,gambit对尖角的这种模型很难画出很高的网格质量,最近在学习ICEM,听说ICEM可以解决这个问题
我要奋斗到底
8楼2012-02-10 21:20:52
