[求助] 工艺流程图

请问工艺流程图中温度和压力的仪表自动化控制的图例是如何表示的?也就是说要自动控制温度和压力该如何画?应该有图例的吧?另外还有,过滤器的图例是如何表示的?急盼回复!
回复此楼
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

牛瑞瑞

银虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
每个工艺流程的控制点都不一样啊!根据不同的设计来定各个仪表的控制点。你还是多看看设计手册,化工计算之类的书
2楼2012-01-16 15:57:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

eismilyfcyr

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
cdrank1(金币+10): ★★★很有帮助 谢谢您!您的回复很有帮助!!! 2012-01-17 08:03:12
1.温度的控制  比如说用进料流量控制换热器温度,也比如说用蒸气流量控制反应器的温度,可以由很多变量来控制温度;
2.压力控制  可用温度控制压力等
图例如下:1.用物料流量控制一个容器的温度.

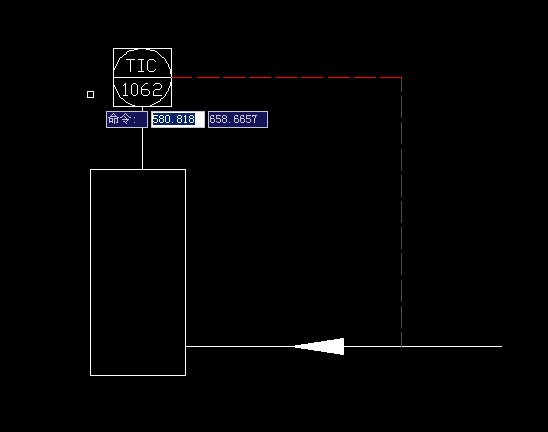

用物料流量控制温度

路走得长了,就变得宽了
3楼2012-01-16 16:31:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

天纵之英

铜虫 (初入文坛)

都是圈圈或框框,加个文字说明。
4楼2012-01-17 14:03:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

DMEEMD

铁杆木虫 (正式写手)

墙外博士

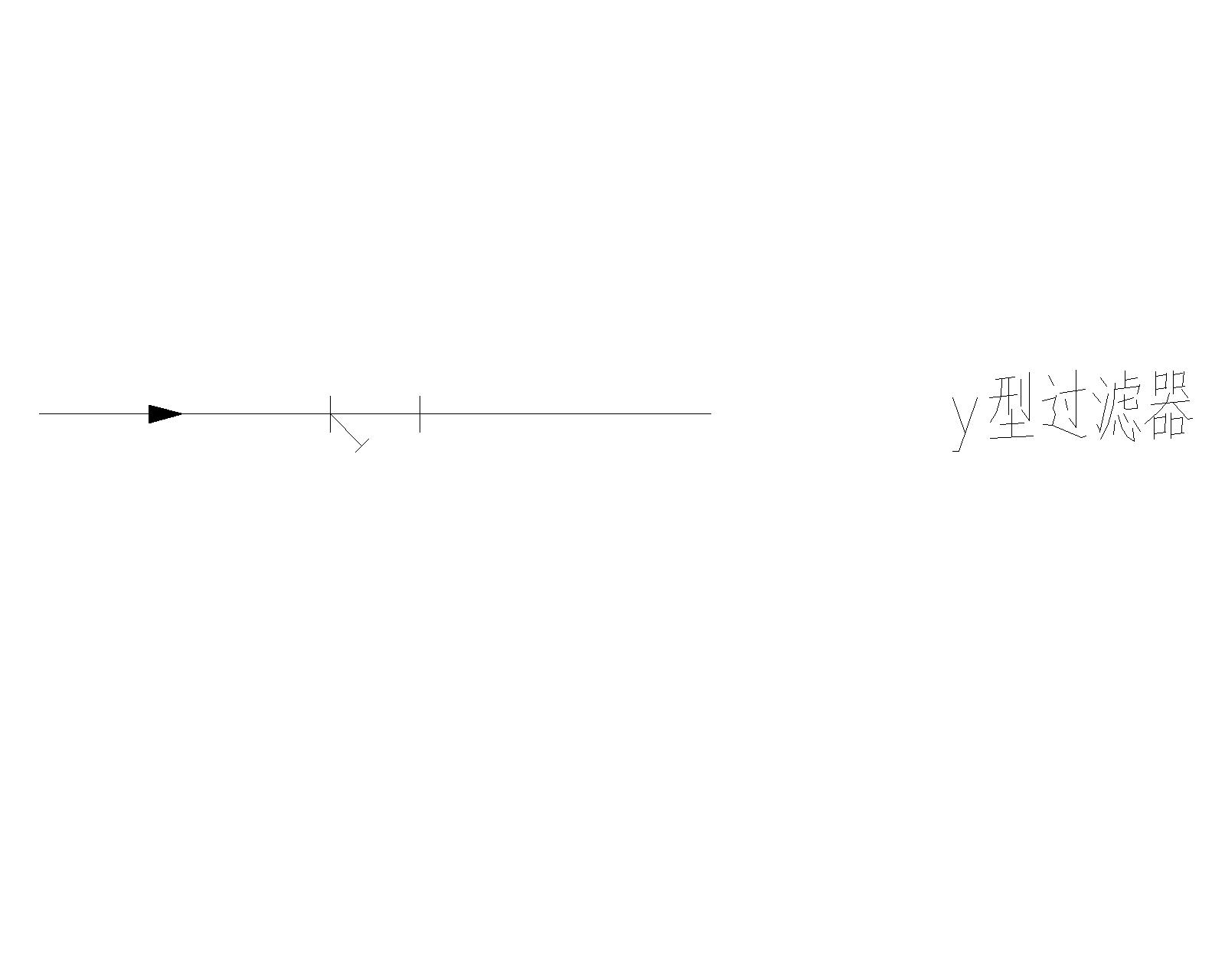

这是一个Y型过滤器


参与就是贡献
5楼2012-01-17 15:56:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

DMEEMD

铁杆木虫 (正式写手)

墙外博士

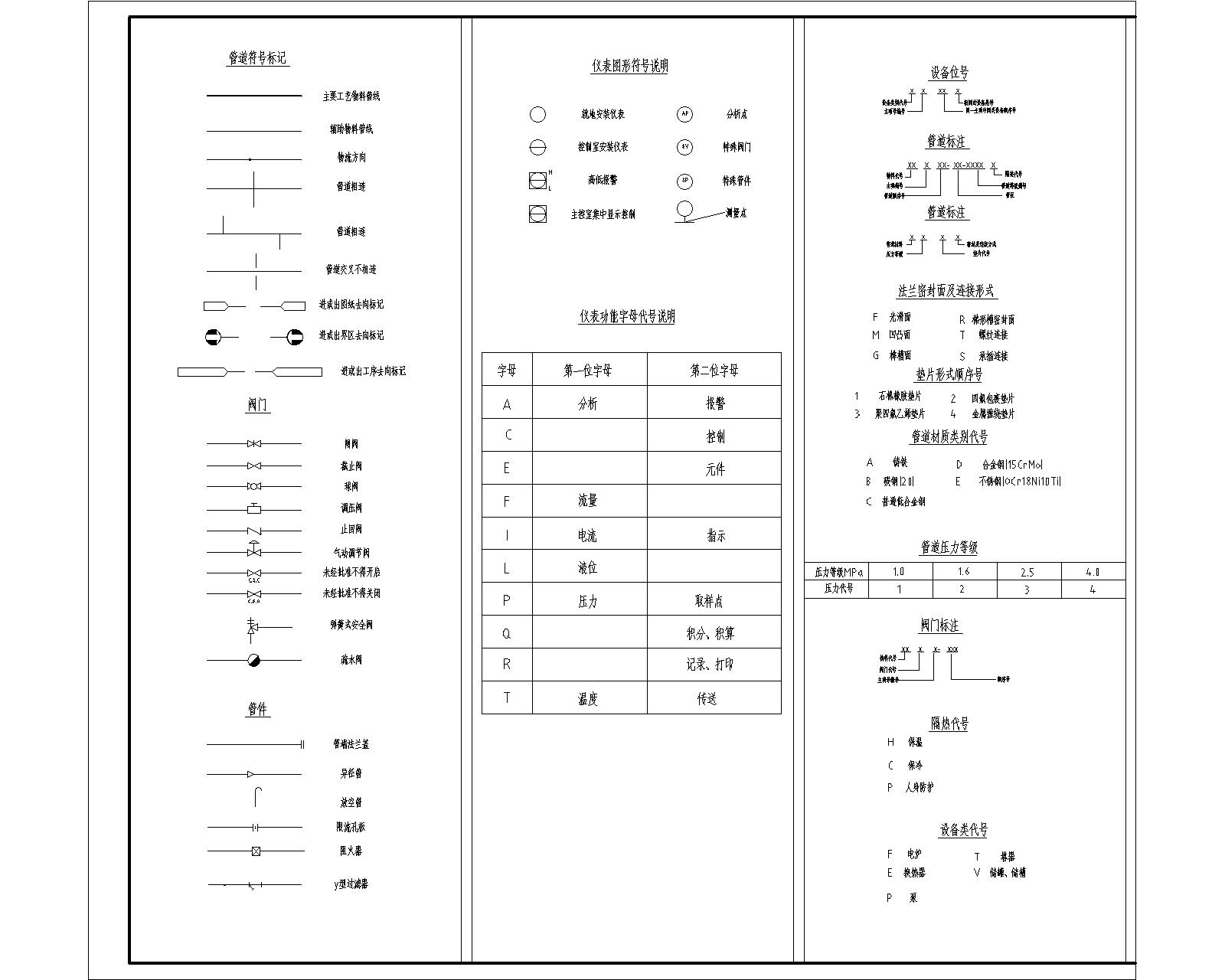

这里有一张工艺流程图图例


参与就是贡献
6楼2012-01-17 16:02:48
