| 查看: 17101 | 回复: 39 | ||
| 当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖 | ||
[求助]
由磁化曲线和磁滞回线获得磁参数的基本问题，求教！
|
||
|

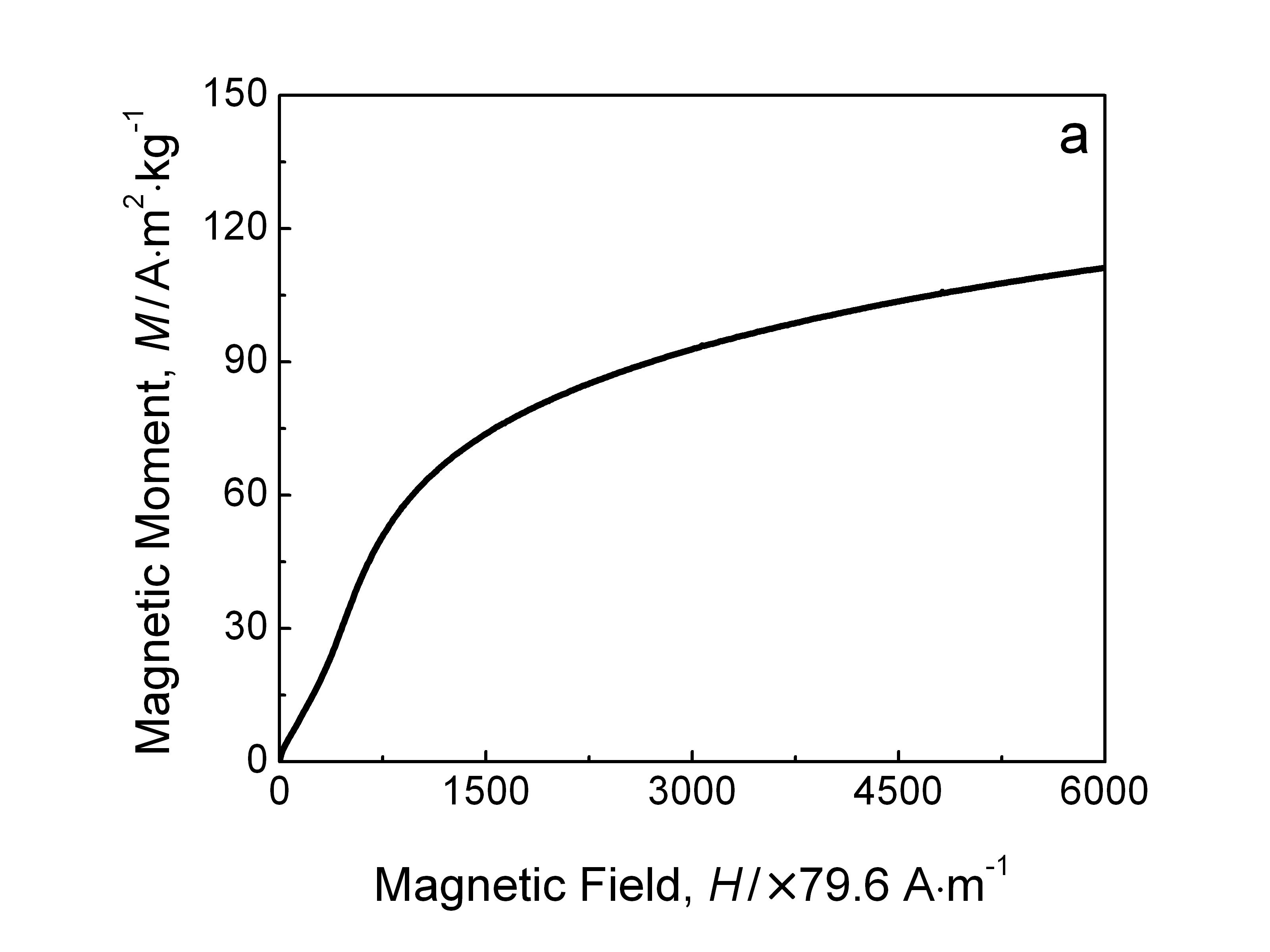

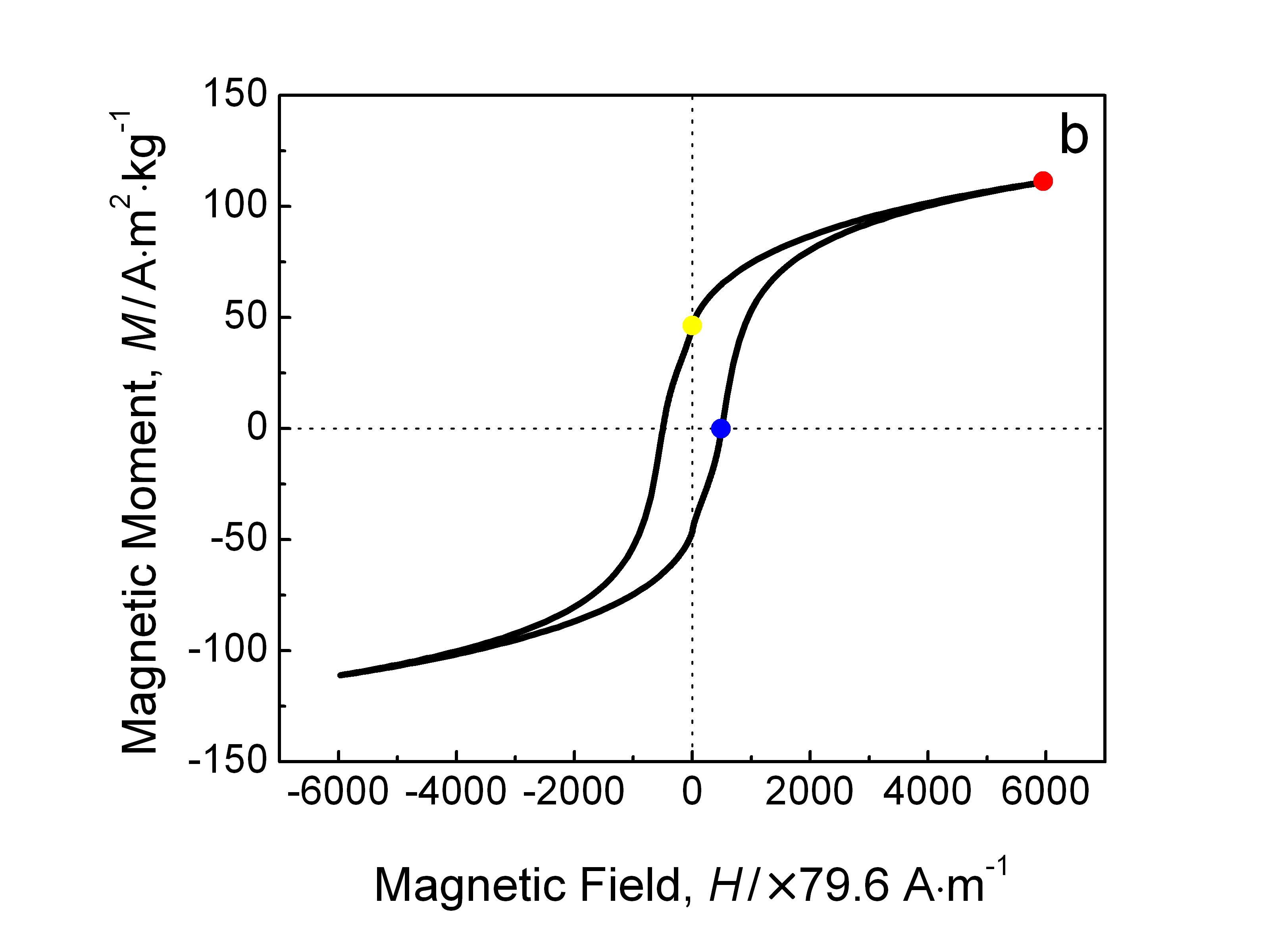

由磁化曲线和磁滞回线获得磁参数的基本问题，求教！ 本人学金属，刚刚接触磁性材料，几乎一窍不通。一些最基本的问题盼望好心人帮助！ 由VSM室温测的磁化曲线和磁滞回线，如origin图所示，典型的铁磁性特征。图中单位如果不对请务必指出。请问如何由这两个图获得基本的磁参数？ 1. 饱和磁化强度Ms、剩磁Mr和矫顽力Hc。应当是磁滞回线图中红点、黄点的纵坐标值和兰点的横坐标值吧。我的疑问是，书籍中磁滞回线的纵轴往往是磁感应强度B，而文献中纵轴往往是磁化强度M，B和M是什么关系？公式B=uo（H+M）怎么用？明显H和M的单位不同啊。其中uo为真空磁导率，常数。 2. 起始磁导率ui和最大磁导率um。能否通过磁化曲线获得？不是说磁导率是磁化曲线上任意一点B和H的比值吗？如问题1中能求得B，在B-H图中对磁化曲线求导数，结果是不是可以得到ui和um？可是文献中我没见人这么做，磁导率似乎总是与频率有关，是复数，有实部虚部，能不能详细说明为何磁化曲线不能求磁导率，磁导率怎么求？ 3.其它参数，如磁滞损耗（磁能积）Q，文献中有人根据磁滞回线可以求出。假设从我给出的M-H磁滞回线图中近似得到一个包围的面积S，单位是什么，如何由S得到Q？ 这些疑问困扰了我好几天了，热切盼望高手解答！  磁滞回线  磁化曲线 |
回复此楼» 本帖已获得的红花（最新10朵）
wgywsf» 猜你喜欢
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有5人回复
-
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有6人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有6人回复
-
2025冷门绝学什么时候出结果
已经有7人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有6人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有8人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
woganggan
金虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 1787.4
- 散金: 220
- 红花: 9
- 帖子: 761
- 在线: 192.6小时
- 虫号: 1572995
- 注册: 2012-01-11
- 性别: GG
- 专业: 金属基复合材料
21楼2012-07-03 16:11:40
天马行空123
木虫 (小有名气)
- 应助: 5 (幼儿园)
- 金币: 2855.8
- 红花: 1
- 帖子: 82
- 在线: 178小时
- 虫号: 1391722
- 注册: 2011-09-06
- 性别: GG
- 专业: 机构学与机器人
2楼2012-01-12 15:21:28
3楼2012-01-12 16:23:23
★
nofrunolif: 金币+1, 鼓励交流 2012-07-03 11:29:55
nofrunolif: 金币+1, 鼓励交流 2012-07-03 11:29:55
|
呵呵， 这个是初学者容易搞不清楚。 B=uo（H+M），这个公式当然是对的，B是磁感应强度，H是外磁场大小，M是材料在外磁场作用下产生的磁场强度，显然B就是材料内部总的磁场大小，也叫磁通密度。 比较麻烦的是磁性材料的单位制是两套，当然不能混用，使用的时候要统一。 VSM测出来时单位质量的磁矩大小，即你图中的单位，也就是emu/g。 但是磁化强度的定义是单位体积的磁矩，所以A*m2/ m3,也就是A/m， 显然图中要想换成A/m需要乘以密度kg/m3. 另外 1A/m=4π*10-3 Oe=10-3Gs。 另外，磁滞回线与Y轴交点是纵坐标，与X轴负方向交点是矫顽力。 初始磁化曲线上B/H的值即为磁导率，或者M/H为磁化率， 这个VSM配套的软件上应该可以直接得出。 磁滞回线的面积即是磁滞损耗。 |
4楼2012-01-12 22:18:05
