[求助] 有关太阳能电池伏安特性图的小白问题，为啥会有两种完全不一样的？

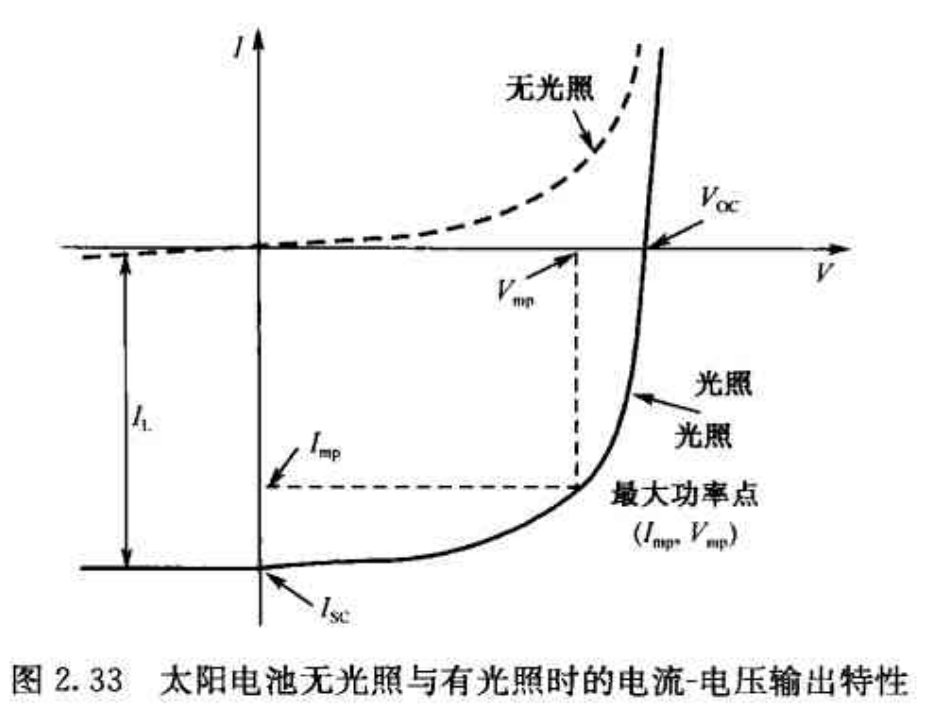

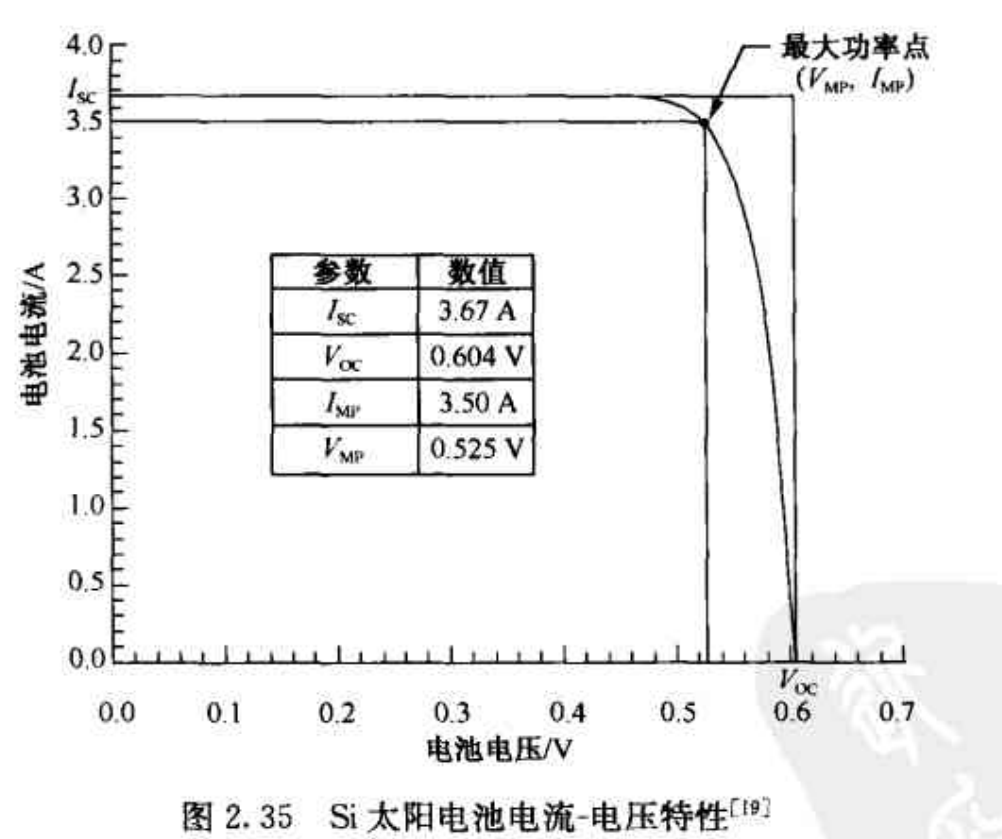

为什么这两个图名字一样，但是图的样子完全不一样呢？

如果能转换，怎么转换呢？ 多谢大家
回复此楼

» 收录本帖的淘帖专辑推荐

有机太阳能电池方向

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-01-08 08:47:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baitao8888

木虫 (正式写手)
-0.2        -277.5672991
-0.19        -277.4675982
-0.18        -277.3678973
-0.17        -277.2681964
-0.16        -277.1684954
-0.15        -277.0687945
-0.14        -276.9690936
-0.13        -276.8693926
-0.12        -276.7696917
-0.11        -276.6699906
-0.1        -276.5702896
-0.09        -276.4705885
-0.08        -276.3708872
-0.07        -276.2711859
-0.06        -276.1714843
-0.05        -276.0717825
-0.04        -275.9720803
-0.03        -275.8723775
-0.02        -275.7726739
-0.01        -275.6729692
-6.94E-18        -275.5732629
0.01        -275.4735543
0.02        -275.3738426
0.03        -275.2741262
0.04        -275.1744034
0.05        -275.0746713
0.06        -274.9749262
0.07        -274.8751625
0.08        -274.7753724
0.09        -274.6755449
0.1        -274.5756642
0.11        -274.475708
0.12        -274.3756446
0.13        -274.2754289
0.14        -274.1749971
0.15        -274.0742584
0.16        -273.973084
0.17        -273.8712909
0.18        -273.7686194
0.19        -273.6647008
0.2        -273.5590117
0.21        -273.4508094
0.22        -273.3390397
0.23        -273.2222074
0.24        -273.098192
0.25        -272.9639877
0.26        -272.8153379
0.27        -272.6462201
0.28        -272.4481269
0.29        -272.2090662
0.3        -271.9121849
0.31        -271.5339005
0.32        -271.0414113
0.33        -270.3894766
0.34        -269.5164311
0.35        -268.3395841
0.36        -266.7505124
0.37        -264.6113238
0.38        -261.7536735
0.39        -257.9828414
0.4        -253.0889035
0.41        -246.8652995
0.42        -239.1319685
0.43        -229.7571927
0.44        -218.6716293
0.45        -205.8707802
0.46        -191.4067111
0.47        -175.3732759
0.48        -157.8898299
0.49        -139.0870254
0.5        -119.0962777
0.51        -98.04297232
0.52        -76.04271209
0.53        -53.19971832
0.54        -29.60660052
0.55        -5.344910707
0.56        19.51391089
0.57        44.90744245
0.58        70.78118021
0.59        97.08750525
0.6        123.7847508
0.61        150.8363808
0.62        178.210276
0.63        205.8781218
0.64        233.8148826
0.65        261.9983556
0.66        290.4087897
0.67        319.0285615
0.68        347.8418989
0.69        376.8346454
0.7        405.9940583
0.71        435.3086359
0.72        464.767969
0.73        494.3626126
0.74        524.0839753
0.75        553.9242241
0.76        583.8762
0.77        613.9333465
0.78        644.0896457
0.79        674.3395627
0.8        704.6779973

这是我们老师给的数据，左边是电压，右面是电流密度。让我求voc,jsc,jph,Jo,rs,rsh之类的。

我plot出来的是第一个图类型的，但是好像要第二个图类型的才能求出这些东西。怎么转换呢？
多谢大家
赞一下 回复此楼
2楼2012-01-08 08:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MANOWAR

金虫 (正式写手)
只是电流正方向定义不同。两种计算都一样。
赞一下 回复此楼
3楼2012-01-08 09:56:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baitao8888

木虫 (正式写手)
啊？只是这样吗？
回复此楼
4楼2012-01-08 12:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwei034

铁杆木虫 (正式写手)
★
nofrunolif(金币+1): 鼓励本版交流 2012-01-08 13:13:46
引用回帖:
3楼: Originally posted by MANOWAR at 2012-01-08 09:56:01:
只是电流正方向定义不同。两种计算都一样。

确实如此，只是测试时电流方向的规定不同而已。
赞一下(1人) 回复此楼
每天学习一点，每天进步一点！
5楼2012-01-08 12:43:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

berylmin

禁虫 (小有名气)
本帖内容被屏蔽
6楼2012-01-08 13:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baitao8888

木虫 (正式写手)
引用回帖:
5楼: Originally posted by liwei034 at 2012-01-08 12:43:34:
确实如此，只是测试时电流方向的规定不同而已。

我用上述数据，带mathmatica解方程组能出来不？
赞一下 回复此楼
7楼2012-01-08 14:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cookiebjf

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
把电流的负号改成正好就行了！
赞一下 回复此楼
ilove
8楼2012-01-09 13:11:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

monserdxw

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
nofrunolif(金币+1): 鼓励新虫子来本版交流 2012-01-09 21:16:55
无光照情况下 加的外电压 电池正极加正电压 负极加负电压 这是电池电流和有光照时光电流相反  所以光电流就是负的了  有光照时直接把光电流规定成正方向
赞一下(1人) 回复此楼
9楼2012-01-09 16:41:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yelangfengye

新虫 (初入文坛)

【答案】应助回帖

请问你这个是在哪里测的数据呢
赞一下 回复此楼
10楼2012-07-02 16:20:09
