小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » castep优化后得到的xsd文件是倒空间，怎么显示正空间？
81/1返回列表
查看: 1815  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

minhuihua

银虫 (正式写手)

[求助] castep优化后得到的xsd文件是倒空间，怎么显示正空间？

castep优化后得到的xsd文件是倒空间，我想看正空间，直观地看，记得有个选项是可以实现的，前两天我还看到过~现在找不到了，哪位指点下，这个8个金币很轻松拿到
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-01-06 17:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

minhuihua

银虫 (正式写手)
minhuihua: 回帖置顶 2012-01-07 11:22:54
我详细地描述下吧！
我计算的是单斜的晶体，导入cif文件后显示的是正空间的！

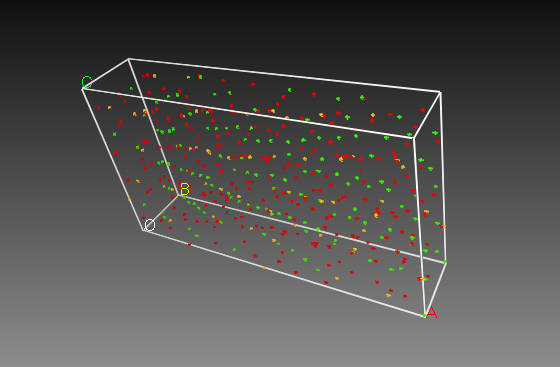

经过几何优化以后（没选择optimize cell 只优化原子坐标），得到了xsd后缀名的图形，发现时倒空间的！
那么我想看经过优化以后的正空间的格子，如何实现？我记得以前调出来过，现在忘记了，找不到哪个菜单了。。。。

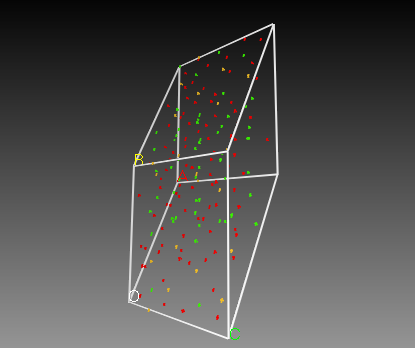

正空间格子
赞一下 回复此楼
5楼2012-01-07 11:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qujinfeng

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
uuv2010(金币+1): 多谢提示! 2012-01-06 23:30:03

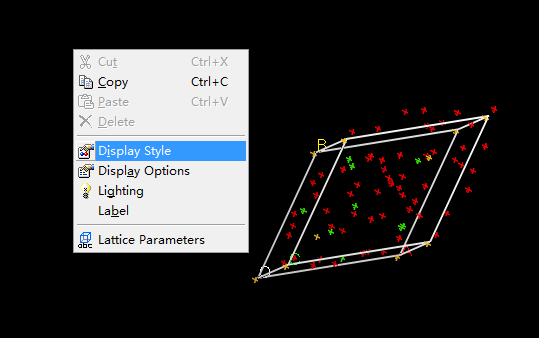

右键 display 方式   里面有个倒格子的里面选择no  就没了
赞一下(1人) 回复此楼
2楼2012-01-06 22:28:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

minhuihua

银虫 (正式写手)
没有您说的那个选项啊，我的是5.5的版本~~~
赞一下 回复此楼
3楼2012-01-07 09:52:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Toapollo

铁杆木虫 (正式写手)

西部牛仔

【答案】应助回帖

★
感谢参与，应助指数 +1
liliangfang(金币+1): 多谢提示 2012-01-07 11:26:12
minhuihua(金币+8): 2012-01-11 14:54:12
你给出的图形好像本来就是正空间的，应该没有计算过！

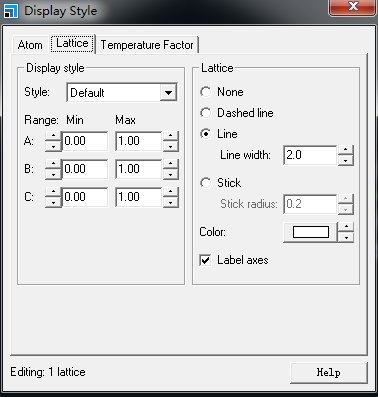

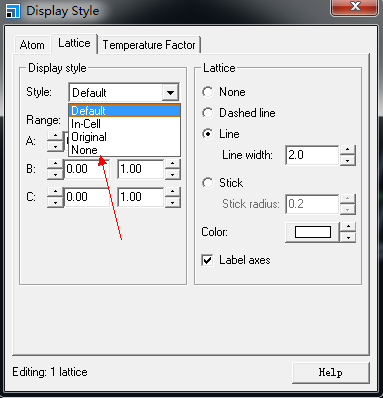

如果是计算之后，正空间结构应该被到空间包围着，这时你选择Display Style就会有倒空间选项卡，取消倒空间显示即可。
赞一下(1人) 回复此楼
偷得一日闲便是福，枉作千年计岂非愚！
4楼2012-01-07 10:25:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qujinfeng

金虫 (小有名气)
★
liliangfang(金币+1): 多谢交流 2012-01-07 15:36:40
引用回帖:
5楼: Originally posted by minhuihua at 2012-01-07 11:22:27:
我详细地描述下吧！
我计算的是单斜的晶体，导入cif文件后显示的是正空间的！
经过几何优化以后（没选择optimize cell 只优化原子坐标），得到了xsd后缀名的图形，发现时倒空间的！
那么我想看经过优化以后的正 ...

你这个本来就是正空间   我算完后会有倒空间高对称点图   按我说的那个就可以去掉
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

minhuihua
6楼2012-01-07 15:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunboyccc

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
WDD880227(金币+1): 感谢交流~ 2012-01-07 16:10:55
不会是想看布里渊区吧？选择tool，直接点布里渊区就可以啦，我在想你是不是连什么是倒格子的概念还没弄清楚吧。
赞一下(1人) 回复此楼
7楼2012-01-07 15:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

minhuihua

银虫 (正式写手)
送鲜花一朵
引用回帖:
楼: Originally posted by qujinfeng at 2012-01-07 15:02:45:
你这个本来就是正空间   我算完后会有倒空间高对称点图   按我说的那个就可以去掉

在对称性的那个菜单里转换的，谢谢了
赞一下 回复此楼
8楼2012-01-11 14:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
