[求助] 圆柱绕流的结果云图不连续

各位大侠：
      最近，小弟在做圆柱绕流的大作业，在ug里面建立三维模型，导入到gambit里面。并对流场区域进行了切分，在靠近圆柱的区域进行了加密，全部采用六面体网格。网格模型如图所示。然后再fluent里面计算，最后得到的云图如下：这个云图明显有不连续的部分。

     小弟不知道，因为什么原因，造成了云图的不连续？还请大家帮帮忙。谢谢了!

圆柱绕流的网格模型

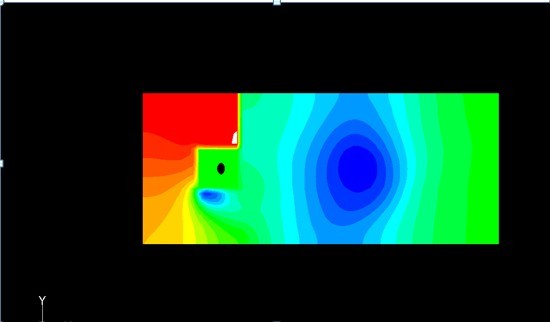

圆柱绕流的云图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-01-01 15:09:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudf03

铁杆木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-01-01 20:31:47
再仔细检查一下边界条件吧。
另外你的网格还不够好、不够密，网格之间的过渡要连续。
赞一下(1人) 回复此楼
板凳宁坐十年冷，文章不写一句空
2楼2012-01-01 15:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)

DOE锅炉工

【答案】应助回帖

感谢参与，应助指数 +1
网格的问题，同时没有算收敛
赞一下 回复此楼
人生那么多不确定，你怕什么
3楼2012-01-01 17:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-01-01 20:39:16
差得太远了，

你做网格的时候分了好几个体，但设置边界的时候这些体的界面默认成壁面了吧
赞一下(1人) 回复此楼
Patienceisbitter,butitsfruitissweet.
4楼2012-01-01 17:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)

小木虫大能猫骑士勋章

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-01-01 20:39:26
网格有问题，划分完网格导入fluent的时候要注意边界的类型
赞一下(1人) 回复此楼
5楼2012-01-01 18:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billshu5971

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
有些内部面指定成wall type了吧
赞一下 回复此楼
6楼2012-01-02 09:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cooljianguo

金虫 (初入文坛)
好像是网格有问题。我重新分块，并把网格重新画了一下，然后就没问题了。问题解决了，谢谢各位了。
赞一下 回复此楼
7楼2012-01-02 16:44:46
