应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台» 网络生活区» 有奖问答 » 有奖问答完结子版 » 极化曲线 交流阻抗
51/1返回列表
查看: 862  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 博学EPI ，点击这里进行查看

飞雪梦

木虫 (小有名气)

[求助] 极化曲线 交流阻抗

比较极化曲线空白1，膜2，膜3.那个的耐腐蚀性更好？模式堵在铜片上的，不清楚在扫描的时候应该是由负电位到正电位还是？











为什么交流阻抗和极化曲线在我看来其耐腐蚀性恰好相反呢？原因何在？
望高手指点

空白铜片的极化曲线

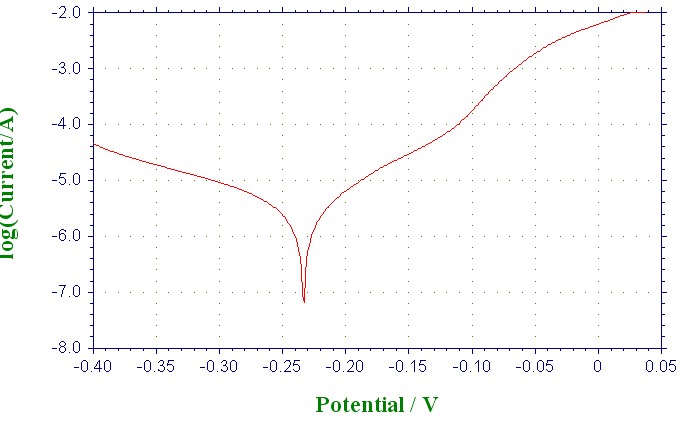

铜片上的膜2极化曲线



铜片上的膜3极化曲线

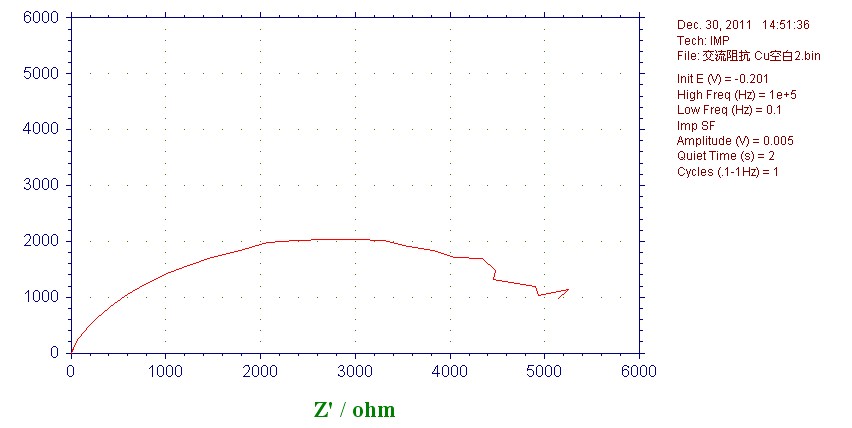

与上边相对应的空白铜片的交流阻抗



铜片上的膜2的交流阻抗

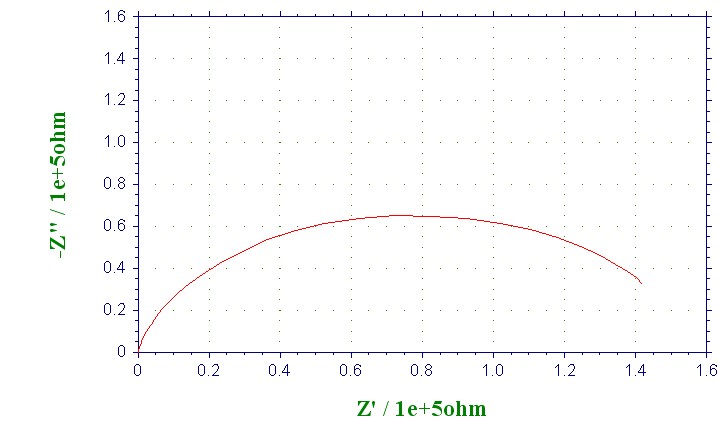

铜片上的膜3 的交流阻抗
回复此楼

» 收录本帖的淘帖专辑推荐

职场加油站

» 猜你喜欢
1楼 2011-12-30 23:20:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

人在书城

金虫 (著名写手)

【答案】应助回帖

2；1；3
腐蚀电位越大，腐蚀电流越小，越好。
负到正
赞一下 回复此楼
坚持就是人生
2楼2011-12-30 23:41:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

飞雪梦

木虫 (小有名气)
引用回帖:
楼: Originally posted by 人在书城 at 2011-12-30 23:41:33:
2；1；3
腐蚀电位越大，腐蚀电流越小，越好。
负到正

但是他是负电位啊，不是应该电位越正，耐腐蚀性越好吗？
赞一下 回复此楼
3楼2011-12-31 08:25:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kingslcq

新虫 (正式写手)

爱科学的PH.D & Prof.

【答案】应助回帖

2012新年即将到来，回首过去，我们感慨万千，展望未来，我们踌躇满志。
新年到，大家都快乐！！
赞一下 回复此楼
4楼2011-12-31 14:38:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

人在书城

金虫 (著名写手)

【答案】应助回帖

飞雪梦(金币+10, 博学EPI+1): ★★★很有帮助 非常感谢 2011-12-31 17:36:59
电位越正腐蚀性越好  是相对性的 比如-3.8相对于-4.0 电位是较正的  并不是说每个Tafel极化曲线腐蚀电位都是正的
     以上判断只是初步的，楼主还要注意：tafel曲线图中，有两个参数，腐蚀电位和腐蚀电流密度，主要判定标准腐蚀电流密度（tafel线性区外推所得），腐蚀电位较负，但对应的腐蚀电流密度不见得大！
所以要对你的实验曲线拟合得出腐蚀电流密度，数值越小越耐蚀
赞一下 回复此楼
坚持就是人生
5楼2011-12-31 14:39:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 飞雪梦 的主题更新
51/1返回列表
信息提示
关闭
请填处理意见
关闭
