应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 求助热处理方面的一个问题和一个冷热加工的问题？？？
131/2返回列表12下一页
查看: 2442  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

徐众享

金虫 (小有名气)

[求助] 求助热处理方面的一个问题和一个冷热加工的问题？？？

没有学过热处理，这个问题一直搞不懂，没几天就要考研了，求助啊？

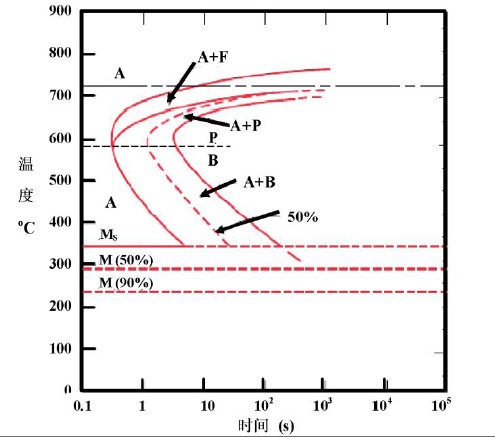

1.写出材料在845C长时间保温处理后经下列热处理后的最终显微组织
（1） 快速冷却至250C，保温103s，快速冷却到室温；
（2） 快速冷却至700C，保温30s，快速冷却到室温；
（3） 快速冷却至400C，保温500s，快速冷却到室温；
（4） 快速冷却至700C，保温105s，快速冷却到室温；
（5） 快速冷却至650C，保温3s，然后快速冷却到400C，保温10s，快速冷却到室温；
（6） 快速冷却至450C，保温10s，快速冷却到室温；
（7） 快速冷却至625C，保温1s，快速冷却到室温；
（8） 快速冷却至625C，保温10s，然后快速冷却到400C，保温5s，快速冷却到室温。
2.钨板在1000°C加工变形时为什么不存在应变硬化啊？钨的再结晶温度大约为1200°C，那1000°C的时候应该是冷加工啊，为什么不存在加工硬化呢？求助求助？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
加油加油
1楼 2011-12-27 22:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐众享

金虫 (小有名气)
顶顶
回复此楼
加油加油
2楼2011-12-27 23:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流！ 2011-12-28 09:54:55
1.这个问题对应这C曲线应该很好回答
试举第一个例子 快速冷却至250度  保温103s的话冷却曲线不与C曲线相交所以得到的组织应该为90%以上的马氏体组织。其他类推…………
2.俺理解为：钨的再结晶温度大约为1200°C，那1000°C虽然没到其结晶温度  但是此温度下  W的塑性肯定很大  所以也就不存在加工硬化的现象了！
赞一下(1人) 回复此楼
泥鳅——也是鱼！！！
3楼2011-12-28 08:06:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐众享

金虫 (小有名气)
引用回帖:
楼: Originally posted by qlf_126 at 2011-12-28 08:06:37:
1.这个问题对应这C曲线应该很好回答
试举第一个例子 快速冷却至250度  保温103s的话冷却曲线不与C曲线相交所以得到的组织应该为90%以上的马氏体组织。其他类推…………
2.俺理解为：钨的再结晶温度大约为1200° ...

那这个怎么看啊？？？
快速冷却至650C，保温3s，然后快速冷却到400C，保温10s，快速冷却到室温；
赞一下 回复此楼
加油加油
4楼2011-12-29 13:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐众享

金虫 (小有名气)
引用回帖:
楼: Originally posted by qlf_126 at 2011-12-28 08:06:37:
1.这个问题对应这C曲线应该很好回答
试举第一个例子 快速冷却至250度  保温103s的话冷却曲线不与C曲线相交所以得到的组织应该为90%以上的马氏体组织。其他类推…………
2.俺理解为：钨的再结晶温度大约为1200° ...

你好，能否把剩下几个也说一下，我看看我有没有做对
赞一下 回复此楼
加油加油
5楼2011-12-29 13:39:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackiejia

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流！ 2011-12-29 13:42:16
第二个问题，是因为硬化和软化相互抵消的缘故
赞一下(1人) 回复此楼
宝剑锋从磨砺出，梅花香自苦寒来
6楼2011-12-29 13:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐众享

金虫 (小有名气)
引用回帖:
楼: Originally posted by jackiejia at 2011-12-29 13:39:46:
第二个问题，是因为硬化和软化相互抵消的缘故

小人不才，不是很懂啊，可否具体点
赞一下 回复此楼
加油加油
7楼2011-12-29 13:42:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackiejia

铁杆木虫 (正式写手)

【答案】应助回帖

徐众享(金币+2): ★★★很有帮助 2011-12-29 13:53:27
我没查钨的再结晶温度。如果在再结晶温度以上，不用解释了。如果出题人的意思是在再结晶温度以下，那是因为动态回复造成的软化与应变硬化造成的硬化相抵消，造成从应力应变曲线上看屈服后成一条水平线，即没有硬化。
赞一下 回复此楼
宝剑锋从磨砺出，梅花香自苦寒来
8楼2011-12-29 13:46:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐众享

金虫 (小有名气)
引用回帖:
楼: Originally posted by jackiejia at 2011-12-29 13:46:42:
我没查钨的再结晶温度。如果在再结晶温度以上，不用解释了。如果出题人的意思是在再结晶温度以下，那是因为动态回复造成的软化与应变硬化造成的硬化相抵消，造成从应力应变曲线上看屈服后成一条水平线，即没有硬化。

谢谢啊，是在再结晶温度以下的
赞一下 回复此楼
加油加油
9楼2011-12-29 13:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★
zhyq8767(金币+1): 感谢交流！ 2011-12-30 10:39:07
引用回帖:
4楼: Originally posted by 徐众享 at 2011-12-29 13:37:50:
那这个怎么看啊？？？
快速冷却至650C，保温3s，然后快速冷却到400C，保温10s，快速冷却到室温；

其实这个你一样对着C曲线就很明显了啊！
“快速冷却至650C，保温3s  “这是指冷却曲线已经超过鼻尖温度与珠光体区相交所以会有珠光体了！！！
”然后快速冷却到400C，保温10s “ 这是指冷却曲线基本进入50%A+B了 所以得到的组织肯定有贝氏体了  而且是下贝！！！
“快速冷却到室温”  是指得到部分马氏体！！！
一家之言  仅供参考！！！
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

徐众享
泥鳅——也是鱼！！！
10楼2011-12-29 15:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 徐众享 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 考研化学学硕调剂，一志愿985 +3 张vvvv 2026-03-15 5/250 2026-03-16 20:25 by 张vvvv
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
[考研] 0703化学调剂 290分有科研经历，论文在投 +7 腻腻gk 2026-03-14 7/350 2026-03-16 10:12 by houyaoxu
[考研] 344求调剂 +3 knight344 2026-03-16 3/150 2026-03-16 09:42 by 无际的草原
[考研] 326求调剂 +4 上岸的小葡 2026-03-15 5/250 2026-03-16 08:39 by Linda Hu
[考研] 265求调剂 +4 威化饼07 2026-03-12 4/200 2026-03-14 17:23 by userper
[考研] 一志愿哈工大材料324分求调剂 +5 闫旭东 2026-03-14 5/250 2026-03-14 14:53 by 木瓜膏
[考研] 267一志愿南京工业大学0817化工求调剂 +5 SUICHILD 2026-03-12 5/250 2026-03-14 14:53 by jean5056
[考研] 材料与化工（0856）304求B区调剂 +6 邱gl 2026-03-12 7/350 2026-03-13 23:24 by 邱gl
[考研] 材料371求调剂 +9 鳄鱼? 2026-03-11 11/550 2026-03-13 22:53 by JourneyLucky
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 求调剂（材料与化工327） +4 爱吃香菜啦 2026-03-11 4/200 2026-03-13 22:11 by JourneyLucky
[考研] ［0860］321分求调剂，ab区皆可 +4 宝贵热 2026-03-13 4/200 2026-03-13 22:01 by 星空星月
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 【0856】化学工程（085602）313 分，本科学科评估A类院校化学工程与工艺，诚求调剂 +7 小刘快快上岸 2026-03-11 7/350 2026-03-13 16:06 by ruiyingmiao
[考研] 一志愿211化学学硕310分求调剂 +8 努力奋斗112 2026-03-12 9/450 2026-03-13 15:41 by JourneyLucky
[考研] 295求调剂 +3 小匕仔汁 2026-03-12 3/150 2026-03-13 15:17 by vgtyfty
[考研] 材料专硕274一志愿陕西师范大学求调剂 +4 薛云鹏 2026-03-13 4/200 2026-03-13 10:40 by 学员8dgXkO
[考研] 296求调剂 +3 大口吃饭 身体健 2026-03-13 3/150 2026-03-13 10:31 by 学员8dgXkO
[考研] 一志愿：武汉理工，材料工程，英二数二 总分314 +3 2202020125 2026-03-10 4/200 2026-03-10 13:54 by xiongyaxuan
信息提示
关闭
请填处理意见
关闭
