【答案】应助回帖

欢迎光临【文献求助区】交流学习；帖子里遇到任何问题，请点击右下角【通知版主处理】

11楼2011-12-27 17:18:43

wydmhy

至尊木虫 (职业作家)

应助: 161 (高中生)
金币: 10883.8
散金: 235
红花: 41
帖子: 4039
在线: 715.3小时
虫号: 903420
注册: 2009-11-15
性别: GG
专业: 无机非金属类光电信息与功

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流！ 2011-12-27 20:09:05
zhs4276689(金币+10): ★★★很有帮助解决了，谢谢帮忙哦 2011-12-29 10:41:12

你画的那个区域不是晶粒，是很多个晶粒（起码也有上百个吧），可以看出，材料的晶粒还是比较细小的，应该在晶界（这里比较多，当然晶内也有）第二相（化合物等）比较多。2楼处所示为加工态。个人观点，说错未怪。

赞一下(1人)

12楼2011-12-27 20:05:54

zhs4276689

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3293
散金: 30
红花: 2
帖子: 345
在线: 171.2小时
虫号: 334368
注册: 2007-03-30
专业: 金属基复合材料

引用回帖:

12楼: Originally posted by wydmhy at 2011-12-27 20:05:54:
你画的那个区域不是晶粒，是很多个晶粒（起码也有上百个吧），可以看出，材料的晶粒还是比较细小的，应该在晶界（这里比较多，当然晶内也有）第二相（化合物等）比较多。2楼处所示为加工态。个人观点，说错未怪。

我以前也以为那里面小的区域是晶粒，但是师兄认为这些不是晶粒，因为太小了，我的组织应该接近铸态，不应该这么小

13楼2011-12-27 22:16:02

Edward617

金虫 (正式写手)

应助: 28 (小学生)
贵宾: 0.08
金币: 1068.7
散金: 320
红花: 8
帖子: 337
在线: 101.2小时
虫号: 1113775
注册: 2010-10-04
性别: GG
专业: 金属材料

这个和加工状态确实有很大关系的！

14楼2011-12-27 22:43:30

wydmhy

至尊木虫 (职业作家)

应助: 161 (高中生)
金币: 10883.8
散金: 235
红花: 41
帖子: 4039
在线: 715.3小时
虫号: 903420
注册: 2009-11-15
性别: GG
专业: 无机非金属类光电信息与功

铸态一样会有很细小的晶粒，个人认为你的材料晶粒细化的效果还是很不错的，弥散相比较明显，如果不你画的大区域是一个晶粒的话，晶内有如些多的第二相？我隐隐约约还是能看出晶粒，再腐蚀时间长点看看，另外，图上贴个标尺出来更清楚一点。

15楼2011-12-28 07:44:04

mengxy05

金虫 (小有名气)

齐天大圣

应助: 4 (幼儿园)
金币: 1210.3
红花: 2
帖子: 160
在线: 74.9小时
虫号: 142764
注册: 2005-12-22
性别: GG
专业: 金属材料的凝固与结晶学

【答案】应助回帖

★
感谢参与，应助指数 +1
zhs4276689(金币+3): ★有帮助有所更新，请继续关注，并给与帮助，谢谢 2011-12-28 09:23:01
zhyq8767(金币+1): 感谢交流！ 2011-12-28 09:49:24

首先要搞清楚你的试样是取自铸态产品还是挤压或轧制产品，机械加工会造成晶粒的变形和重新排布，如果是铸态组织，晶界还是比较容易分辨的，但是变形组织的晶界分辨就不一定那么容易了，而且这还与热处理状态有关系，比如是否发生再结晶等因素都要考虑。

赞一下(1人)

诚以待人，友行天下。

16楼2011-12-28 08:09:32

zhs4276689

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3293
散金: 30
红花: 2
帖子: 345
在线: 171.2小时
虫号: 334368
注册: 2007-03-30
专业: 金属基复合材料

引用回帖:

15楼: Originally posted by wydmhy at 2011-12-28 07:44:04:
铸态一样会有很细小的晶粒，个人认为你的材料晶粒细化的效果还是很不错的，弥散相比较明显，如果不你画的大区域是一个晶粒的话，晶内有如些多的第二相？我隐隐约约还是能看出晶粒，再腐蚀时间长点看看，另外，图上 ...

更新了有标尺的，麻烦大家再看看
麻烦wydmhy兄在图上标一标，您觉得那部分感觉像是晶粒呢？

我的加工方式有些麻烦，简单的说就是铝熔体的自由凝固，没有后续热处理。因此感觉冷却条件应该有点接近铸造

17楼2011-12-28 09:17:51

zhs4276689

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3293
散金: 30
红花: 2
帖子: 345
在线: 171.2小时
虫号: 334368
注册: 2007-03-30
专业: 金属基复合材料

zhs4276689: 回帖置顶 2011-12-28 09:25:03
zhs4276689: 取消置顶 2011-12-29 10:42:34

引用回帖:

16楼: Originally posted by mengxy05 at 2011-12-28 08:09:32:
首先要搞清楚你的试样是取自铸态产品还是挤压或轧制产品，机械加工会造成晶粒的变形和重新排布，如果是铸态组织，晶界还是比较容易分辨的，但是变形组织的晶界分辨就不一定那么容易了，而且这还与热处理状态有关系 ...

更新了新的图片，代标尺的

200倍

500倍

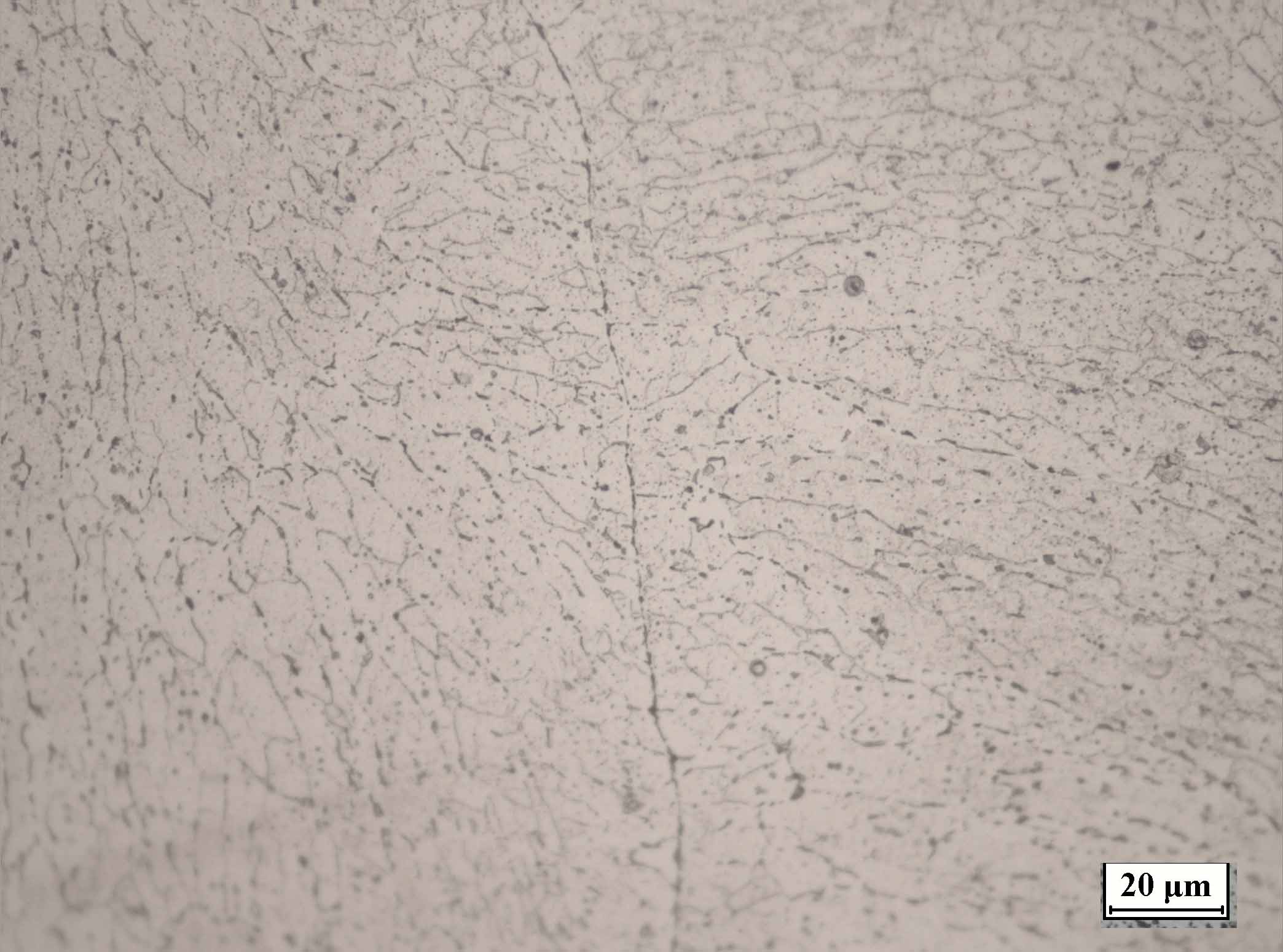

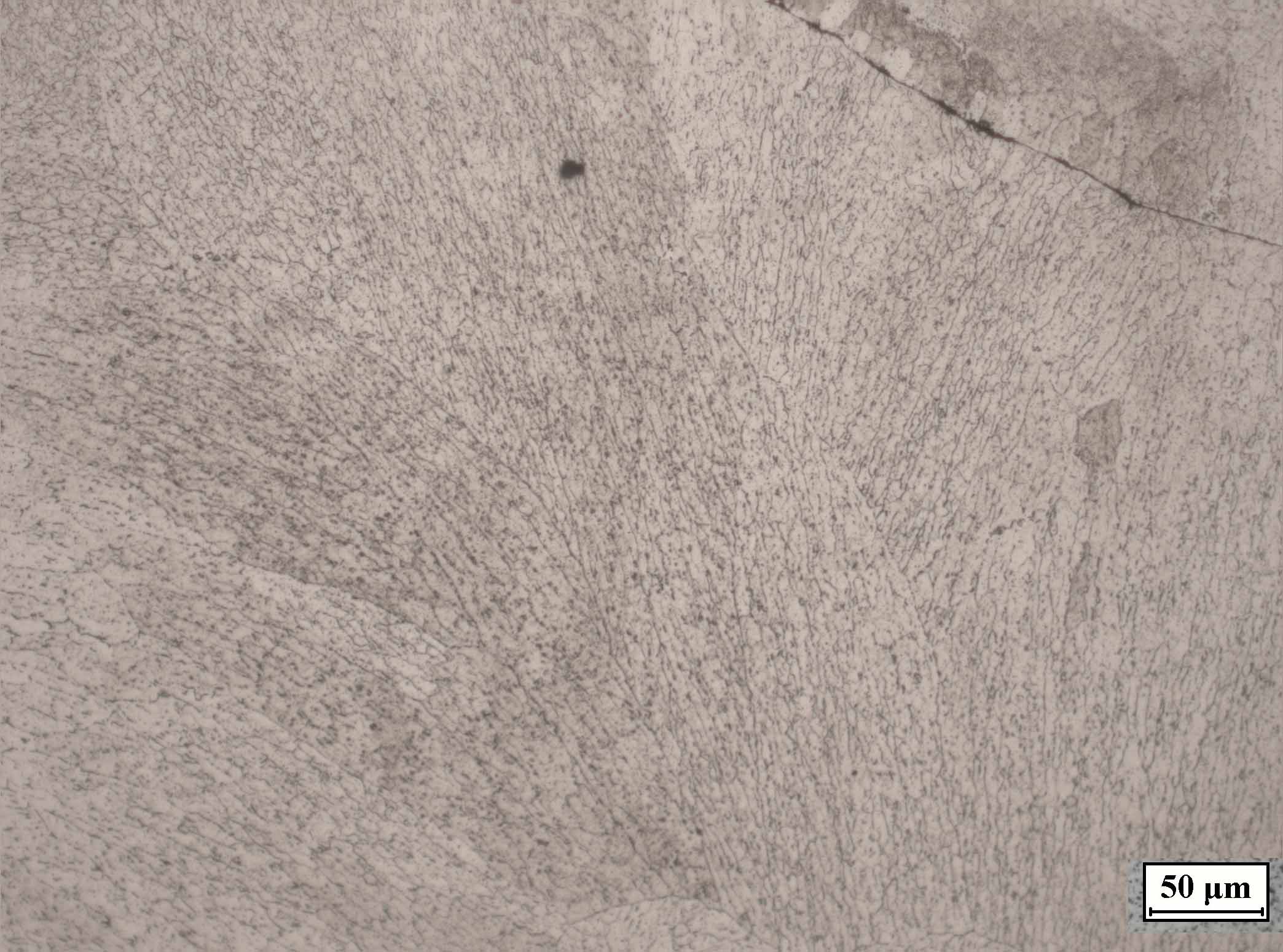

18楼2011-12-28 09:22:25

zhs4276689

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3293
散金: 30
红花: 2
帖子: 345
在线: 171.2小时
虫号: 334368
注册: 2007-03-30
专业: 金属基复合材料

引用回帖:

楼: Originally posted by wydmhy at 2011-12-28 07:44:04:
铸态一样会有很细小的晶粒，个人认为你的材料晶粒细化的效果还是很不错的，弥散相比较明显，如果不你画的大区域是一个晶粒的话，晶内有如些多的第二相？我隐隐约约还是能看出晶粒，再腐蚀时间长点看看，另外，图上 ...

您的意思，感觉很小的，一个一个的范围就是一个晶粒？但是那样的话，晶粒可能只有10um左右，而我的组织是自由凝固获得的，感觉10um的晶粒有点过小了。。。

19楼2011-12-28 09:24:59

wydmhy

至尊木虫 (职业作家)

应助: 161 (高中生)
金币: 10883.8
散金: 235
红花: 41
帖子: 4039
在线: 715.3小时
虫号: 903420
注册: 2009-11-15
性别: GG
专业: 无机非金属类光电信息与功

【答案】应助回帖

zhs4276689(金币+2): 2011-12-28 22:15:16

那就对了，我做的弥散强化银合金，内控标准，每铸锭金相分析，晶粒大部分不大于3个微米

20楼2011-12-28 22:06:45
