[求助] 给所有的金币求分析EIS

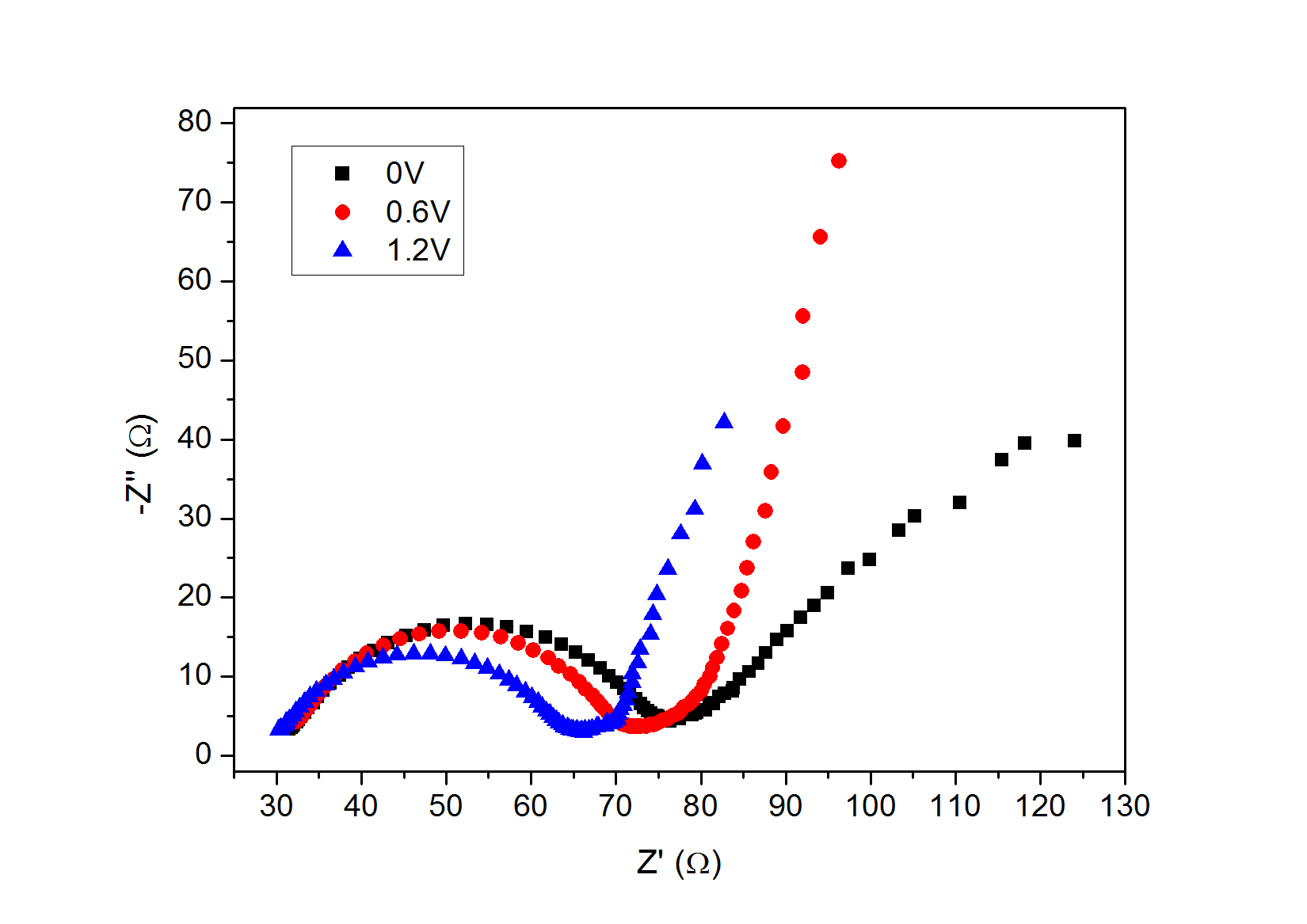

能不能给一个合适的等效电路,随着输入电压的增大,Rct值不断减小,后来的扩散电阻,W,斜率越来越大,没法拟合。怎么办。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
把你等效电路中的warburg阻抗元件用CPE元件代替,就行了。
2楼2011-12-20 15:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangzh106

金虫 (正式写手)

楼上的能不能贴个图过来,或说具体一些
我也遇到类此问题
浅滩虫
3楼2011-12-20 18:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by tangzh106 at 2011-12-20 18:46:15:
楼上的能不能贴个图过来,或说具体一些
我也遇到类此问题

warburg阻抗,其等效电路为一容阻分布均匀的传输线,其Nyquist图的特点是一斜率为45度的直线。当条件发生变化,传输线的容阻分布不再均匀时,其Nyquist图的特点就会发生变化,斜率不再是1,呈现CPE形式。
关于这方面,近两年开始有专门的文献论述,你感兴趣不妨去查一下。
4楼2011-12-21 12:30:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhulili324

新虫 (初入文坛)

楼主在不同电压下测的阻抗是怎么测的啊?
5楼2013-04-23 17:40:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
