[求助] 请问类似石墨烯狄的拉克锥这种三维的价带导带图形是怎样得到的？

vasp能算嘛？请指点一下

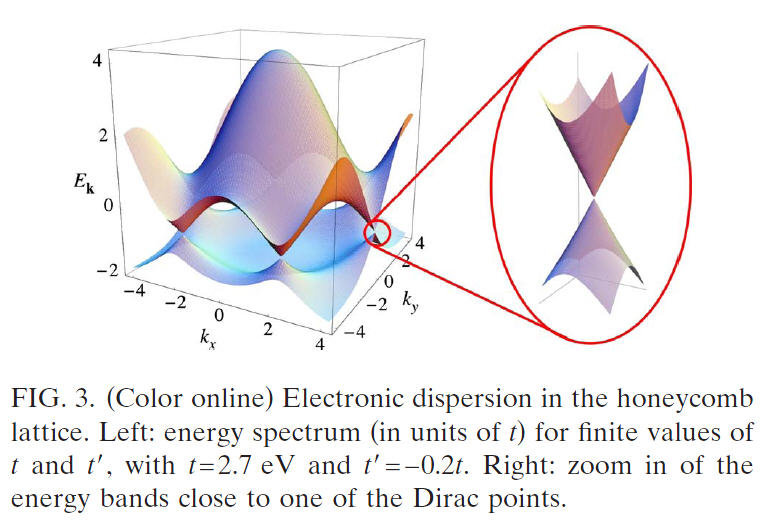

附图为graphene的

就是类似此种的图，可以看到价带导带的三维分布
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
http://spatial.blogchina.com/
1楼 2011-12-14 12:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

风扇浩浩

新虫 (初入文坛)
sunyang1988: 1ST强帖-1, 请选择正确的回帖类型 2013-03-07 09:56:36
sunyang1988: 1ST强帖+1, 应助指数-1 2013-03-07 09:56:59
敢问，怎么求那个方程的本征值啊。话说能带不是连续的么？？？我的意思是在一个等能面上不是连续的么？？？
赞一下 回复此楼
7楼2013-03-06 20:57:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

锐利的碎片

木虫 (正式写手)

star watcher

【答案】应助回帖

★
感谢参与，应助指数 +1
贺仪(金币+1): 多谢指教！ 2011-12-14 14:25:15
可以计算倒空间各点的本征值，然后把费米面附近两个状态的能量值做纵坐标对kx, ky画图。可以通过处理EIGENVAL得到。不过K点要手动产生。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

spatial
2楼2011-12-14 13:53:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spatial

荣誉版主 (职业作家)
送鲜花一朵
引用回帖:
2楼: Originally posted by 锐利的碎片 at 2011-12-14 13:53:04:
可以计算倒空间各点的本征值，然后把费米面附近两个状态的能量值做纵坐标对kx, ky画图。可以通过处理EIGENVAL得到。不过K点要手动产生。

有脚本 吗？或者第3方工具
赞一下 回复此楼
http://spatial.blogchina.com/
3楼2011-12-14 16:23:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

锐利的碎片

木虫 (正式写手)

star watcher

【答案】应助回帖

★ ★
sunyang1988(金币+2): 谢谢帮助 2011-12-14 17:13:57
k点kz取为0，kx,ky 均匀取点，坐标很容易算出来，然后写成KPOINTS的格式做NSCF就行了。这个和算能带其实是一样的，后处理时读eigenval把指定的本征值按格点读出来就行了。
赞一下(1人) 回复此楼
4楼2011-12-14 16:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieyong84

银虫 (正式写手)
学习 了啊
回复此楼
5楼2012-01-07 17:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzx2008

荣誉版主 (著名写手)

优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
"锐利的碎片"正解，产生二维K点、分析EIGENVAL文件的程序需要重新写，画图用Origin或者Matlab都行，实现起来倒也不是很难
赞一下 回复此楼
6楼2012-01-07 18:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晚安3秒

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 锐利的碎片 at 2011-12-14 13:53:04
可以计算倒空间各点的本征值，然后把费米面附近两个状态的能量值做纵坐标对kx, ky画图。可以通过处理EIGENVAL得到。不过K点要手动产生。

您好 请问 “可以通过处理EIGENVAL得到” 是什么意思 我是新手想画三维的能带图 希望大师指导
赞一下 回复此楼
8楼2013-11-02 11:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)

【答案】应助回帖

这张图是用解析式作出来的，没记错就在Electronic Properties of Graphene这篇Review里。

用第一性原理方法算得结合插值法，不然计算量太大。
赞一下(1人) 回复此楼
9楼2013-11-02 17:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
