应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 轧制退火后成长条状
331/1返回列表
查看: 2846  |  回复: 32
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

geoge

新虫 (小有名气)

[交流] 轧制退火后成长条状

变形铝合金完全再结晶退火以后有可能是长条状的吗？
回复此楼

» 收录本帖的淘帖专辑推荐

热变形

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-12-13 13:24:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

geoge

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wu2009616 at 2011-12-13 16:50:30:
我见过长条状的晶粒，就是不知道再继续退火晶粒能不能长成“真正完全在结晶”的大角度晶界

我合金是3003铝合金，成分稍有差别，其他几个退火后还好，400度基本再结晶完成，这个样很奇怪，温度加到550度后还是长条状！里面含有Zr，会不会是Zr对晶粒形状有影响？

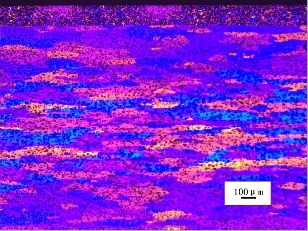

400度退火

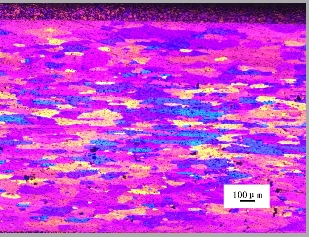

500度退火
赞一下 回复此楼
4楼2011-12-13 21:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 战国时代 at 2011-12-13 18:05:54:
这个要看条件
1要看你轧制的压下量多大
2退火后的完全再结晶晶粒肯定要长大，但是是不是你所说的的长条
这个要通过照片对比啊 呵呵
按照原理 是可以长大的，基本上式椭圆的（形状也可能与你轧制后材料的厚度有 ...

我合金是3003铝合金，成分稍有差别，其他几个退火后还好，400度基本再结晶完成，这个样很奇怪，温度加到550度后还是长条状！里面含有Zr，会不会是Zr对晶粒形状有影响？

400度退火



500度退火
赞一下 回复此楼
5楼2011-12-13 21:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

comma

专家顾问 (知名作家)
★ ★ ★
geoge(金币+1):谢谢参与
zhyq8767(金币+2): 感谢专家解答！ 2011-12-14 16:43:12
zhyq8767: 2011-12-14 16:43:16
这个是可能的。
铝是高层错能金属，回复能力很强，若形变组织是长条状的，而退火升温速度慢或退火温度低，材料就主要发生强回复而没有明显再结晶，继续保持形变长条形态。
其次，合金中含有Zr，这个元素在很多材料里被用来钉扎晶界用的，所以再结晶晶粒长大收到约束，如前所述，保留较多长条形状。
赞一下(4人) 回复此楼
10楼2011-12-14 15:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wu2009616

木虫 (小有名气)
★
geoge(金币+1):谢谢参与
我见过长条状的晶粒，就是不知道再继续退火晶粒能不能长成“真正完全在结晶”的大角度晶界
赞一下(1人) 回复此楼
2楼2011-12-13 16:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
★ ★ ★
geoge(金币+1):谢谢参与
zhyq8767(金币+2): 感谢发帖应助！ 2011-12-14 16:43:43
这个要看条件
1要看你轧制的压下量多大
2退火后的完全再结晶晶粒肯定要长大，但是是不是你所说的的长条
这个要通过照片对比啊 呵呵
按照原理 是可以长大的，基本上式椭圆的（形状也可能与你轧制后材料的厚度有点关系） 呵呵
你可以将照片贴出来 交流啊
赞一下(2人) 回复此楼
3楼2011-12-13 18:05:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
其实Zr的作用很特别
你可以试试加入不同的Zr含量 用相同的压下量，再在同一个温度下面退火后观察晶粒组织，你就可以发现规律所在
赞一下 回复此楼
6楼2011-12-13 21:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunny123

木虫 (正式写手)
★
geoge(金币+1):谢谢参与
5楼的 讲讲你的看法，别这么小气撒
赞一下(1人) 回复此楼
7楼2011-12-14 08:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 战国时代 at 2011-12-13 21:58:36:
其实Zr的作用很特别
你可以试试加入不同的Zr含量 用相同的压下量，再在同一个温度下面退火后观察晶粒组织，你就可以发现规律所在

兄弟，你研究过这个吗？讲讲撒
赞一下 回复此楼
8楼2011-12-14 10:20:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
跟你讨论这么久，感觉可能还是成分上影响较大！
赞一下 回复此楼
9楼2011-12-14 10:35:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)
★
geoge(金币+1):谢谢参与
成分稍有差别
回复此楼
13楼2011-12-14 16:30:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qspan

木虫 (正式写手)
★
geoge(金币+1):谢谢参与
以上说的问题是再结晶能否发生的问题！可以做个DSC，看一下放热峰！
赞一下(1人) 回复此楼
14楼2011-12-14 17:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harbor2010

至尊木虫 (文坛精英)
★
geoge(金币+1):谢谢参与
祝福祝福了，呵呵，，，
回复此楼
19楼2011-12-15 08:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxsun

至尊木虫 (知名作家)
★
geoge(金币+1):谢谢参与
没做过铝，只做过铁
赞一下(1人) 回复此楼
20楼2011-12-15 08:16:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
10楼: Originally posted by comma at 2011-12-14 15:13:46:
这个是可能的。
铝是高层错能金属，回复能力很强，若形变组织是长条状的，而退火升温速度慢或退火温度低，材料就主要发生强回复而没有明显再结晶，继续保持形变长条形态。
其次，合金中含有Zr，这个元素在很多材 ...

现在情况是，纵向成长条状，轧面方向成等轴状！
赞一下 回复此楼
23楼2011-12-16 13:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 战国时代 at 2011-12-13 18:05:54:
这个要看条件
1要看你轧制的压下量多大
2退火后的完全再结晶晶粒肯定要长大，但是是不是你所说的的长条
这个要通过照片对比啊 呵呵
按照原理 是可以长大的，基本上式椭圆的（形状也可能与你轧制后材料的厚度有 ...

现在情况是，纵向覆膜后成长条状，轧面方向成等轴晶状！
赞一下 回复此楼
24楼2011-12-16 13:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑客838

银虫 (小有名气)
★
geoge(金币+1):谢谢参与
应该与原始晶粒的大小关系比较大，个人观点
赞一下(1人) 回复此楼
25楼2011-12-18 12:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whkr

木虫 (正式写手)
★
geoge(金币+1):谢谢参与
决定于你的具体实验条件
赞一下(1人) 回复此楼
26楼2011-12-19 20:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zugulitang

金虫 (正式写手)
★
geoge(金币+1):谢谢参与
一般他们7系和2系的形变热处理后有可能是长条状的，退火后我就不知道了，我做的是镁合金。
赞一下(1人) 回复此楼
27楼2011-12-20 17:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
27楼: Originally posted by zugulitang at 2011-12-20 17:14:23:
一般他们7系和2系的形变热处理后有可能是长条状的，退火后我就不知道了，我做的是镁合金。

你做镁合金？做镁合金的蠕变吗？
赞一下 回复此楼
28楼2012-01-04 12:07:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zugulitang

金虫 (正式写手)
引用回帖:
28楼: Originally posted by geoge at 2012-01-04 12:07:31:
你做镁合金？做镁合金的蠕变吗？

不做的，只做镁合金的轧制工艺的研究。
赞一下 回复此楼
29楼2012-01-04 15:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
29楼: Originally posted by zugulitang at 2012-01-04 15:23:28:
不做的，只做镁合金的轧制工艺的研究。

我做铝合金轧制退火！你研几？
赞一下 回复此楼
30楼2012-01-04 19:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小豆豆

新虫 (初入文坛)
★
geoge(金币+1):谢谢参与
再把倍数放大些观察是否是完全再结晶组织（细小等轴晶），我轧制过镁合金，倍数低的情况下观察是可以看到长条状纹路，是原始晶粒轧制拉长了，其实在原始晶粒基础上已经再结晶了，高倍下可观察到
赞一下(1人) 回复此楼
31楼2012-01-05 15:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
91088397411楼
2011-12-14 15:33   回复
geoge(金币+1):谢谢参与
mlanqiang12楼
2011-12-14 16:02   回复
geoge(金币+1):谢谢参与
帮顶一下
wg42315楼
2011-12-15 07:22   回复
geoge(金币+1):谢谢参与
zhang731116楼
2011-12-15 07:58   回复
geoge(金币+1):谢谢参与
祝福
zhulei63217楼
2011-12-15 07:59   回复
geoge(金币+1):谢谢参与
dld12318楼
2011-12-15 08:10   回复
geoge(金币+1):谢谢参与
20091262221楼
2011-12-15 08:28   回复
geoge(金币+1):谢谢参与
祝福
晕豆和壳壳22楼
2011-12-15 08:54   回复
geoge(金币+1):谢谢参与
乖乖阿宝32楼
2014-09-24 11:45   回复
geoge(金币+1): 谢谢参与
闲云TT野鹤33楼
2014-09-24 14:04   回复
geoge(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 geoge 的主题更新
331/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
