[交流] 再问一个奇怪的阻抗谱，高频直接从感抗开始

测试体系，溶液为硫酸钠+氯化钠水溶液，材料为在钢铁基体上喷涂金属涂层，涂层内部存在一定孔隙，孔隙率小于10%
  这个情况是正常么？如何解释呢？

nyquist图，注意左下角的高频端



高频端放大图

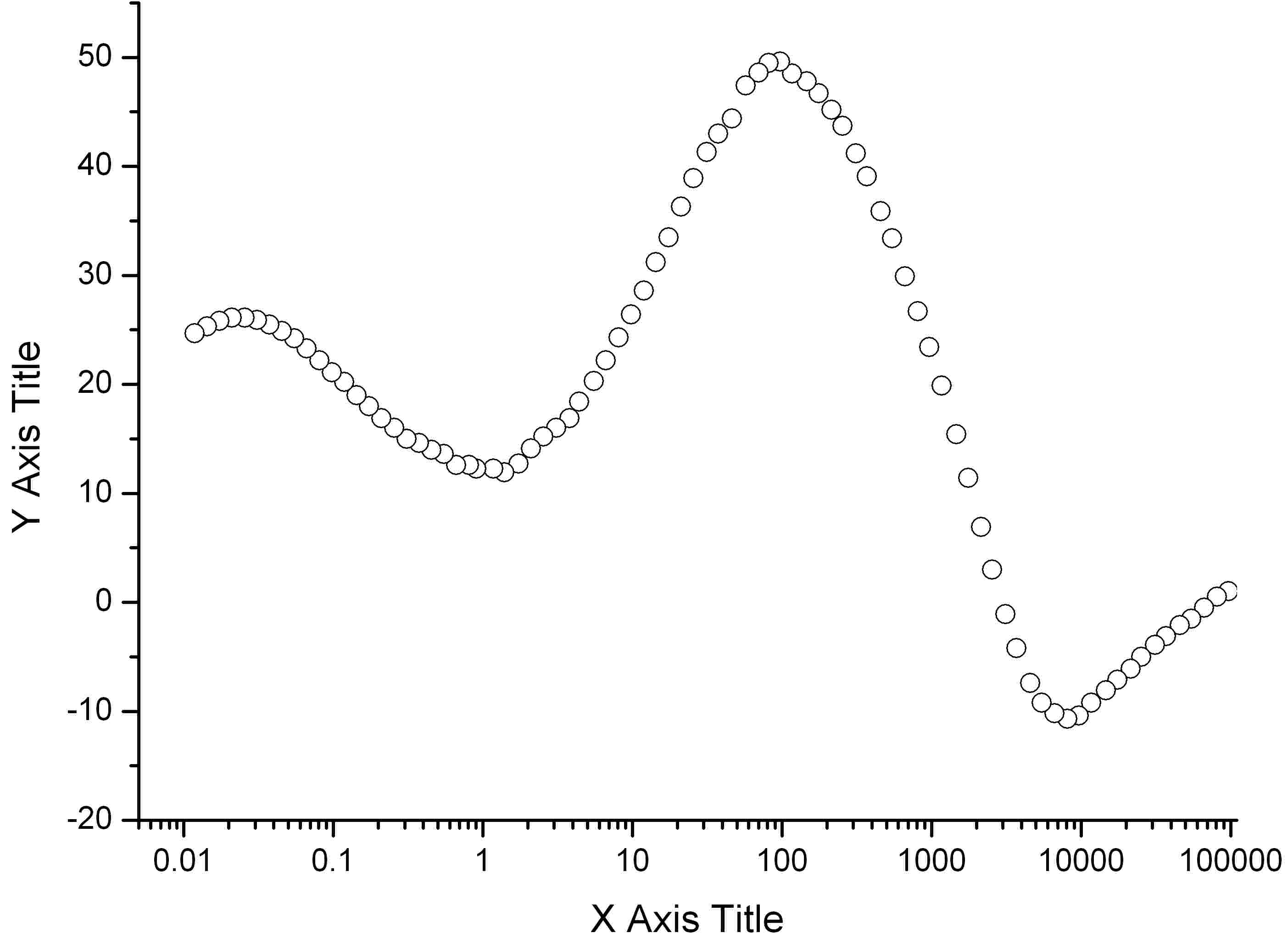

bode图

[ Last edited by 风中步 on 2011-12-5 at 21:18 ]
回复此楼

» 收录本帖的淘帖专辑推荐

常见的相关实验现象分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-12-05 21:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风中步

银虫 (小有名气)
自己先顶一个！
回复此楼
2楼2011-12-05 21:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chgyhit

铁杆木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
战国时代(金币+1): 欢迎交流。 2011-12-06 12:06:56
风中步(金币+1): 谢谢，看来都这么说，应该是导线或参比电极的原因 2011-12-06 14:21:13
有可能是导线之类的引起的，你可以将高频设置低一些，不要这段了
赞一下(2人) 回复此楼
3楼2011-12-05 22:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leonsheng

银虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
战国时代(金币+1): 欢迎交流。 2011-12-06 12:07:04
风中步(金币+1): 谢谢，看来都这么说，应该是导线或参比电极的原因 2011-12-06 14:21:19
高频感抗还算常见的吧，它并不反应电极表面的过程，可能和参比电极还有接线有关
赞一下(2人) 回复此楼
4楼2011-12-06 09:16:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
战国时代(金币+1): 欢迎交流。 2011-12-06 12:07:11
风中步(金币+1): 谢谢，看来都这么说，应该是导线或参比电极的原因 2011-12-06 14:21:23
我也遇到过这种现象，一般处理的方法是不要这一段。
赞一下(2人) 回复此楼
5楼2011-12-06 12:04:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
风中步(金币+1): 谢谢，看来都这么说，应该是导线或参比电极的原因 2011-12-06 14:21:29
风中步(金币+3): 2011-12-07 09:59:20
我也遇到过 呵呵
把高频段的这点儿 去掉 呵呵
赞一下(1人) 回复此楼
6楼2011-12-06 12:06:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovesun99

银虫 (正式写手)
风中步(金币+2): 2011-12-07 09:59:09
一般测试的都是这种情况，前面这段由于整个系统还没有稳定，属于误差，应该去掉，个人想法
赞一下 回复此楼
7楼2011-12-06 16:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tymnj

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
风中步(金币+1): 2011-12-07 09:58:57
你使用了鲁金毛细管或盐桥？可能是他们的制备有问题，导致参比体系输入阻抗过大，或者检查一下参比吧
赞一下(1人) 回复此楼
8楼2011-12-06 16:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jfyang

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
高频段体现的应该是溶液的电阻性质，因此这段感抗应该为仪器误差，可以删去
赞一下(2人) 回复此楼
9楼2011-12-07 10:43:21
