应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 有用thermo-calc计算炉渣活度的请进！
61/1返回列表
查看: 1807  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

洪湖鱼鱼

铁虫 (小有名气)

[求助] 有用thermo-calc计算炉渣活度的请进！

本人利用thermo-calc slag数据库，想计算给定成分的渣中SiO2的活度，并与实验得到的SiO2活度图中对应的值进行对比，从而验证thermo-calc slag数据库中数据是否准确性。
计算条件如下：通过查SiO2在Al2O3-CaO-SiO2的活度图，如图1所示，从图上可以看出，当X（AlO1.5）氧化铝的摩尔分数等于0.25，X（CaO）约=0.4125，X（SiO2）=0.3375的时候，aSiO2=0.1。体系温度T=1600，P=1atm, 共1mol。计算平衡结果如下所示：
由于图1中，Al氧化物用ALO1.5.而slag数据库中采用Al2O3。Al2O3=2ALO1.5， n（Al2O3）=1/2 n（ALO1.5）.

Output from POLY-3
周三 十一月 30 2011 10:46:47

Database: SLAG3

Conditions:
N(AL2O3)=0.125, N(CAO)=0.4125, N(SIO2)=0.3375, ACR(O)=1, T=1873.15, P=1.01325E5
DEGREES OF FREEDOM 0

Temperature 1873K (1600C, 2912F),  Pressure 1.013250E+05
Number of moles of components 8.75000E-01,  Mass 5.61549E+01
Total Gibbs energy -9.86198E+05,  Enthalpy -6.76456E+05,  Volume 0.00000E+00

Component        Moles                Mass-Fraction        Activity                Potential                Ref.State

AL2O3                1.2500E-01        2.2696E-01        1.8887E-56        -1.9983E+06        SER
CAO                 4.1250E-01        4.1193E-01        9.1210E-25        -8.6210E+05        SER
O                0.0000E+00        0.0000E+00        1.0000E+00        0.0000E+00        SER
SIO2                3.3750E-01        3.6111E-01        3.4506E-32        -1.1283E+06        SER


SLAG#1                STATUS  ENTERED                Driving force  0.0000E+00
Number of moles 8.7500E-01, Mass 5.6155E+01
Mass fractions:
CAO  4.11928E-01    AL2O3  2.26964E-01
SIO2  3.61109E-01    O   0.00000E+00

从平衡的结果可以看到，aSiO2=3.4506E-32，非常怪异。不知道是什么原因。恳请各位进来的大侠，给点建议。
这是上班之后的第二个任务，请各位高手帮帮忙啊，现在金币不是很多，可以贷金币，以后慢慢还。
[

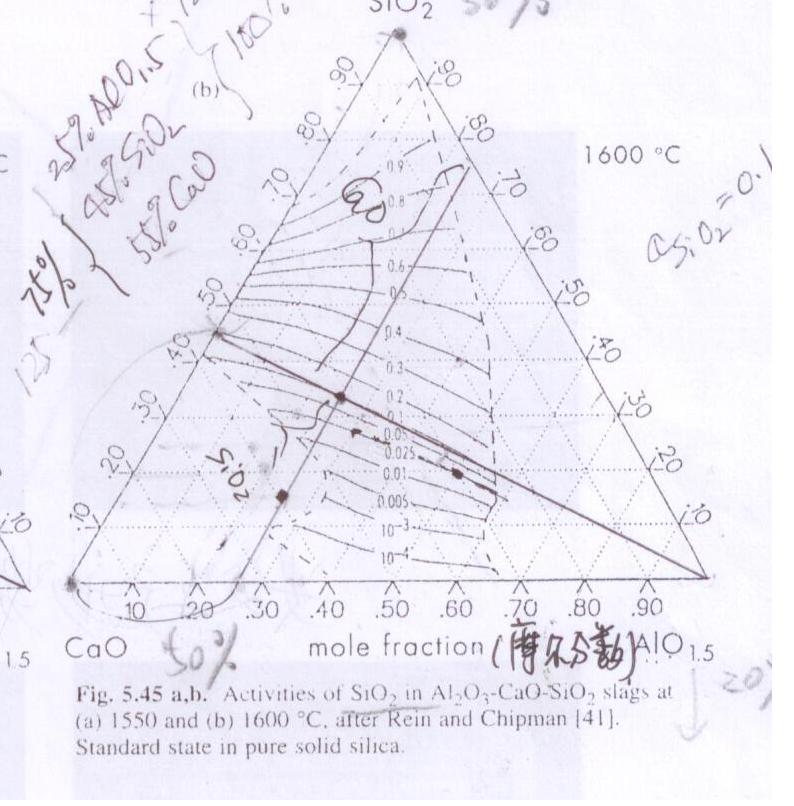

图  1 SiO2在Al2O3-CaO-SiO2的活度图

[ Last edited by 洪湖鱼鱼 on 2011-11-30 at 13:17 ]
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
坚持
1楼 2011-11-30 11:04:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bobo0angel

新虫 (初入文坛)

【答案】应助回帖

看你其它的几个组元的活度值也偏离的出奇，该不是每个物理量的单位设置的问题吧？
赞一下 回复此楼
2楼2011-11-30 13:57:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洪湖鱼鱼

铁虫 (小有名气)
我的温度单位是K,物质的量的单位是mol，压力单位pa，都是体系默认的单位设置。没有改动过。感觉应该不太可能。
赞一下 回复此楼
坚持
3楼2011-12-01 19:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jmeilai

铜虫 (小有名气)
你用的AL2O3：0.125， SIO2：0.3375 CAO:0.4125 对应的是MOLE数，而你使用的总量为1mole，换算成mole fraction的时候数值变动了。应该是 MOLE FRACTION才对吧。  刚学习半天的thermo-calc，不知道对否。
赞一下 回复此楼
4楼2012-04-05 21:25:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myetal

金虫 (小有名气)

【答案】应助回帖

另外，需要注意各组元活度的标准态（液态纯物质还是固态纯物质）。
赞一下 回复此楼
5楼2013-02-06 03:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foxerg

木虫 (正式写手)

【答案】应助回帖

★
csgt0: 金币+1, 欢迎交流 2013-02-16 09:25:46
我对这个体系不太懂，但是我想可能是标准态的选择。活度必须要有对应的标准态的。你给的图片中 standard state is solid silica. 而thermocalc中通常默认的reference state是纯物质的。所以你可能需要设定参考态。在thermocalc中有个命令 set-reference-state.
赞一下 回复此楼
没有签名！
6楼2013-02-15 04:23:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 洪湖鱼鱼 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
