[交流] 管道标识解读

管道标识分别代表什么含义：CS-10004-2-1G2L-5Z
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-11-27 16:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

gao891010

银虫 (初入文坛)
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
ljason: 金币+5, CE-EPI+1, 鼓励应助，您辛苦了。 2012-04-01 18:56:30
看图吧
赞一下(1人) 回复此楼
9楼2012-02-02 15:04:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xhzhang

金虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
12345603961(金币+1): 2011-11-28 19:06:11
fsc711(金币+1): 回答较好！多多参与哦！ 2011-12-12 22:49:23
查一下常用管道符号，化工部标准（HG 20519-27-92）
或常查该套图纸的首页上的说明。
该管道可能是化学污水管，管径为英制的。
赞一下(2人) 回复此楼
2楼2011-11-28 09:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengrqst000

铜虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
12345603961(金币+1): 2011-11-28 19:06:17
fsc711(金币+1): 回答较好！多多参与哦！ 2011-12-12 22:49:38
cs没看到过。
建议去看下：
化工工艺设计施工图内容和深度统一规定HG/T20519-2009
赞一下(2人) 回复此楼
3楼2011-11-28 10:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12345603961

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by 12345603961 at 2011-11-27 16:59:39:
管道标识分别代表什么含义：CS-10004-2-1G2L-5Z

前面的意思我知道，1G2L-5Z 是代表材质啥的，具体是什么，前面的图例上没有找到
赞一下 回复此楼
4楼2011-11-28 19:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12345603961

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by xhzhang at 2011-11-28 09:20:25:
查一下常用管道符号，化工部标准（HG 20519-27-92）
或常查该套图纸的首页上的说明。
该管道可能是化学污水管，管径为英制的。

我查过了，但是没有找到，前面的意思我知道，就是不知道“1G2L-5Z”什么意思，好像是材质啥的，但没有查到
赞一下 回复此楼
5楼2011-11-28 19:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12345603961

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by fengrqst000 at 2011-11-28 10:40:42:
cs没看到过。
建议去看下：
化工工艺设计施工图内容和深度统一规定HG/T20519-2009

谢了啊，想问下你有没有HG/T20519-2009电子版啊
赞一下 回复此楼
6楼2011-11-28 19:26:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w82089677

银虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
fsc711(金币+1): 回答较好！多多参与哦！ 2011-12-12 22:50:11
标准分享网上有 自己下载
赞一下(2人) 回复此楼
7楼2011-12-12 21:58:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_xing

银虫 (小有名气)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
ljason: 金币+2, 鼓励应助，您辛苦了。 2012-04-01 18:54:23

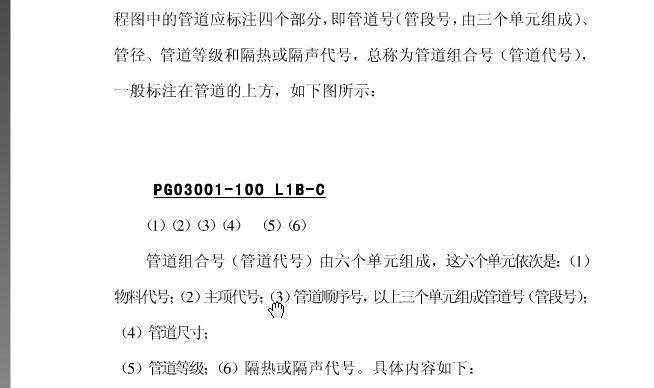

1G2L——5Z  G表示管道公称压力等级，L表示管道材质类别，1、2分别是顺序号，至于Z是隔热、隔声等。
赞一下(1人) 回复此楼
8楼2011-12-13 15:11:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w58404003

金虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
CS-10004-2-1G2L-5Z 解讀如下
CS為碳鋼合金材質
10004為管道編號
2為口径大小
1G2L為流體編號
5Z為保溫等級

這是依過去的經驗解讀的
最重要的還是要依建?S的管道標號原則去解讀才會是最標準的

[ Last edited by w58404003 on 2014-1-17 at 16:10 ]
赞一下 回复此楼
10楼2014-01-17 15:56:56
