ALE之Prescribed Mesh displacement -谢谢
|
|

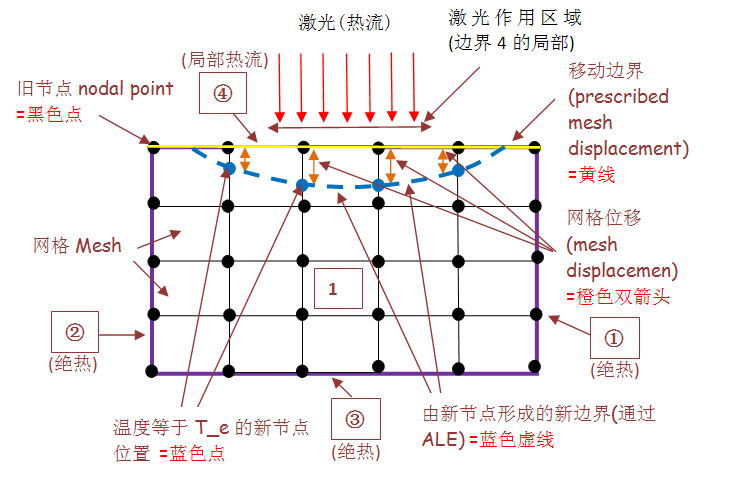

尊敬的各位COMSOL同仁： 您好，我现在试图建立一个基于热传递模块(heat transfer model)和运动网格(ALE)的激光-材料作用的模型。遇到了一些问题，还希望能得到您的帮助和指点，谢谢。  模型示意图 模型细节： 模型的几何模型(2D)为简单矩形，激光作为热流(heat flux)边界加载在边界4上(不是在边界4的所有范围，而是局部)，其他边界(1~3)都是绝热，如图1所示。说明：带圆圈的数字为边界；不带圆圈的为域。 物理基础： 如果材料达到去除温度T_e（蒸发温度或熔化温度）就会被去除，则新边界形成。相关文献大都采用ALE对这个移动边界进行处理。 思路和待解问题： 之前，学生不知道如何对ALE中的网格位移的指定(prescribed mesh displacement)没有很好的思路。之前的尝试都以失败告终，可行性较差。最近学生想到了另一个思路对其进行处理： 当最大温度大于T_e之后 --> 提取每个节点的温度值 --> 利用插值找到温度等于T_e的位置，将其称之为新的节点-如图1中蓝点所示 --> 定义变量dis_y为旧节点和新节点间的y差值 --> 然后把ALE中的网格位移(prescribed mesh displacement)的y值设置为dis_y --> COMSOL根据新节点的位置(实际是通过prescribed mesh displacement)来得到新的边界，如图1中蓝色虚线所示。 学生对ALE还不是很透彻的理解，不知道这个思路是否存在其可行性？同时，学生还不清楚如何对每个节点的物理量(温度值)进行引用和提取。我看了COMSOL自带的文档，不知道是否漏过了相关知识点。 谢谢您的指点和帮助。 祝您及家人健康快乐。 2011年11月23 [ Last edited by huangfumin on 2011-11-23 at 11:15 ] |
