应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 只能充电不能放电是什么原因呢？
201/2返回列表12下一页
查看: 3458  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jackxcm

金虫 (小有名气)

[求助] 只能充电不能放电是什么原因呢？ 已有2人参与

材料是LiMnPO4
最近做了一批电池，实验室的半电池，结果这一批都这样

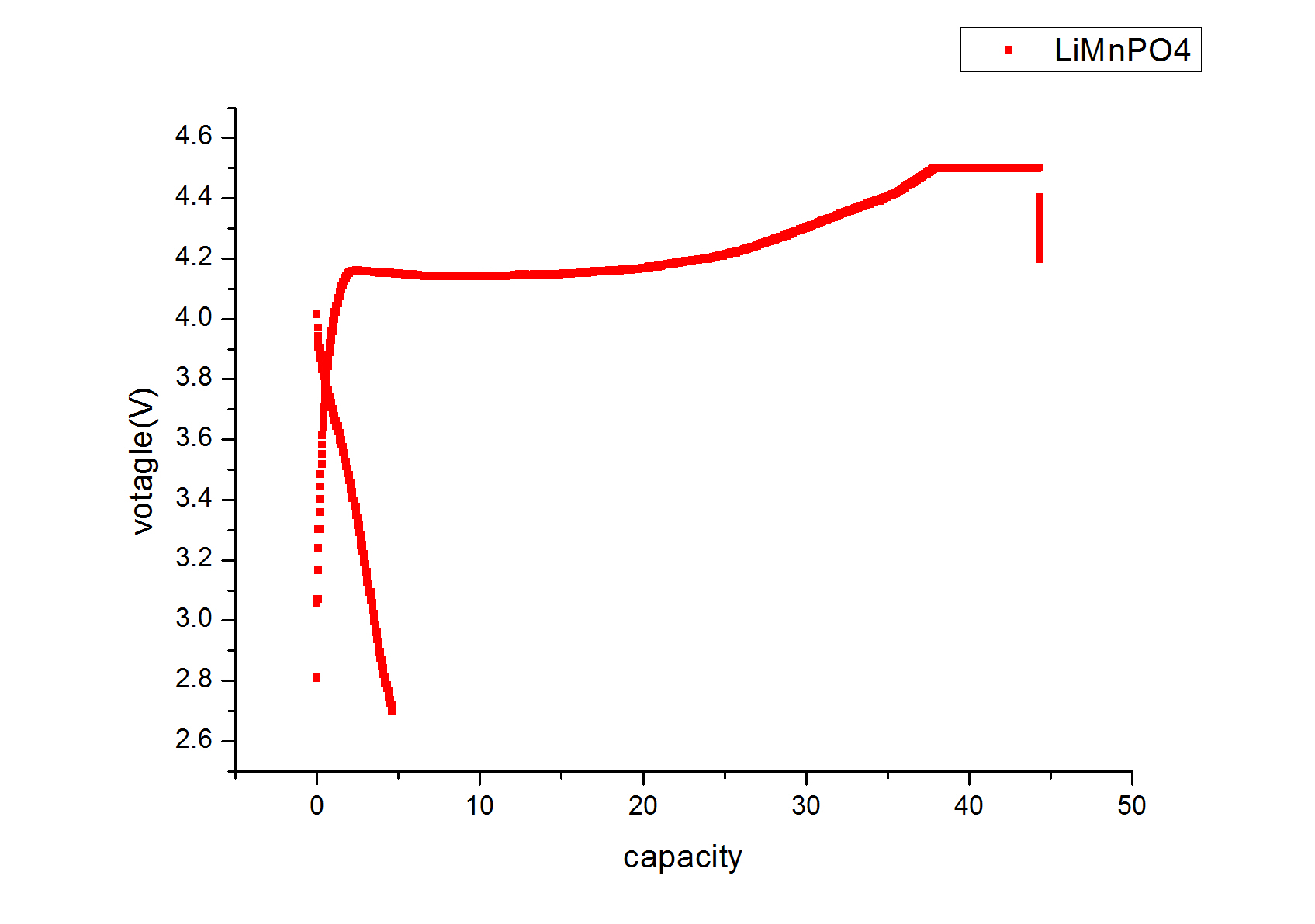

充电平台很明显，4.1V附近，但是一放电就悲剧了
这种情况是我合成的材料有问题吗？锂离子脱嵌后不能嵌入，是材料的结构垮塌了么？该怎么改进啊？球大侠的帮助

条件：充放电电压2.5-4.5V，用的电流是0.2C，电解液EC+DMC，锂片是负极，另外相同条件做LiFePO4电池还是挺正常的。
回复此楼

» 收录本帖的淘帖专辑推荐

锂电-电化学 锂离子电池电解液

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-21 16:28:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxiaoguo

捐助贵宾 (小有名气)

【答案】应助回帖

jackxcm(金币+4): 谢谢回答 2011-11-21 16:41:30
如果材料没问题，注意封装工艺，特别是真空手套箱这块，我已经遇到一个老师，有电压，但是一放电电压就低于OV
赞一下 回复此楼
2楼2011-11-21 16:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)

韶华易逝,光阴苒冉！

【答案】应助回帖

jackxcm(金币+4): thanks 2011-11-21 16:44:20
是不是你设置的电流密度太大，可以把充放电电流设置在小一点，看看！如果充放电电流小，还是解决不了问题！如果是材料的问题，你可以把制备的样品做XRD看看，样品是不是纯度不高！
赞一下 回复此楼
韶华易逝,光阴苒冉！
3楼2011-11-21 16:33:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackxcm

金虫 (小有名气)
引用回帖:
2楼: Originally posted by chenxiaoguo at 2011-11-21 16:31:14:
如果材料没问题，注意封装工艺，特别是真空手套箱这块，我已经遇到一个老师，有电压，但是一放电电压就低于OV

我做的这批电池开压在2.8V，是偏低了点，
放电电压倒是有的，就是没了放电平台，
赞一下 回复此楼
4楼2011-11-21 16:36:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12490441

金虫 (小有名气)

【答案】应助回帖

jackxcm(金币+4): 能否告诉下后来是怎么改进的呢？具体是在组装中哪一步出问题了？封装还是其他什么地方？ 2011-11-21 16:47:54
你电池组装有问题，我做的电池也跟你有一样的情况，首次充电容量正常，放电的时候就很小了，估计你是电池组装有问题，你好好检查下你电池的组装。
赞一下 回复此楼
5楼2011-11-21 16:41:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackxcm

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 417491817 at 2011-11-21 16:33:28:
是不是你设置的电流密度太大，可以把充放电电流设置在小一点，看看！如果充放电电流小，还是解决不了问题！如果是材料的问题，你可以把制备的样品做XRD看看，样品是不是纯度不高！

好的。不过样品之前做过XRD了，是纯相的
我现在有点怀疑是碳没包好，
赞一下 回复此楼
6楼2011-11-21 16:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackxcm

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 12490441 at 2011-11-21 16:41:23:
你电池组装有问题，我做的电池也跟你有一样的情况，首次充电容量正常，放电的时候就很小了，估计你是电池组装有问题，你好好检查下你电池的组装。

你好，也是LiMnPO4吗？那你后来怎么做正常了？可否指教下，多谢啦
赞一下 回复此楼
7楼2011-11-21 16:46:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)

韶华易逝,光阴苒冉！
引用回帖:
6楼: Originally posted by jackxcm at 2011-11-21 16:43:47:
好的。不过样品之前做过XRD了，是纯相的
我现在有点怀疑是碳没包好，

那是不是电解液在充电过程中，分解较厉害引起的呢
赞一下 回复此楼
韶华易逝,光阴苒冉！
8楼2011-11-21 17:22:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackxcm

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 417491817 at 2011-11-21 17:22:32:
那是不是电解液在充电过程中，分解较厉害引起的呢

虽然会分解，但是不应该这么严重啊
4.5v电压应该还好吧，我看文献都是这么用的
赞一下 回复此楼
9楼2011-11-21 21:42:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6535806

金虫 (小有名气)

风雨无情

【答案】应助回帖

jackxcm(金币+2): ★有帮助 我试试哈 2011-12-25 14:58:00
我觉得很电解液有关系，你试试看用三元电解液。
赞一下 回复此楼
论坛小鸟，多多指教
10楼2011-11-22 09:09:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 jackxcm 的主题更新
201/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
