[求助] 有关tafel曲线数据的问题？

我在电化学工作站上面做了tafel曲线，同学给我导出的原始数据后是这样的，如txt1，导出的txt文件是这样的，如txt2.现在看不懂了，不知道怎样处理数据，望各位前辈给予知道，急！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-21 10:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chgyhit

铁杆木虫 (著名写手)
文件呢？？？
回复此楼
2楼2011-11-21 10:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunnyangel02

金虫 (小有名气)
没有看到你的文件，转化成txt的数据要导到origin软件里作图分析，导之前将数据前面的文字部分删掉。
赞一下 回复此楼
每天进步一点点
3楼2011-11-21 11:38:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈叶

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by chgyhit at 2011-11-21 10:51:37:
文件呢？？？

是这个，刚才明明传了，怎么没有？奇怪，希望多给点意见，谢谢
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.txt
    • 2011-11-21 11:43:16, 62.25 K
  • 附件 2 : 2.txt
    • 2011-11-21 11:43:19, 6.44 K
4楼2011-11-21 11:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈叶

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by sunnyangel02 at 2011-11-21 11:38:36:
没有看到你的文件，转化成txt的数据要导到origin软件里作图分析，导之前将数据前面的文字部分删掉。

这个我知道，。
回复此楼
5楼2011-11-21 11:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Annbaby

木虫 (正式写手)

【答案】应助回帖

陈叶(金币+8): 谢谢，楼下的已经解决了。 2011-11-22 14:04:22

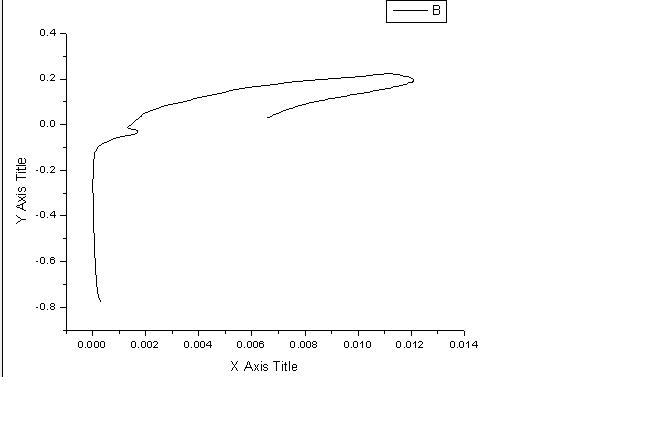

根据楼主txt2数据，处理后TXT用Origin软件进行作图，得到的图不对，不是Tafel曲线（如附件所示）~~
楼主的原始导出数据有问题，建议楼主把电化学工作站得到的图传上来对照下看看情况，再做分析！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 处理后 TXT.txt
    • 2011-11-21 12:10:55, 6.42 K
期待和努力可以创造奇迹！
6楼2011-11-21 12:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bluice66

铜虫 (小有名气)

【答案】应助回帖

陈叶(金币+2): 谢谢啊 2011-11-22 14:03:10
做完曲线先保存，然后导出数据。但是你做实验时，曲线一定要先选择Tafel曲线，然后做完保存，导出数据txt格式，把前面的文字删掉，然后再Origin里作图就可以了
赞一下 回复此楼
无论何时都要活好自己
7楼2011-11-21 16:11:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgycjpcqu

金虫 (正式写手)

【答案】应助回帖

陈叶(金币+6): 谢谢啊，问题解决了，再问下 ，塔菲尔斜率怎么求？ 2011-11-22 14:02:48

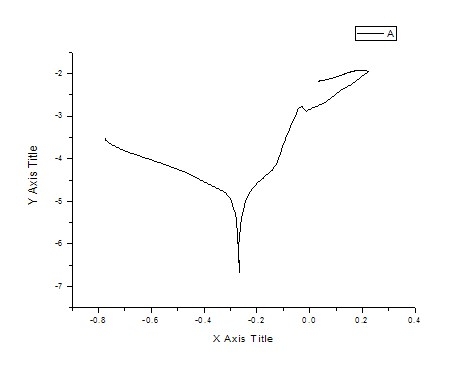

楼主txt2文档中左侧一列数据为电流，右侧为电压，首先对电流取对数，而后作图即可，数据没问题，只是没取对数。取对数后数据及图见附件，祝愉快呵呵
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2-改.txt
    • 2011-11-21 16:14:13, 4.71 K
8楼2011-11-21 16:14:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by Annbaby at 2011-11-21 12:12:03:
根据楼主txt2数据，处理后TXT用Origin软件进行作图，得到的图不对，不是Tafel曲线（如附件所示）~~
楼主的原始导出数据有问题，建议楼主把电化学工作站得到的图传上来对照下看看情况，再做分 ...

这个把横坐标改成Log应该就是塔菲尔曲线了吧？？
赞一下 回复此楼
9楼2011-11-21 23:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Annbaby

木虫 (正式写手)
引用回帖:
9楼: Originally posted by ngwang at 2011-11-21 23:04:48:
这个把横坐标改成Log应该就是塔菲尔曲线了吧？？

Yes，祝好运！
回复此楼
期待和努力可以创造奇迹！
10楼2011-11-22 09:01:41
