应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 关于核壳结构的表征
311/1返回列表
查看: 7658  |  回复: 30
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wishshiwei

新虫 (小有名气)

[交流] 关于核壳结构的表征

大家好，目前我正着手于核壳结构的合成问题，但合成之后我用普通的TEM并没有看到明显的核壳结构，用了XRD以及FT-IR，貌似和文献上差不多，请问看核壳结构是不是需要用高分辨率的TEM，除了上述的表征方法还有没有其他方法的？
回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料 电镜表征 纳米材料 科研、投稿中可能遇到的小问题
金属纳米合成 纳米材料的分析表征 催化软件及资料 EDX及透射扫描分析
思想波一波 无机纳米材料制备、表征、应用集锦 材料表征

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-11-21 10:22:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Cisia

铁虫 (初入文坛)
★
wishshiwei(金币+1):谢谢参与
你可以试一下红外，比如用XRD发现有两种物质的峰，但是红外只发现一种物质的峰，就是核物质的峰
赞一下(4人) 回复此楼
2楼2011-11-21 10:26:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxb0917

金虫 (著名写手)
★ ★
wishshiwei(金币+1):谢谢参与
lchpy(金币+1): thanks for your information 2011-11-22 08:31:57
关于核壳结构的表征，文献常用TEM，XRD以及FT-IR，用高分辨率的TEM来表征壳层厚度。如果可以发光的话，可以尝试用荧光显微镜看看。
赞一下(4人) 回复此楼
10楼2011-11-21 14:40:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金光闪闪2010

至尊木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by Cisia at 2011-11-21 10:26:54:
你可以试一下红外，比如用XRD发现有两种物质的峰，但是红外只发现一种物质的峰，就是核物质的峰

不是很理解，为什么这样就可以呢
赞一下(3人) 回复此楼
12楼2011-11-21 18:25:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aduyuandu

银虫 (小有名气)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+2): welcome 2011-11-21 22:33:59
引用回帖:
1楼: Originally posted by wishshiwei at 2011-11-21 10:22:54:
大家好，目前我正着手于核壳结构的合成问题，但合成之后我用普通的TEM并没有看到明显的核壳结构，用了XRD以及FT-IR，貌似和文献上差不多，请问看核壳结构是不是需要用高分辨率的TEM，除了上述的表征方法还有没有其 ...

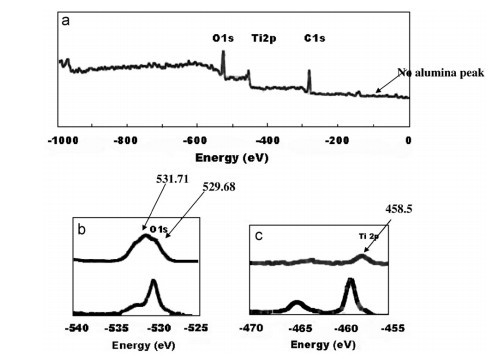

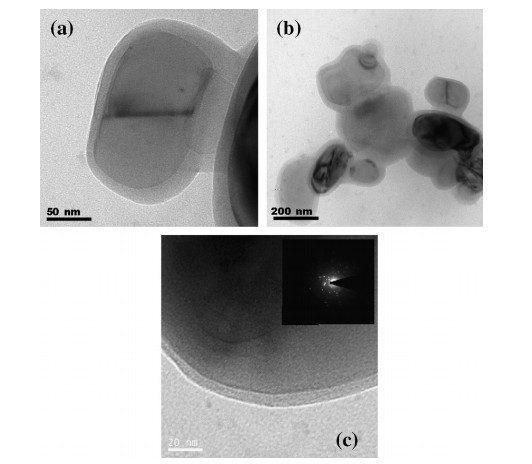

高分辨的TEM 不定能看出来 除非两者的lattice parameter差别够大 + contrast 够大+ 你的高分辨真的质量够好 （包括 聚焦 散光等）。。。不然的话嘿嘿 我举个例子 稀土参杂的纳米课题 NaYF4@NaGdF4 你来分一分辨 呵呵// 有条件的话做个 EELS  这个算是目前较为可靠的方式了其他的表征手法基本木有用 例如XRD 也只符合上述差别够可以的例子 而且是个辅助（间接）手段 例如 FePt@ZnO...// FTIR...你用来判断啥？
赞一下(3人) 回复此楼
14楼2011-11-21 21:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongjzh

木虫 (正式写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+2): 2011-11-24 15:36:04
直接观测核壳结构很难，如果粒径小的话
粒径大的，可以用FIB切掉一半，再SEM
用TEM吧，包覆前测一次，包覆后再测一次
比较两次的粒径
另外，UV-vis吸收光谱可以表征
赞一下(3人) 回复此楼
22楼2011-11-24 14:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wgs8136

版主 (文坛精英)
★
wishshiwei(金币+1):谢谢参与
透射就可以了吧~
赞一下(1人) 回复此楼
3楼2011-11-21 10:40:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莱古拉斯

木虫 (小有名气)
★ ★
wishshiwei(金币+1):谢谢参与
lchpy(金币+1): thanks for your information 2011-11-21 12:59:35
以前看的文献里表征核壳结构都是用TEM，效果挺好的啊。你做的纳米粒子核壳各是什么?会不会是内外结构组成透射很接近导致TEM效果不理想?

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
4楼2011-11-21 10:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dasbrot

木虫 (小有名气)
★ ★
wishshiwei(金币+1):谢谢参与
lchpy(金币+1): thanks for your information 2011-11-21 12:59:46
可能是界面不好，互相扩散的比较厉害，导致无法区分出核与壳吧。你的CS有没有荧光，可以测发光试试。半导体的话还可以用UV-vis测带边吸收
赞一下(2人) 回复此楼
5楼2011-11-21 11:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FDgogo

至尊木虫 (著名写手)
★
wishshiwei(金币+1):谢谢参与
一般TEM，SEM就可以了~你可以重复一次看看。
赞一下(1人) 回复此楼
6楼2011-11-21 11:45:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

decahedron

银虫 (正式写手)
★ ★
wishshiwei(金币+1):谢谢参与
lchpy(金币+1): thanks for your information 2011-11-21 12:59:58
你是什么材料？不同的材料用不同的表征手段了，mapping他们不是就可以搞定了么。也就是线扫和面扫
赞一下(2人) 回复此楼
7楼2011-11-21 12:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishan

版主 (文坛精英)
★ ★
wishshiwei(金币+1):谢谢参与
lchpy(金币+1): thanks for your information 2011-11-21 13:00:02
Elemental mapping
赞一下(2人) 回复此楼
8楼2011-11-21 12:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dut_ameng

专家顾问 (知名作家)
★
wishshiwei(金币+1):谢谢参与
用TEM，实在不行就上HAADF-STEM
赞一下(1人) 回复此楼
9楼2011-11-21 13:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feiji1982

铁杆木虫 (著名写手)
★
wishshiwei(金币+1):谢谢参与
TEM是必不可少的，否则你怎么知道是核壳结构？至于其它表征，比如XRD,Raman等。
赞一下(1人) 回复此楼
11楼2011-11-21 17:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhyhm

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+1): 2011-11-21 22:19:23
引用回帖:
12楼: Originally posted by 金光闪闪2010 at 2011-11-21 18:25:54:
不是很理解，为什么这样就可以呢

红外测得是壳物质的峰，那么就有和壳结构。
高分辨的tem还是比较好使的。你用xrd虽说有两种物质的峰，但是有可能是混合相啊。
赞一下(2人) 回复此楼
13楼2011-11-21 18:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

封神之神

至尊木虫 (知名作家)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+2): welcome to communicate 2011-11-21 22:34:19
这个目前并没有很好的表征方法吧,虽然说TEM可以,但是也有可能误判,因为TEM照射物体边缘会发白而和内部显出不同的颜色. 这个可以用SEM+EDS来解决.但是这还不是难点,更难的是表征壳层的均匀性.
赞一下(2人) 回复此楼
15楼2011-11-21 22:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyjpu

银虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+1): 2011-11-22 09:48:30
我通常就是用TEM来看衬度差的，也用高分辨来观察壳层~~
赞一下(2人) 回复此楼
16楼2011-11-22 09:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changangang

铁虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
用高倍的TEM可能会好点
赞一下(1人) 回复此楼
17楼2011-11-22 15:37:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tang19870403

木虫 (著名写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+2): 2011-11-23 09:08:33
这个和TEM 的分辨率没关系，高分辨TEM是根据你表征的粒径大小来选择的，TEM可以表征核壳结构，根据TEM 的机理，核壳对电子的反射程度不同，加以区别，如果对电子反射程度相近，肉眼难以分辨。可以选择性的对粒子进行染色，或者做切片也可以。
赞一下(2人) 回复此楼
18楼2011-11-22 23:30:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金光闪闪2010

至尊木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by tang19870403 at 2011-11-22 23:30:59:
这个和TEM 的分辨率没关系，高分辨TEM是根据你表征的粒径大小来选择的，TEM可以表征核壳结构，根据TEM 的机理，核壳对电子的反射程度不同，加以区别，如果对电子反射程度相近，肉眼难以分辨。可以选择性的对粒子进 ...

您好，切片怎么做哦，呵呵
赞一下(1人) 回复此楼
19楼2011-11-23 09:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tang19870403

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+1): 这样啊，我问问看，呵呵 2011-11-24 08:11:48
引用回帖:
19楼: Originally posted by 金光闪闪2010 at 2011-11-23 09:08:50:
您好，切片怎么做哦，呵呵

做TEM 又专门的超薄切片机
赞一下(2人) 回复此楼
20楼2011-11-23 21:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hamburger893

金虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你纳米颗粒多大？
赞一下(1人) 回复此楼
21楼2011-11-24 10:37:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangquan8385

荣誉版主 (文坛精英)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+1): 2011-11-24 15:36:12
引用回帖:
1楼: Originally posted by wishshiwei at 2011-11-21 10:22:54:
大家好，目前我正着手于核壳结构的合成问题，但合成之后我用普通的TEM并没有看到明显的核壳结构，用了XRD以及FT-IR，貌似和文献上差不多，请问看核壳结构是不是需要用高分辨率的TEM，除了上述的表征方法还有没有其 ...



核壳当然要用TEM，直观。加上xps结合自己合成的物质和工艺更能说明问题
赞一下(2人) 回复此楼
23楼2011-11-24 14:33:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

power09

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by tang19870403 at 2011-11-22 23:30:59:
这个和TEM 的分辨率没关系，高分辨TEM是根据你表征的粒径大小来选择的，TEM可以表征核壳结构，根据TEM 的机理，核壳对电子的反射程度不同，加以区别，如果对电子反射程度相近，肉眼难以分辨。可以选择性的对粒子进 ...

牛人 不是十点就睡了吗 怎么半夜醒来回复别人啊
赞一下(1人) 回复此楼
24楼2011-11-24 16:36:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洛阳学子

荣誉版主 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
23楼: Originally posted by zhangquan8385 at 2011-11-24 14:33:56:


核壳当然要用TEM，直观。加上xps结合自己合成的物质和工艺更能说明问题

能不能给出相关参考文献，这些工作做得挺好的
赞一下(1人) 回复此楼
25楼2011-12-05 16:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvrongyc

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
同意9楼的看法，可以通过照Mapping图找出元素分布，因为我就是电镜操作人员，应该可以检测出来！
赞一下 回复此楼
26楼2013-09-11 11:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0611001134

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
23楼: Originally posted by zhangquan8385 at 2011-11-24 14:33:56
核壳当然要用TEM，直观。加上xps结合自己合成的物质和工艺更能说明问题...

这个有点厚，可以将材料用树脂包埋，超薄切片后再上透射电镜哦。
赞一下 回复此楼
28楼2014-07-25 11:24:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水说水信

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果透射看到了核壳结构，但是红外只显示一种物质的存在，怎么解释
赞一下 回复此楼
29楼2016-05-20 16:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘金鹏1992

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by hxb0917 at 2011-11-21 14:40:36
关于核壳结构的表征，文献常用TEM，XRD以及FT-IR，用高分辨率的TEM来表征壳层厚度。如果可以发光的话，可以尝试用荧光显微镜看看。

你好 ，有TEM怎么判断是否成功合成了核壳结构
呢
赞一下 回复此楼
30楼2018-10-15 21:35:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

皮卡小白

禁虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
31楼2021-11-15 21:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
zlfeifei27楼
2013-10-20 14:33   回复
tem
相关版块跳转 我要订阅楼主 wishshiwei 的主题更新
311/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂院校 +3 云朵452 2026-03-02 5/250 2026-03-02 23:22 by 云朵452
[考研] 338求调剂 +4 18162027187 2026-03-02 5/250 2026-03-02 22:18 by sunny81
[考研] 调剂 +5 13853210211 2026-03-02 6/300 2026-03-02 22:10 by 无际的草原
[考研] 268求调剂 +8 简单点0 2026-03-02 12/600 2026-03-02 21:42 by sunny81
[考研] 理学，工学，农学调剂，少走弯路，这里欢迎您！ +5 likeihood 2026-03-02 8/400 2026-03-02 20:39 by ji493940045
[考研] 0856求调剂285 +11 吕仔龙 2026-02-28 11/550 2026-03-02 20:15 by hypershenger
[考研] 085600材料工程一志愿中科大总分312求调剂 +9 吃宵夜1 2026-02-28 11/550 2026-03-02 20:14 by hypershenger
[考研] 化学，材料，环境类求调剂 +7 考研版棒棒 2026-03-02 7/350 2026-03-02 19:56 by hypershenger
[考研] 0805总分292，求调剂 +10 幻想之殇 2026-03-01 10/500 2026-03-02 19:51 by zhukairuo
[考博] 26超级电容器申博 +3 dhdjdjend 2026-02-25 3/150 2026-03-02 19:21 by 轻松不少随
[考研] 高分子化学与物理调剂 +6 好好好1233 2026-02-28 15/750 2026-03-02 18:47 by caszguilin
[考研] 290求调剂 +6 ErMiao1020 2026-03-02 6/300 2026-03-02 18:14 by lature00
[考研] 一志愿华中科技大学，化学专业344分，求调剂 +3 邢xing1 2026-03-02 3/150 2026-03-02 17:32 by houyaoxu
[考研] 一志愿华南理工大学材料与化工326分，求调剂 +3 wujinrui1 2026-02-28 3/150 2026-03-02 16:36 by chuocheng
[考研] 292求调剂 +7 yhk_819 2026-02-28 7/350 2026-03-02 12:43 by 无际的草原
[考研] 284求调剂 +10 天下熯 2026-02-28 11/550 2026-03-02 11:03 by 无际的草原
[考研] 298求调剂 +6 axyz3 2026-02-28 6/300 2026-03-01 19:00 by 18137688336
[考研] 一志愿中南大学理学化学 +4 15779376950 2026-03-01 5/250 2026-03-01 19:00 by Fff-1
[硕博家园] 2025届双非化工硕士毕业，申博 +3 更多的是 2026-02-27 4/200 2026-03-01 10:04 by ztg729
[论文投稿] Optics letters投稿被拒求助 30+3 luckyry 2026-02-26 4/200 2026-03-01 09:06 by babero
信息提示
关闭
请填处理意见
关闭
