[求助] fluent喷管羽流计算模拟的仿真

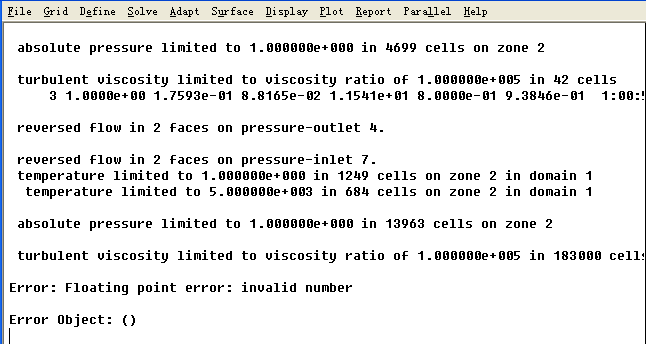

我建一个如此图模型，进口压力为0.8MPa、温度为4000K，出口压力为0.1MPa。可在fluent迭代过程中总是出现如图中的错误，请各位指点一下，到底是那出现了错误？边界还是网格还是边界条件的参数错误？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
您我都需援助，请大家献出援手！
1楼 2011-11-13 10:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

py19870531

铁杆木虫 (正式写手)
★
臭水沟(金币+1): 谢谢交流~~ 2011-11-18 10:09:57
浮点溢出了。。。
回复此楼
2楼2011-11-13 23:16:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
引用回帖:
2楼: Originally posted by py19870531 at 2011-11-13 23:16:56:
浮点溢出了。。。

这个我知道，但是应该怎么改呢？
赞一下 回复此楼
您我都需援助，请大家献出援手！
3楼2011-11-14 08:14:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyicheng

金虫 (小有名气)
★
臭水沟(金币+1): 谢谢交流~~ 2011-11-14 20:48:34
计算过程中，数据除数出现无穷小了，修改一下网格试试
赞一下(1人) 回复此楼
4楼2011-11-14 10:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
先谢谢您！现在我把网格数改小了，还是出现
7 8.9148e-01 2.8153e-02 1.4518e-02 6.8041e-03 1.1235e+00 1.3627e+00  0:04:17  993
reversed flow in 20 faces on pressure-inlet 7.
temperature limited to 1.000000e+000 in 42 cells on zone 2 in domain 1
  temperature limited to 5.000000e+003 in 46 cells on zone 2 in domain 1
absolute pressure limited to 1.000000e+000 in 4139 cells on zone 2
turbulent viscosity limited to viscosity ratio of 1.000000e+005 in 1 cells
     8 3.6129e+00 1.9467e-02 1.5700e-02 8.3799e-02 1.0693e+00 2.9176e+01  0:03:25  992
reversed flow in 23 faces on pressure-inlet 7.
temperature limited to 1.000000e+000 in 182 cells on zone 2 in domain 1
  temperature limited to 5.000000e+003 in 380 cells on zone 2 in domain 1
absolute pressure limited to 1.000000e+000 in 805 cells on zone 2
turbulent viscosity limited to viscosity ratio of 1.000000e+005 in 33000 cells
Error: Floating point error: invalid number
Error Object: ()
赞一下 回复此楼
您我都需援助，请大家献出援手！
5楼2011-11-14 11:28:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
引用回帖:
4楼: Originally posted by lianyicheng at 2011-11-14 10:30:43:
计算过程中，数据除数出现无穷小了，修改一下网格试试

什么是数据除数出现无穷小？
赞一下 回复此楼
您我都需援助，请大家献出援手！
6楼2011-11-14 11:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

py19870531

铁杆木虫 (正式写手)
★
臭水沟(金币+1): 谢谢交流~~ 2011-11-18 10:10:16
引用回帖:
1楼: Originally posted by 希望有了 at 2011-11-13 10:59:25:
我建一个如此图模型，进口压力为0.8MPa、温度为4000K，出口压力为0.1MPa。可在fluent迭代过程中总是出现如图中的错误，请各位指点一下，到底是那出现了错误？边界还是网格还是边界条件的参数错误？
[eimg]79/15/1 ...

我以前调小松弛因子成功过。还有的话检查一下模型吧，有时候网格太密也不是好，因为每个网格也有舍入误差的，网格过密的话舍入误差会大于离散误差的。
赞一下(2人) 回复此楼
7楼2011-11-14 23:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
引用回帖:
7楼: Originally posted by py19870531 at 2011-11-14 23:36:45:
我以前调小松弛因子成功过。还有的话检查一下模型吧，有时候网格太密也不是好，因为每个网格也有舍入误差的，网格过密的话舍入误差会大于离散误差的。

这我也试一下调小松弛因子，但主要不知道要调小那些因数并且调小到多小。
赞一下 回复此楼
您我都需援助，请大家献出援手！
8楼2011-11-15 08:27:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

py19870531

铁杆木虫 (正式写手)
★
臭水沟(金币+1): 谢谢交流~~ 2011-11-15 15:36:42
引用回帖:
8楼: Originally posted by 希望有了 at 2011-11-15 08:27:14:
这我也试一下调小松弛因子，但主要不知道要调小那些因数并且调小到多小。

这个就需要试啦。 我算的时候最小调到过0.1。有一次我调到0.2的时候也是浮点溢出，但是调到0.1就可以一直算下去了。
赞一下(1人) 回复此楼
9楼2011-11-15 09:52:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyicheng

金虫 (小有名气)
★
臭水沟(金币+1): 谢谢交流~~ 2011-11-15 15:36:26
引用回帖:
6楼: Originally posted by 希望有了 at 2011-11-14 11:29:26:
什么是数据除数出现无穷小？

many cases when working with turbulence models, the turbulent viscosity might get too large, then it might be possible that at some point the rate of dissipation is becoming zero and hence you will get the floating point error.
赞一下(1人) 回复此楼
10楼2011-11-15 09:59:57
