[求助] 充放电曲线图

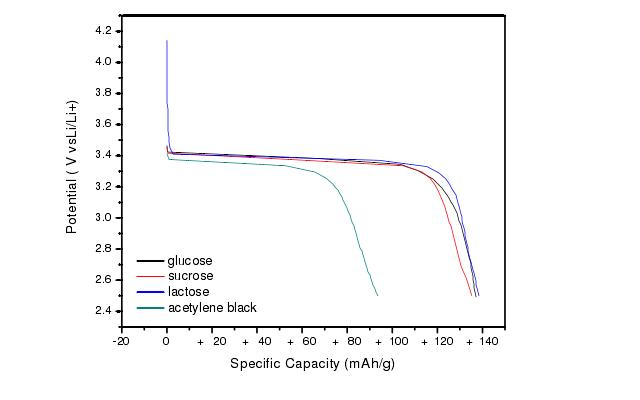

怎么样根据放电曲线图，来获得放电比容量，及充放电效率等信息，小弟刚入门，这些还不懂，求帮助！尤其是只告诉放电曲线和充放电电流的时候，怎么计算充放电效率！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学习！
1楼 2011-11-05 14:37:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三十六计

捐助贵宾 (正式写手)

【答案】应助回帖

这个曲线是放电到2.5v吧？就看2.5v时对应的x轴的比容量a，LFP理论容量是170，用a比上170就是电效率。
实际上这里牵扯到平台的问题。如果是放电到3.0v的话就是看3.0v对应的x轴的比容量，以此类推。
具体概念说不上来，大概就是这么个意思吧？
赞一下 回复此楼
2楼2011-11-05 17:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clucky24

木虫 (正式写手)

锂电 小硕

【答案】应助回帖

LAND充放电仪上就可以直接看到充放电的比容量和充放电效率的，你只要在右边的显示的窗口设置一下就可以，然后直接将数据导出来就可以啦
赞一下 回复此楼
做个新时期的女性~
3楼2011-11-05 21:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhjjnqd110

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by xhjjnqd110 at 2011-11-05 14:37:48:
怎么样根据放电曲线图，来获得放电比容量，及充放电效率等信息，小弟刚入门，这些还不懂，求帮助！尤其是只告诉放电曲线和充放电电流的时候，怎么计算充放电效率！

不是的啊，文献中的解释是，图中是不同碳源合成的LiFeP04/C材料的首周放电曲线，温度为室温、充放电电流为0.3 mA/cm2，约为0.2C。首周放电比容量分别为136.9mAh/g、13 5 .1 mAh/g、、13 8.4mAh/g、93.44mAh/g 首周充放电效率分别为94.21%、91.78%、94.47%、73%。但是136.9/94.21%=144.36；135.1/91.78%=138.12；138.4/94.47%=142.69；93.44/73%=129.22。这又怎么解释啊？求帮助！
赞一下 回复此楼
学习！
4楼2011-11-06 22:53:51
