| 查看: 931 | 回复: 2 | ||
tianhesen金虫 (著名写手)
|
[求助]
合成的纳米LiMn2O4粉末容量偏低
|
|

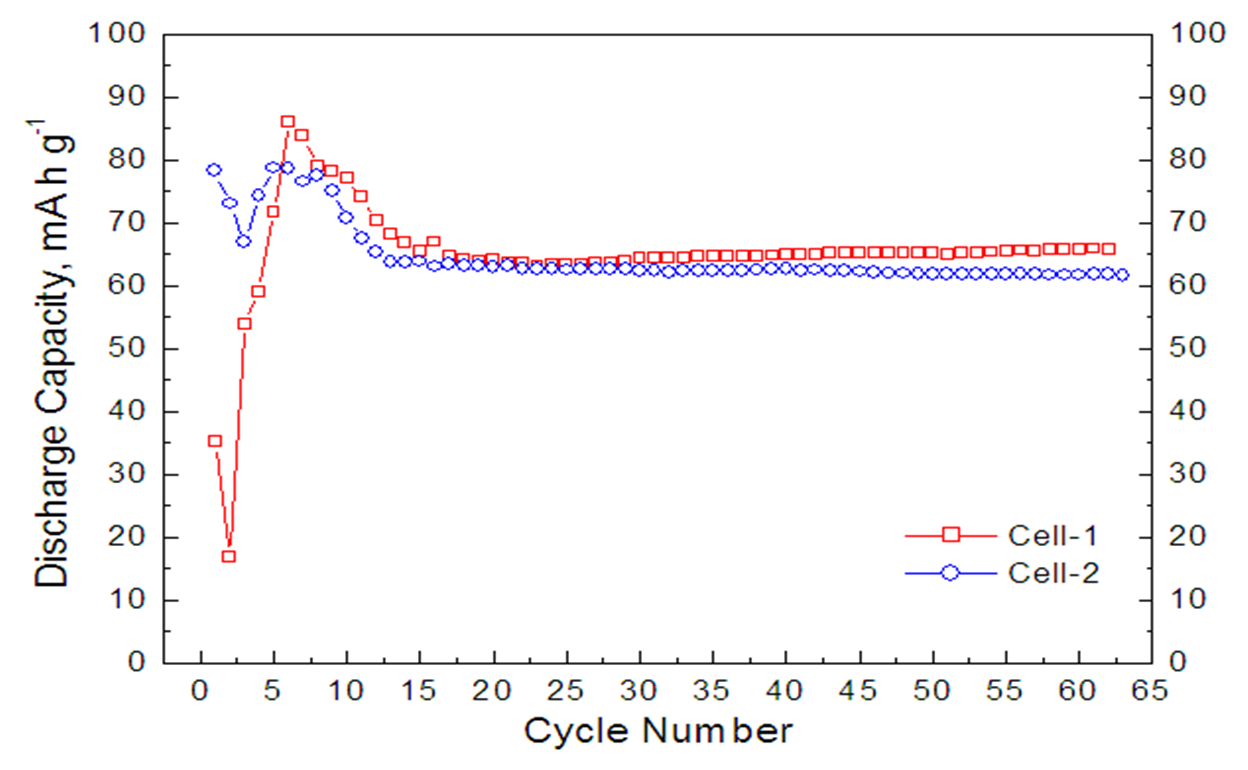

我用硬模板法合成纳米LiMn2O4颗粒，过程如下： 1. 按1 : 2 的化学计量比称取硝酸锂和硝酸锰溶解于无水乙醇中（约1.75 g 硝酸盐/1 g 乙醇），充分搅拌使溶液混合均匀； 2. 将该溶液滴在白色硅胶粉末上，然后在100℃下干燥，如此重复4次,使硅胶孔洞中充满足够的金属硝酸盐； 3. 在马弗炉中600℃恒温下煅烧4h，空气氛围； 4. 然后把烧结后的材料放入盛有 2 mol/L NaOH溶液中（24h）以溶解硅胶模板; 5. 将产物离心洗涤8次，干燥后即得到纳米尺寸的锰酸锂粉体。 利用该纳米LiMn2O4粉末制作纽扣电池（LiMn2O4 : Carbon black: PVDF = 8:1:1），对电极是金属锂片。两个纽扣电池的测试结果（1C）如附件. 粉末合成是仿照一篇文献做的，文献中2C测试时的初始放点容量是115 mAh/g，循环50次后变为100 mAh/g，容量逐渐缓慢下降。而我的合成的材料，初始放点容量低，前面几个cycle的容量不稳定，跟文献差距很远。请问各位同行，这是什么原因呢？此外，我还做过用高温固相法制备LiCoO2 （原料 LiOH, KNO3, Co2O3），得到的材料容量也偏低，所以请问各位大侠，在LiMn2O4、LiCoO2 材料的制备中，应当注意哪些方面？多谢！  |
回复此楼» 猜你喜欢
2027年申博自荐信
已经有0人回复
-
电催化、芬顿、臭氧三大高级氧化工艺工程优缺点横向对比
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有132人回复
-
Journal of Alloys and Compounds投稿过程
已经有2人回复
-
澳大利亚皇家墨尔本理工大学（RMIT）理学院招收2027博士生
已经有62人回复
-
为什么现在电催化越来越卷？从“只看效果”到“全周期低成本”选型转变
已经有0人回复
-
电催化氧化反应器现场运维，不可忽视的安全风险与防控措施
已经有0人回复
-
电池测试中dQ/dV怎么理解
已经有1人回复
-
精细化工浓水做零排放，前端到底该配什么氧化工艺？
已经有0人回复
-
大湾区大学姚瑶课题组2027届博士生招生 （与中山大学联合培养）
已经有19人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 用VASP计算 LiMn2O4能带 高对称点怎么选呀，有计算过的能给个参考样本吗
已经有3人回复
- 扣式电池正极材料的volumetric capacity怎么计算？
已经有17人回复
- 【讨论】锂电池首次效率问题
已经有9人回复
- 【其他】从新材料到空气电池，大型电池研究步入正轨（一）：正极材料
已经有49人回复
2楼2011-12-23 16:50:02
crazylithi
铁杆木虫 (知名作家)
- 应助: 106 (高中生)
- 金币: 6460.7
- 散金: 8100
- 红花: 39
- 帖子: 6819
- 在线: 1765.6小时
- 虫号: 619373
- 注册: 2008-10-07
- 专业: 电化学
3楼2011-12-23 17:25:20
