[求助]

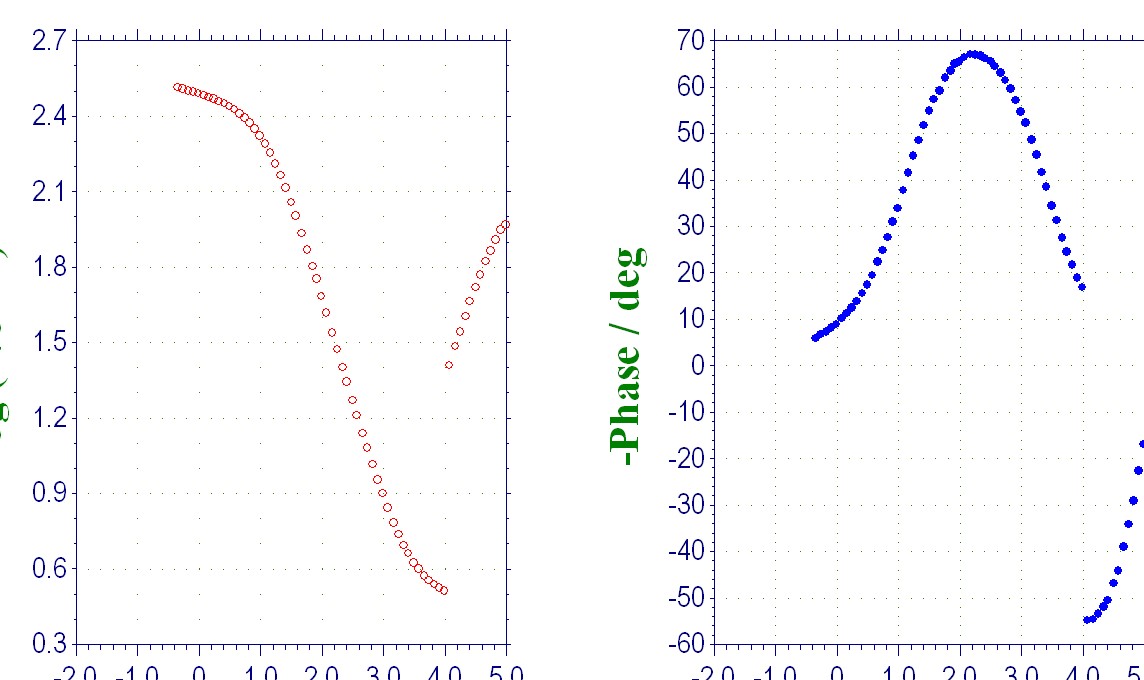

交流阻抗图为何是这样的，以前不是这样的！
|
|||||
请问各位大侠，为何我的交流阻抗图做得这么的难看，前段时间做得不是这样的哈，难道是机器坏了？ |
回复此楼» 收录本帖的淘帖专辑推荐
 12345 | 锂电 实验操作 | 电化学，腐蚀，阴极沉积，阳极氧化 |
» 猜你喜欢
湖南农业大学能源材料创新团队招收2025化学专业研究生（学硕）调剂
已经有0人回复
-
2026年西华大学材料学院-材料近净成形与表面技术研究团队-招收调剂研究生
已经有9人回复
-
分析化学论文润色/翻译怎么收费?
已经有122人回复
-
调剂信息
已经有0人回复
-
华南理工0703化学，总分336求调剂
已经有1人回复
-
河北农大生物与医药专业招收调剂，名额充足
已经有0人回复
-
齐鲁工业大学 国家重点实验室-新能源、锂离子电池、材料、化学方向
已经有0人回复
-
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有57人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有64人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 为何我的交流阻抗图拟合是这个样子？？跪求解释
已经有5人回复
- 请教大侠交流阻抗图
已经有14人回复
- 交流阻抗图的起始点为何不是0？
已经有7人回复
- 为何我的交流阻抗图的起点不是0？
已经有12人回复
- 【求助】求助交流阻抗图分析
已经有3人回复
- 【求助】交流阻抗图谱解析
已经有27人回复
- 【求助】求助高手交流阻抗图 拟合等效电路的问题
已经有19人回复
- 【求助】交流阻抗图谱识别
已经有20人回复
- 【求助】锂电做出的来的交流阻抗图，看明白，求助！
已经有21人回复
- 【求助】我做的EIS图怎么是这个形状？是不是有问题？
已经有23人回复
- 【求助】关于两个弧的交流阻抗图
已经有6人回复
- 【求助】关于交流阻抗图拟合
已经有24人回复
- 请教:为什么交流阻抗图谱中要标出频率
已经有9人回复
2楼2011-11-03 21:43:21
lyhyy
捐助贵宾 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1563.9
- 散金: 113
- 红花: 4
- 沙发: 1
- 帖子: 868
- 在线: 100.6小时
- 虫号: 1465441
- 注册: 2011-10-28
- 性别: GG
- 专业: 无机非金属类电介质与电解
3楼2011-11-04 01:20:19
4楼2011-11-04 08:01:57
战国时代
铁杆木虫 (著名写手)
- ECEPI: 23
- 应助: 105 (高中生)
- 贵宾: 0.981
- 金币: 11331.8
- 散金: 1220
- 红花: 50
- 沙发: 1
- 帖子: 1718
- 在线: 746.6小时
- 虫号: 1119272
- 注册: 2010-10-11
- 专业: 制造系统与自动化
【答案】应助回帖
zlin(ECEPI+1): 鼓励应助！ 2011-11-04 09:52:21
xychenyao(金币+15): 谢谢你啊，希望以后加强交流，我再尝试一下哈! 2011-11-04 15:23:26
xychenyao(金币+15): 谢谢你啊，希望以后加强交流，我再尝试一下哈! 2011-11-04 15:23:26
|
楼主这个情况我也遇到我，可能是在这个高频时候，体系会有一个变化。你可以在对比试样上面看看，有没有。还有过24h后再测量一次，看看有没有。从bode图中可以看到这样的阶跃，你看看Nyquist图有没有什么太大的变化。如果就这一个试样在这一个时刻，出现这样的试样，可能是由于偶然误差所致，这样它不会对实验有很大的影响。你到时候作图的时候，将数据倒到excel里面，然后将阶跃后，面所有数据统一加或减去这个阶跃量，就可以作图啦。 不知道我有没有说清楚呢，呵呵 goodluck  |
