[求助] 气体质量流量计

各位虫友 最近试验老板让搭建实验装置 汽车尾气方面 但是气路方面关于配混合器我有几个疑问
1 质量流量计是否为读数为ml/min,计算时考虑压力 气体密度不?
2 下面是我的配气方案,不知道是否正确  请大家提出宝贵意见 以及我在选用质量流量计时需要考虑因素 谢谢大家了


检测条件
气体组成:NO:1000ppm,     NH3:1000ppm,  O2:5%,  余:N2
空速:       30000h-1

2 气体方案
序列号        气体成分            浓度(%)           Y %
1        N2             99.999        T40L/15.0Mpa
2        O2             99.999        T40L/15.0Mpa
3        NO/ N2                 4                      T40L/15.0Mpa
4        NH3/ N2                 4                      T40L/15.0Mpa

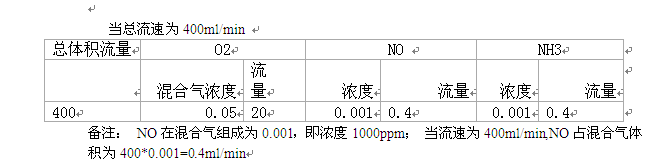

当总流速为400ml/min

备注: NO在混合气组成为0.001,即浓度1000ppm; 当流速为400ml/min,NO占混合气体积为400*0.001=0.4ml/min

质量流量计


质量流量计        范围        浓度(%)
总流量计          0-800        99.999
O2                        0-40        99.999
NO/ N2                        0-20        4
NH3/ N2                        0-20        4

[ Last edited by pangleigtt on 2011-10-25 at 15:57 ]
回复此楼
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yuxi5060

铁虫 (小有名气)

【答案】应助回帖

pangleigtt(金币+1): 2011-10-27 15:16:59
pangleigtt(金币+1): 2011-12-15 10:55:32
应该考虑温度和压强,具体可以看http://wenku.baidu.com/view/0e11f060ddccda38376baf36.html
2楼2011-10-27 10:51:38
