掉下的石头铁杆木虫 (小有名气)
|
[求助]
画三坐标柱状图
|
||||
|

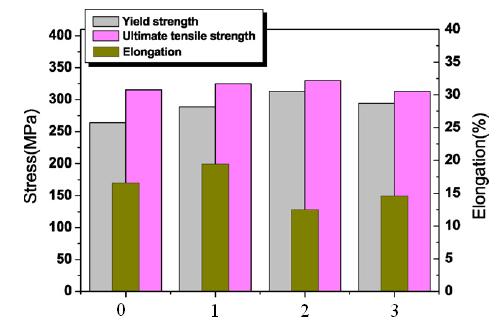

如何画这样的柱状图啊，XDJM过来围观啊，在线等，谢谢 希望大侠能把详细步骤交给我，找了好久查教程没找到。  柱状图 |
回复此楼» 收录本帖的淘帖专辑推荐
 Origin常见问题集锦 | SCI的基础与成功之路 | Origin-数据处理 |
» 猜你喜欢
论文撤稿了
已经有8人回复
-
博士申请
已经有7人回复
-
青B发送上会通知了吗
已经有8人回复
-
化学专业申博
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
评审有感
已经有27人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
2楼2011-10-18 18:07:00
FANXH1987
木虫 (著名写手)
SLS
- 应助: 8 (幼儿园)
- 金币: 6759.2
- 散金: 1000
- 红花: 51
- 帖子: 1567
- 在线: 389.6小时
- 虫号: 1245017
- 注册: 2011-03-25
- 性别: GG
- 专业: 高分子物理与高分子物理化
3楼2011-10-18 18:23:03
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
【答案】应助回帖
★ ★
掉下的石头(金币+10): 太强悍了，谢谢！ 2011-10-18 21:43:09
shaojiyeah(金币+2, EPI+1): 感谢专家！ 2011-10-18 21:51:36
掉下的石头(金币+10): 太强悍了，谢谢！ 2011-10-18 21:43:09
shaojiyeah(金币+2, EPI+1): 感谢专家！ 2011-10-18 21:51:36
|

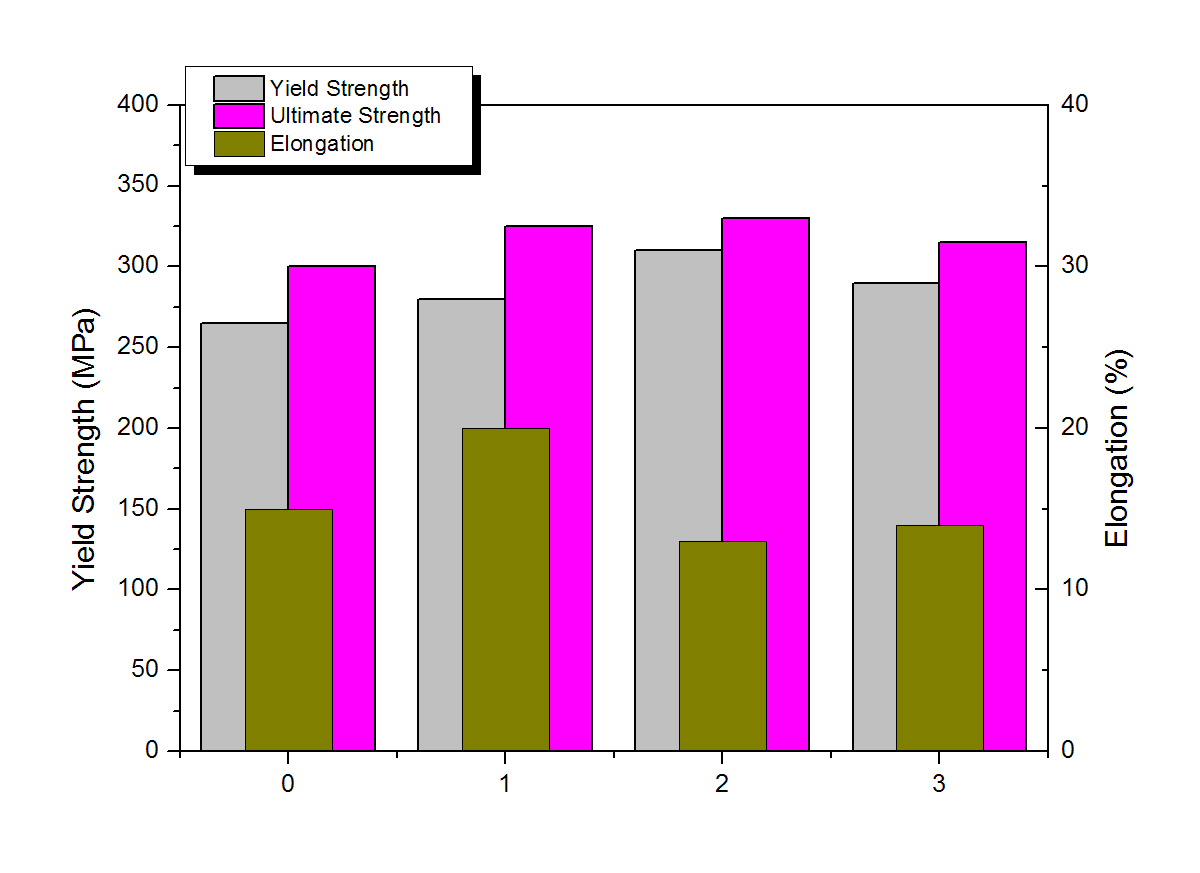

1. 原始数据共4列，A为0，1，2，3，B，C 列为强度，D列为伸长率 2. 选中B，C列， Plot : Column/Bar : Bar，修正X，Y轴名称， 双击坐标轴， Scale : Vertical : From:0，to 410， Title&Fomat : Top：Show Axsis & Tick , Major Minor都选 None(这里是为了图例在轴前时无遮挡) 双击柱状图，修改颜色，Group:Edit Mode: Indepent ，分别修改两个柱形的颜色，均为LT开头 3. 单击工具栏上的Add Right-Y Layer按钮，右击图层数字2：Layer Content...，将Book1_D(即Elongation)数据填入，但此时Layer形式为Line双击该折线，将Plot Type改为Column/Bar，同时Spacing 选项卡: Gap Between...改为60%, 双击柱状图，修改颜色；双击右侧Y轴，修改其Scale为0-40，Increments为5 4. 右击图例：Properties : Backgroud :改为Shadow 同时添加1行“\l(2.1) %(2.1)”，确定即可 |
4楼2011-10-18 20:10:31
