[求助] 【求助】光学方面小白求助柱面透镜的选择

请问光学方面的高人,我想把直径0.8mm的光斑通过透镜变为长10mm,宽2mm的条形光,看到文献中用柱面透镜,但我查到凹柱面透镜只能在一个方向展宽,这样是不是依次通过轴线垂直的一对透镜?最重要的是透镜的参数应该怎样选择?实验卡在这里,非常着急,请高手不吝赐教。谢谢!!!

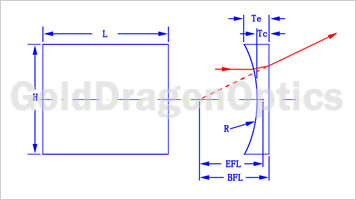

凹柱面镜
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小流萤

木虫 (小有名气)

光学方面的高手来指导一下吧,急啊
2楼2011-10-15 23:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciton-wu

木虫 (正式写手)

【答案】应助回帖

小流萤(金币+15): 非常感谢首先回帖,且提供了一种新思路。 2011-10-17 23:53:09
使用单一透镜较难满足要求。你可以先用球面透镜将其发散为直径10mm 的圆斑,再用柱镜调成你要的光斑
我有三宝,持而保之.一曰慈,二曰俭,三曰不敢为天下先---道德经
3楼2011-10-16 20:43:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jshine

至尊木虫 (著名写手)

【答案】应助回帖

小流萤(金币+5): 谢谢~ 2011-10-17 23:54:47
两个柱面透镜垂直放置
事态为什么炎凉,我们社会需要什么
4楼2011-10-17 10:52:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

小流萤(金币+15): 非常感谢~光源更具体参数还不知,现在先想购买符合要求的透镜,等遇到了新的问题再向你请教^_^ 2011-10-18 00:12:43
“依次通过轴线垂直的一对透镜”
应该是对的
对光束质量(分布)有要求吗
光源是什么
请给出具体参数(越具体越好)
sunyu730_emuch@126.com
5楼2011-10-17 13:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0272323

金虫 (小有名气)

【答案】应助回帖

小流萤(金币+20): 非常感谢详尽的回答,高手啊^_^ 2011-10-18 00:14:40
小流萤(金币+5): 谢谢~ 2011-10-19 22:50:32
看你要准直光的光斑还是发散光的,
发散光的话一片柱面镜就行,最多加一片球面镜,方法是先把原始光斑搞到2mmx2mm(用球面镜或者让光斑自己散到这么大都行),放张纸在那,然后在前面的光路里加上那片柱面镜,前后调整位置,直到纸上光斑变成10mmx2mm
准直光的话,两片柱面镜,两片球面镜,现用球面镜把光扩束成2mmx2mm的准直光,然后加柱面镜(平行),把一个方向扩束成10mm的准直光
还有很多别的方法,上面的原则是柱面镜稀少,球面镜多。
还有,整不成均匀分布的长条,只能相对均匀,分布还是高斯型。如果要均匀分布,的用光阑什么的
6楼2011-10-17 13:45:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L249890962G

铁杆木虫 (小有名气)

大哥,你是怎么解决的?我现在遇到了同样的问题
7楼2015-06-18 08:58:26
