[求助] 制冷循环-求制冷剂流量

简单的制冷循环模拟，
R22制冷剂，4摄氏度下蒸发制冷量为20kw，
压缩机低压为0.56MPa，高压为1.53MPa
求制冷剂质量流量?
使用了tear stream 设置stream 1初值，计算结果与初值完全一致，初值没起到作用。
不知问题出现在什么地方，请指点。
谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-13 22:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

臭水沟

荣誉版主 (知名作家)

化工小生

【答案】应助回帖

★ ★ ★
xiegangmai(金币+3): 谢谢应助！ 2011-10-14 20:42:09
真巧，我目前正好在看制冷技术的相关书~

要不然，我还真帮不了你！呵呵。。。

以下仅是我的个人看法，如果有错，请指出，共同学习共同提高！

如果手算的话，太简单了，m＝Q0/(h1-h4)，已知R22温度压力，h1,h2是可以查表得出的！

但是如何用ASPEN plus来模拟，这个我首先申明，我没有做过!但是计算的收敛的方式就是以物料平衡进行的，所以你设置的其他参数来求质量流量，应该得不到质量流量的。

或者ASPEN PLUS也可以算，但是你得用用户模型了，但是ASPEN PLUS的用户模型个人认为太复杂了，花的太多时间，还不如自己直接编个专业的程序了，当然ASPEN的物性计算方面及其他系统是非常强大的，要想达到它的水准还是相当难的！人家ASPEN的几百个博士不是开玩笑的，呵呵 。。。

我的想法是，你可以设置好一定的质量流量，来求制冷量，通过灵敏度分析，以质量流量为操作变量，将制冷量设为因变量，这样就可以得到制冷量随质量流量的一个变化曲线，当制冷量为20KW时，就可以得知相应的质量流量。
赞一下(3人) 回复此楼
好好生活，勤奋科研！个人博客：http://blog.sina.com.cn/seais1314
2楼2011-10-14 09:20:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

heattransfet

新虫 (职业作家)
★ ★
臭水沟(金币+2): 谢谢交流~~ 2011-10-14 11:17:09
引用回帖:
2楼: Originally posted by 臭水沟 at 2011-10-14 09:20:16:
真巧，我目前正好在看制冷技术的相关书~

要不然，我还真帮不了你！呵呵。。。

以下仅是我的个人看法，如果有错，请指出，共同学习共同提高！

如果手算的话，太简单了，m＝Q0/(h1-h4)，已知R22温度压力， ...

分析的相当到位

“你可以设置好一定的质量流量，来求制冷量，通过灵敏度分析，以质量流量为操作变量，将制冷量设为因变量，这样就可以得到制冷量随质量流量的一个变化曲线，当制冷量为20KW时，就可以得知相应的质量流量。”这相当于化学上的标准曲线制作

灵敏度分析指什么？在哪分析？
赞一下(2人) 回复此楼
此号从今天（2012-06-25）开始不用了。。。。。。。。
3楼2011-10-14 10:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

臭水沟

荣誉版主 (知名作家)

化工小生

【答案】应助回帖

★ ★
xiegangmai(金币+2): 辛苦了！ 2011-10-14 20:42:24
todayyoung(金币+5): 2011-10-15 10:03:42
引用回帖:
3楼: Originally posted by heattransfet at 2011-10-14 10:15:25:
分析的相当到位

“你可以设置好一定的质量流量，来求制冷量，通过灵敏度分析，以质量流量为操作变量，将制冷量设为因变量，这样就可以得到制冷量随质量流量的一个变化曲线，当制冷量为20KW ...

呵呵。。。专家过奖了~~

专家不是搞CFD的么，对ASPEN也感兴趣？

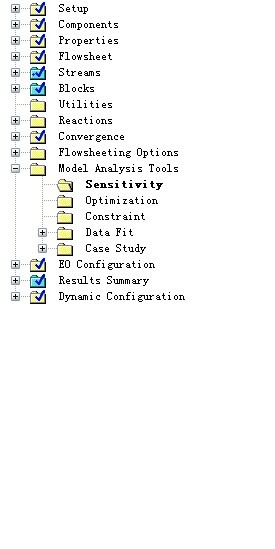

在下面这个图中的，sensitivity中设置也可以了！
赞一下(1人) 回复此楼
好好生活，勤奋科研！个人博客：http://blog.sina.com.cn/seais1314
4楼2011-10-14 10:35:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nono2009

超级版主 (文学泰斗)

No gains, no pains.

优秀区长优秀区长优秀区长优秀区长优秀版主
★ ★ ★ ★
臭水沟(金币+2): 谢谢交流~~ 2011-10-14 11:17:18
xiegangmai(金币+2): 谢谢参与！ 2011-12-13 21:24:52
我不懂APSEN，所以无从回答楼主提出的APSEN相关问题。下面算是从制冷系统仿真角度简单探讨一下：
如果蒸发压力、冷凝压力都给定了，那就是一个循环分析了，并非制冷系统仿真。这是流量可以使用一个压缩机模型来求取，在真实系统中也主要是压缩机决定系统流量（容量）。
赞一下(2人) 回复此楼
5楼2011-10-14 10:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

todayyoung

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 臭水沟 at 2011-10-14 10:35:54:
呵呵。。。专家过奖了~~

专家不是搞CFD的么，对ASPEN也感兴趣？

在下面这个图中的，sensitivity中设置也可以了！

aspen plus中 可以修改默认计算结果的单位么
功率单位计算结果总是 GCAL/HR, 能改成kW么？
赞一下 回复此楼
6楼2011-10-15 10:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

臭水沟

荣誉版主 (知名作家)

化工小生
★
xiegangmai(金币+1): 谢谢参与！ 2011-10-16 22:12:17
可以

SETUP－》GLOBAL－》UNITS OF MEASUREMENT  下设置输入输出单位
赞一下(1人) 回复此楼
好好生活，勤奋科研！个人博客：http://blog.sina.com.cn/seais1314
7楼2011-10-15 11:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohaiyi

铁杆木虫 (正式写手)
★ ★
xiegangmai(金币+2): 谢谢参与！ 2011-10-16 22:12:24
可以成功实践的，不需要外界编程，要注意两点
1. 各个模块的条件设置一定要合理
2.用“设计规定”功能实现求解，结果约为0.127kg/s 热功率为19.9995kW
赞一下(1人) 回复此楼
8楼2011-10-15 23:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

todayyoung

银虫 (小有名气)
引用回帖:
8楼: Originally posted by xiaohaiyi at 2011-10-15 23:01:06:
可以成功实践的，不需要外界编程，要注意两点
1. 各个模块的条件设置一定要合理
2.用“设计规定”功能实现求解，结果约为0.127kg/s 热功率为19.9995kW

这个方法很好，是我想要的结果，谢谢。
赞一下 回复此楼
9楼2011-10-16 22:10:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ykz2000

木虫 (正式写手)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-12-13 21:25:38
这个问题我也注意到了。采用灵敏度分析和设计规定可以实现。对于楼主提出的tear疑问，我找到了原因，但没有答案。tear计算的压缩机入口条件流量没有变化，但温度变为60多度。这个条件是收敛的。所以问题的关键在于压缩机入口设为tear并不能保证是压力、温度还是流量改变。这个例子是温度改变，但楼主显然希望是流量改变以满足收敛。这个问题我还不知道答案。 不知道有高手吗？
赞一下(1人) 回复此楼
10楼2011-12-13 19:02:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
