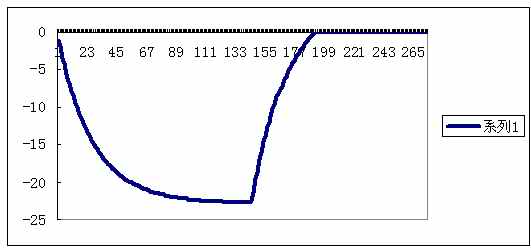

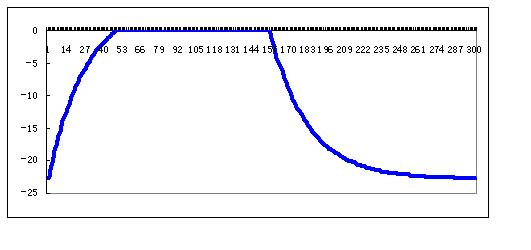

[交流] 如何对方波进行FIR滤波生成此波形

如题





[ Last edited by syy2468 on 2011-10-11 at 10:43 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighterjzh

金虫 (正式写手)


★
小木虫(金币+0.5):给个红包,谢谢回帖
syy2468(金币+3): 2011-10-12 10:58:04
对比方波和上述给定的波形的频率,选取合适的截止频率和通带及阻带波动指标,然后即可设计合适的FIR滤波器
2楼2011-10-11 21:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsp2008

铁杆木虫 (初入文坛)


★
小木虫(金币+0.5):给个红包,谢谢回帖
syy2468(金币+2): 2011-10-12 10:58:11
模拟电路用RC电路,FIR滤波器采用低通滤波器。
3楼2011-10-11 22:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)


syy2468(金币+1): 我在用RC积分,可是下降部分有点小问题 2011-10-13 23:02:55
积分
4楼2011-10-12 10:13:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syy2468

金虫 (正式写手)


引用回帖:
4楼: Originally posted by feng_zc at 2011-10-12 10:13:21:
积分

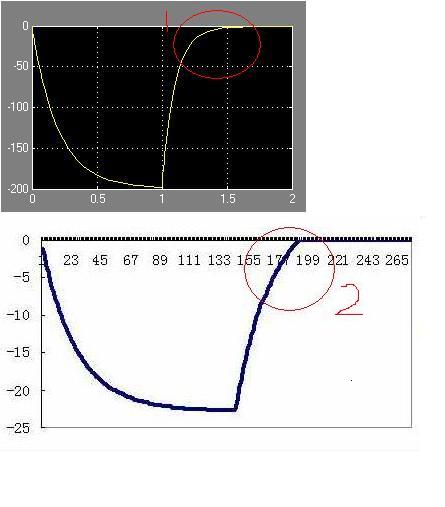

上面图曲线是RC积分得到的,红圈1总弧度太弯,而我想得到的是下图红圈2中那样的曲线,该怎么做呢?


5楼2011-10-13 23:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangjian8308

金虫 (正式写手)


★
小木虫(金币+0.5):给个红包,谢谢回帖
syy2468(金币+1): 谢谢,可以详细向您请教吗,请查收信箱 2011-10-18 09:03:56
用MATLAB里面的工具箱可以很容易实现的!
6楼2011-10-14 15:22:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)


★
小木虫(金币+0.5):给个红包,谢谢回帖
syy2468(金币+5): 非常感谢,可以细聊吗 2011-10-17 09:14:39
1、用2个步长:负积分步长、正积分步长,你需要做非线性处理的在正积分段,所以正积分步长应较大,上升速度较快,正积分累加值应可以大于0,不能提前溢出。
2、设门限值(取为0),小于门限则线性输出,超过门限则限幅。即得到你需要的输出。
7楼2011-10-16 12:04:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syy2468

金虫 (正式写手)


引用回帖:
7楼: Originally posted by feng_zc at 2011-10-16 12:04:47:
1、用2个步长:负积分步长、正积分步长,你需要做非线性处理的在正积分段,所以正积分步长应较大,上升速度较快,正积分累加值应可以大于0,不能提前溢出。
2、设门限值(取为0),小于门限则线性输出,超过门限 ...

疑问:
1、正积分步长大,就是时间常数大吗,上升速度应该慢呀
2、不太明白什么是正积分累加值
3、小于门限则线性输出,对于积分如何做到线性输出呢

对于以上疑问,我也正在查资料,恳请您帮忙解决,特别是疑问3,谢谢
8楼2011-10-18 09:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)


★
小木虫(金币+0.5):给个红包,谢谢回帖
1.本人表达错误,应为累加值步进量,步长恒定。
2.正积分就是积分值越加越大。
3.是非线性处理,由程序实现,即一个 if()  else 判断句。
9楼2011-10-18 12:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syy2468

金虫 (正式写手)


引用回帖:
9楼: Originally posted by feng_zc at 2011-10-18 12:12:31:
1.本人表达错误,应为累加值步进量,步长恒定。
2.正积分就是积分值越加越大。
3.是非线性处理,由程序实现,即一个 if()  else 判断句。

可否详细向您请教,联系方式已发至您的短消息内
10楼2011-10-18 17:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
