[资源] 【分享】生物法处理VOCs反应器示意图总汇【已搜索无重复】

做开题时候，用到的图片，和大家分享一下

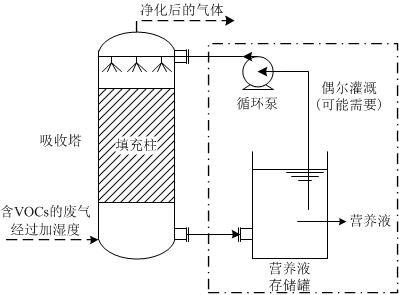

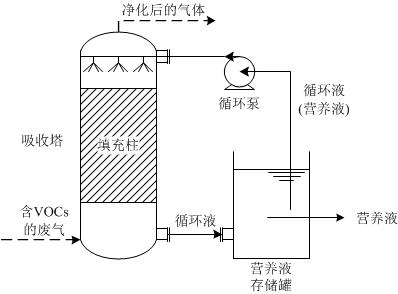

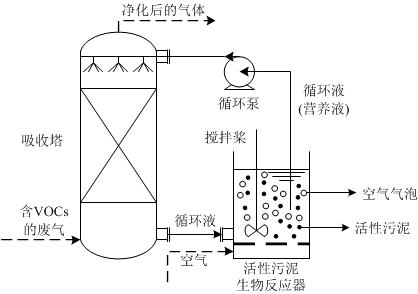

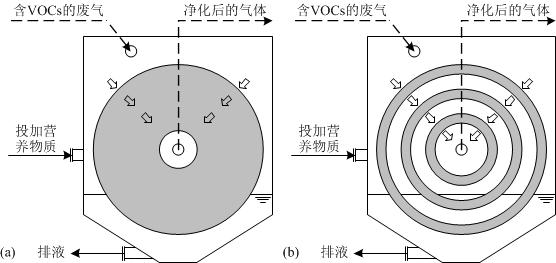

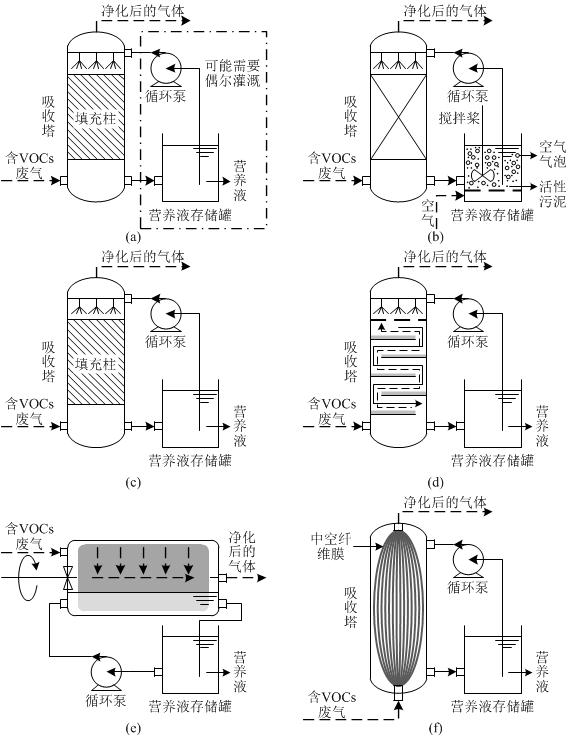

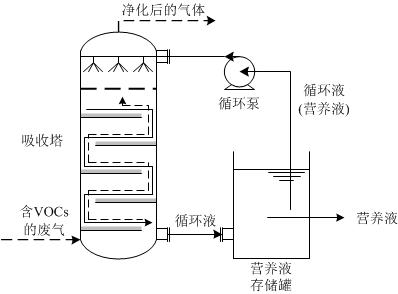

(a)生物过滤器单元示意图; (b)生物洗涤器示意图; (c)生物滴滤池示意图; (d)只有五个踏板的生物板式塔简示图, 以更好地现实流体流动方向和板表面上附着的生物膜; (e)转鼓生物过滤器示意图(单盘式); (f)膜生物反应器(中空纤维膜式, 单个组件)












[ 来自科研家族 木虫环保 ]
回复此楼

» 收录本帖的淘帖专辑推荐

精品资源 wzwperfect的ppt资源 资源 science

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-04 20:06:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rocky_sxx

木虫 (小有名气)

★★★★★ 五星级,优秀推荐

LZ自己做的？
回复此楼
2楼2011-10-04 20:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzwperfect

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by rocky_sxx at 2011-10-04 20:59:26:
LZ自己做的？

根据别人已有的图再加以略微美化!谢谢评价！
赞一下 回复此楼
3楼2011-10-04 21:16:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

瓦牛

新虫 (初入文坛)

★★★ 三星级,支持鼓励

楼主厉害啊
回复此楼
6楼2011-10-05 10:49:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzwperfect

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 瓦牛 at 2011-10-05 10:49:07:
楼主厉害啊

哈哈，谢谢，用心即可
赞一下 回复此楼
7楼2011-10-05 15:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imscyn

铁杆木虫 (职业作家)

★★★★★ 五星级,优秀推荐

不错，有点用
回复此楼
8楼2011-10-05 21:49:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzwperfect

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by imscyn at 2011-10-05 21:49:58:
不错，有点用

感谢大虾们的厚爱，关键是给大家一个参考！这几个反应器的画风相近，所以给大家咯参考，有需要的其实更推荐大家亲手去自己绘制，如果就为了混个毕业，截图即可~~~
