[交流] 【有奖活动】环境版贴图活动之环保设备——参与就有奖励 已有18人参与

环境版贴图活动之环保设备

活动宗旨


[eimg]ed/9c/1033096_1305800914_872.gif[/img]



      虽说很多东西是书本上学不到，尤其是准备做工程的虫子，第一次接触还真的有点不知所措，但是如果能先看看一些环保设备的实物图，我想无论是对画cad图或者去工程现象多少会有点帮助！
       环保设备是环境版贴图系列活动的第一季，如果反应良好，后期将会陆续开展其他有趣的贴图活动！

奖励制度

       凡成功上传图片并做介绍的回帖至少奖励5BB，如果介绍详细对大家特别有用的回帖将追加环境版专家指数EEPI一枚。欢迎虫子们积极参与哦！（纯表无奖励）
注意事项

活动时间：2011.10.01——2011.10.31
小木虫环境版享有对本活动的最终解释权。
回复此楼

» 收录本帖的淘帖专辑推荐

关注 资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
http://adagiolife.taobao.com纯手工小店
1楼 2011-10-01 11:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowhuli

至尊木虫 (知名作家)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
poyoro(金币+10, EEPI+1): Wonderful 2011-10-02 23:44:42

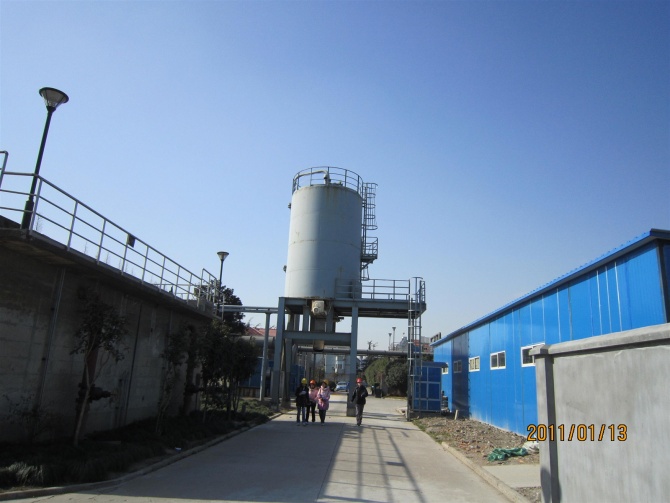

压滤后污泥的料仓

料仓/筒仓在（污物）处理厂的设计中主要承担3种角色。

1、料仓/筒仓被集成到处理流程之中，平衡物料进出，并对最终的排泄计量。

2、料仓/筒仓被用于装车。料仓/筒仓的存储体积说明了处理厂排泄污泥的能力。

3、 最后，料仓/筒仓用来接收从其他工厂送来的污泥。

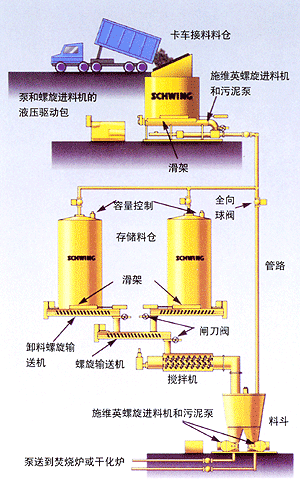

示意图

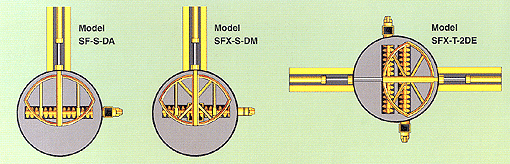

示意图

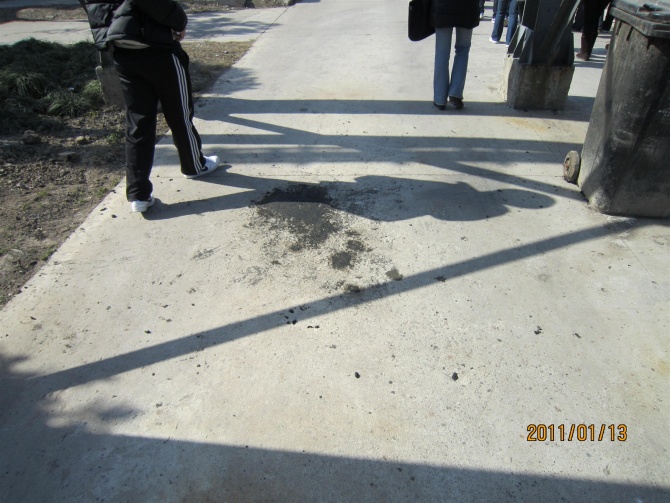

料仓 底部遗落了一些污泥


[ Last edited by snowhuli on 2011-10-2 at 12:33 ]
赞一下(2人) 回复此楼
2楼2011-10-02 12:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowhuli

至尊木虫 (知名作家)
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
kanavaro11(金币+5): 感谢参与！ 2011-10-03 08:03:23

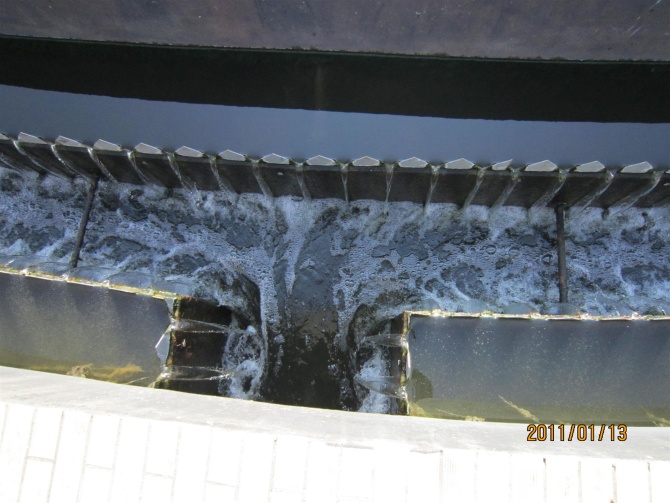

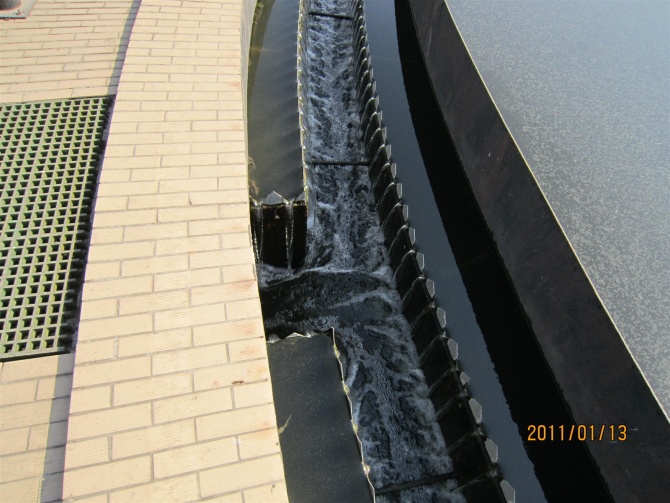

三角堰
二沉池出水的装置
这个就不需要详细说明了
赞一下(2人) 回复此楼
3楼2011-10-02 12:35:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowhuli

至尊木虫 (知名作家)
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
kanavaro11(金币+5): 感谢参与！ 2011-10-03 08:03:32

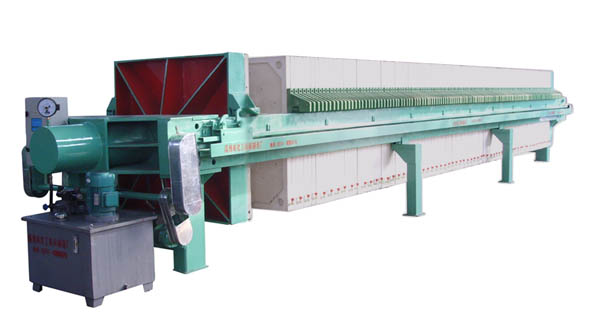

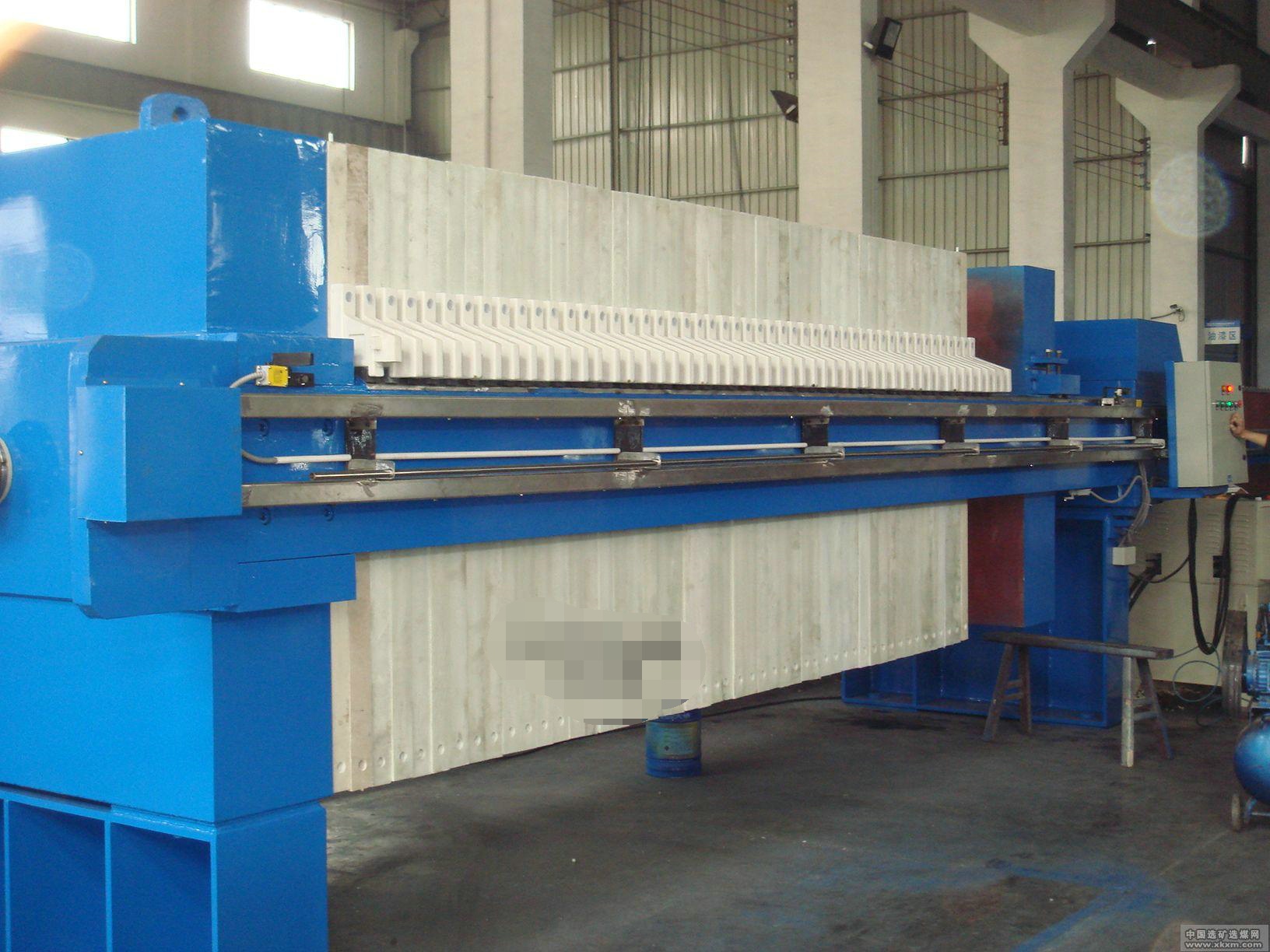

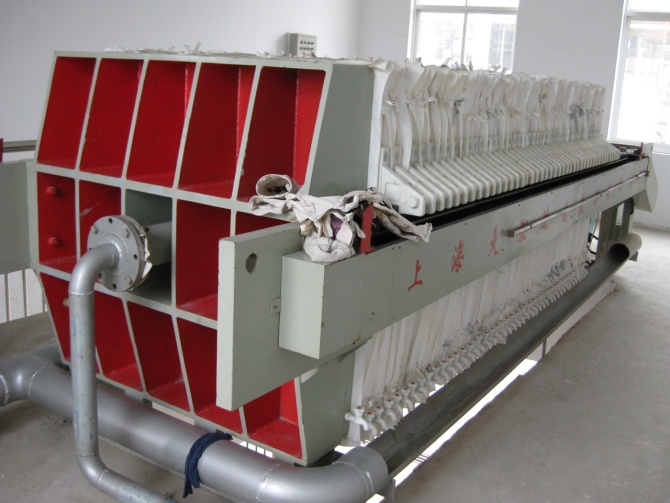

板框式压滤机是悬浮液固、液两相分离的理想设备，具有轻巧、灵活、可靠等特点。其中手动式、手动千斤顶式手工操作，简便易行，滤渣含水量低。被广泛应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工业污水处理；液压式为机、电、液一体式。采用液压压紧，手动机械锁紧保压。操作维护板框压滤机适用于制糖、制药、化工、染料、冶金、洗煤、硼砂、黄金、淀粉、食品和污水处理等行业，以过滤形式进固液分离，它是对物料适应性较广的一种中小型分离机械设备。





压滤机滤布特性：
　　涤纶滤布：耐酸性强/耐碱性弱碱/耐磨性强/耐热性170°C；
　　锦纶滤布：耐酸性较差/耐碱性良好/耐磨性强/耐热性 130°C
　　丙纶滤布：耐酸性良好/耐碱性强/耐磨性好/耐热性90°C
　　维纶滤布：耐酸性差/耐碱性强/耐磨性好/耐热性100°C

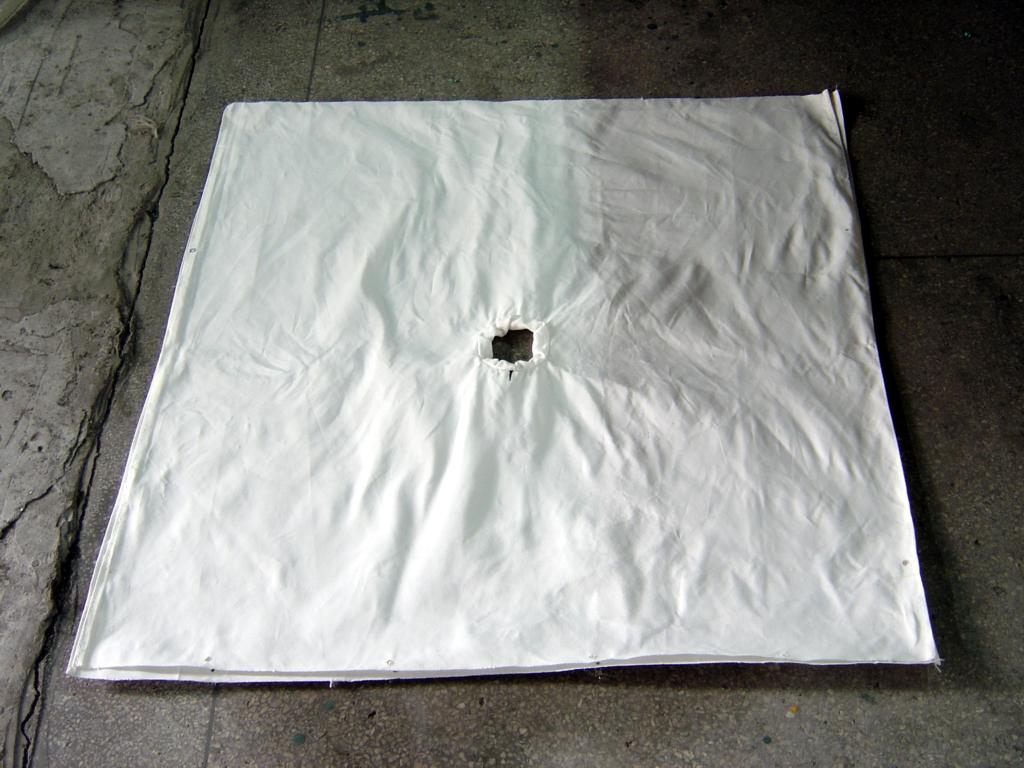

滤布

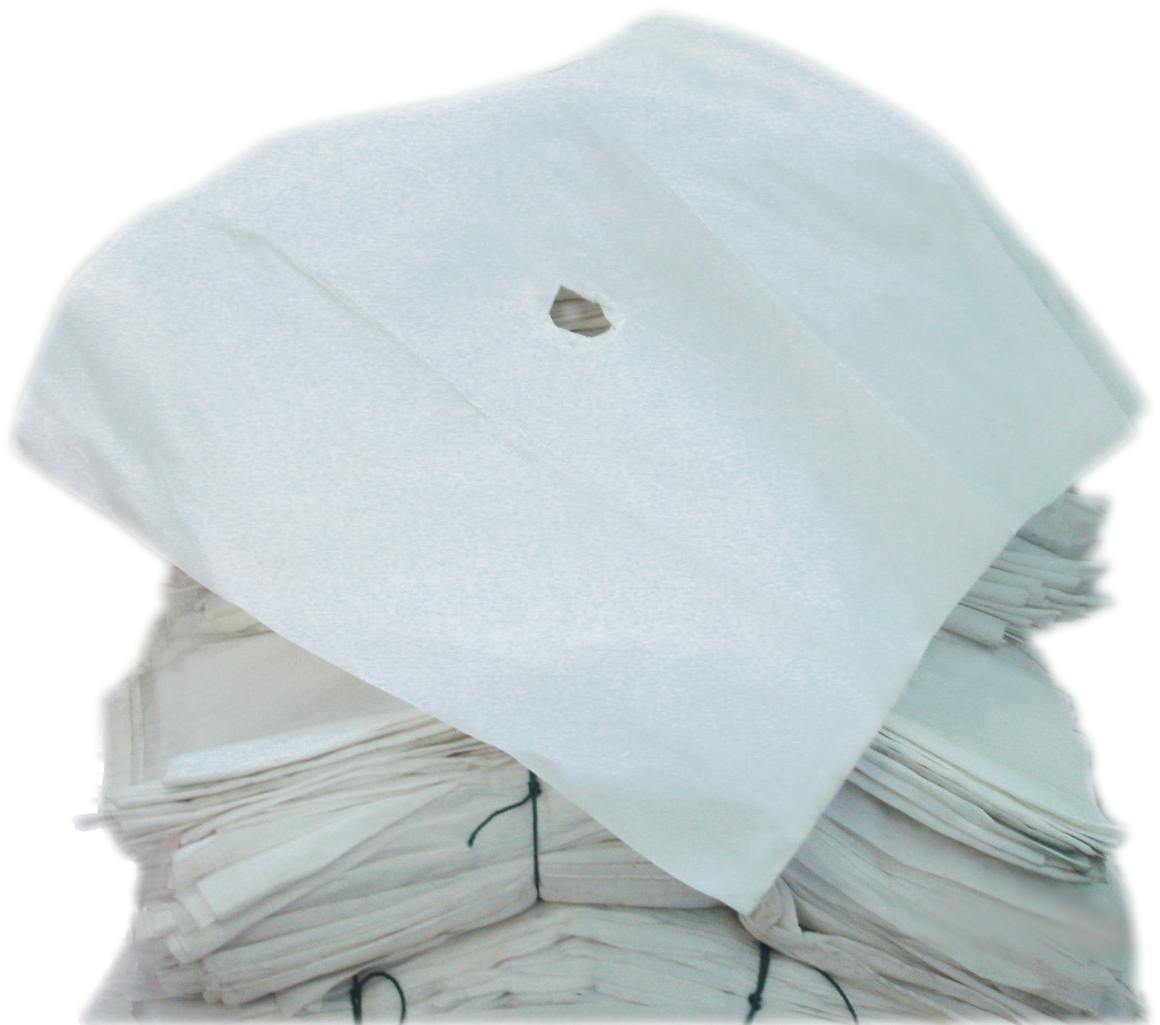

滤布


[ Last edited by snowhuli on 2011-10-2 at 12:50 ]
赞一下(2人) 回复此楼
4楼2011-10-02 12:45:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xue学无止境

银虫 (正式写手)
★ ★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
kanavaro11(金币+1): 请上传 2011-10-05 11:01:27
kanavaro11(金币+5): 鼓励一下 不容易！ 2011-10-06 08:07:04

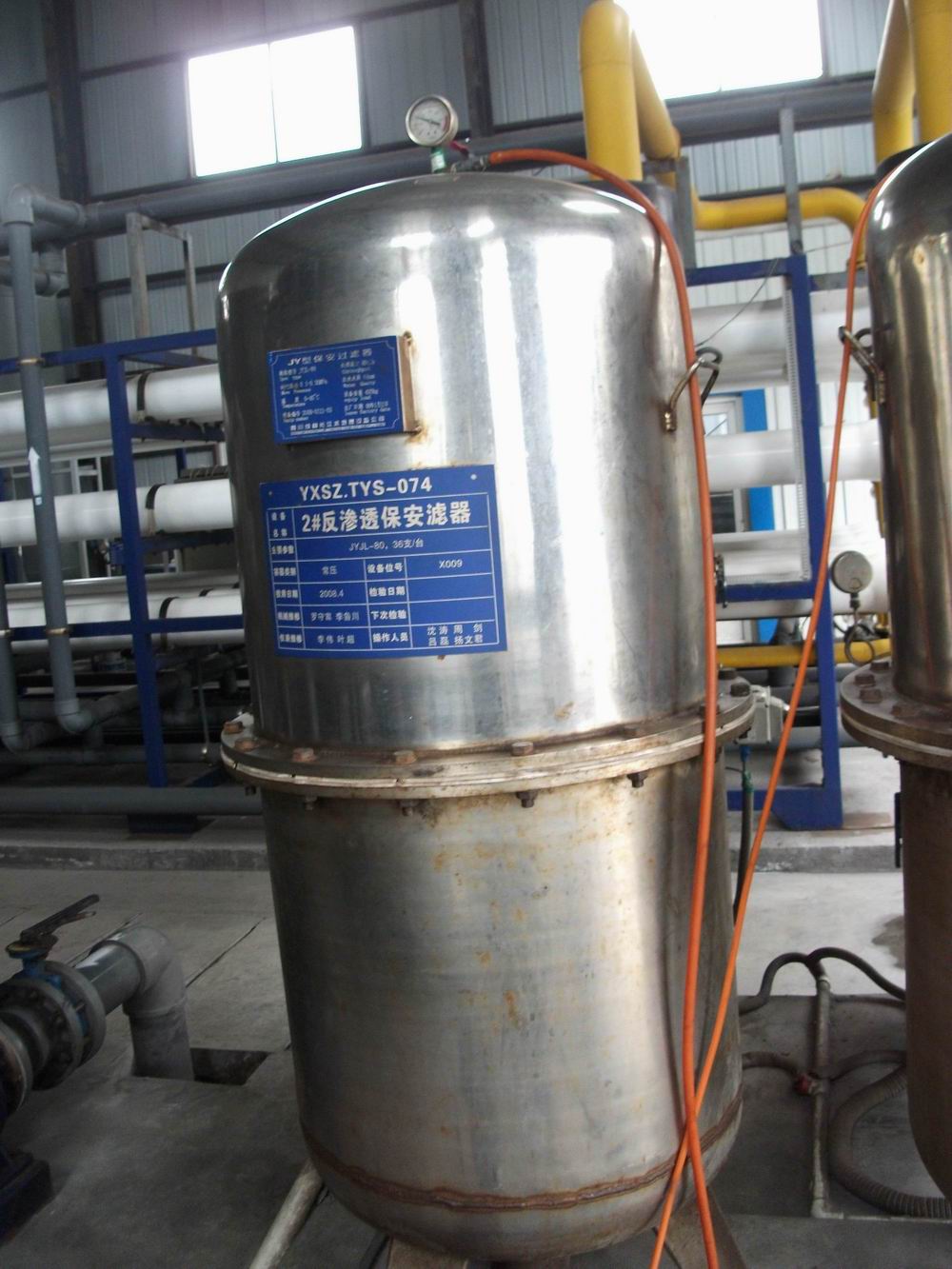

保安过滤器（一般都是精密过滤器）

哎哟喂，终于上传成功了，原来图片大小有限制，囧，改了好久才弄好这一张。。。

[ Last edited by xue学无止境 on 2011-10-5 at 11:52 ]
赞一下(3人) 回复此楼
学无止境\(^o^)/~
5楼2011-10-04 21:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xue学无止境

银虫 (正式写手)
stormxuhao: 最下面有附件可以贴，您可以从那里来进行操作 2011-10-05 09:53:26
囧了个囧，怎么发图啊。。。
赞一下(1人) 回复此楼
学无止境\(^o^)/~
6楼2011-10-04 21:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xue学无止境

银虫 (正式写手)
★ ★ ★
kanavaro11: 请上传 2011-10-05 11:01:38
kanavaro11(金币+3): 还可以给旁边的RO做个专题 2011-10-06 08:07:38

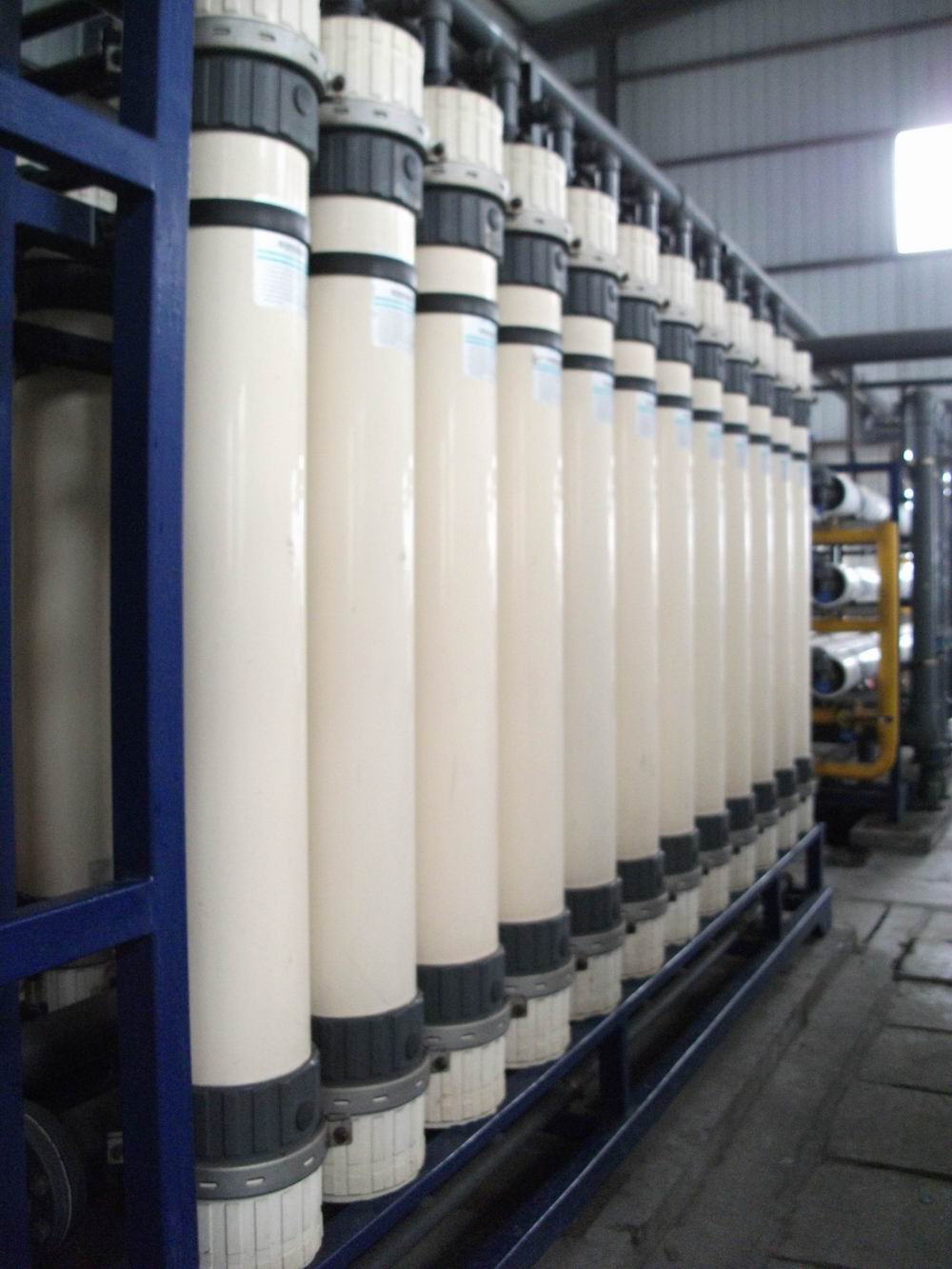

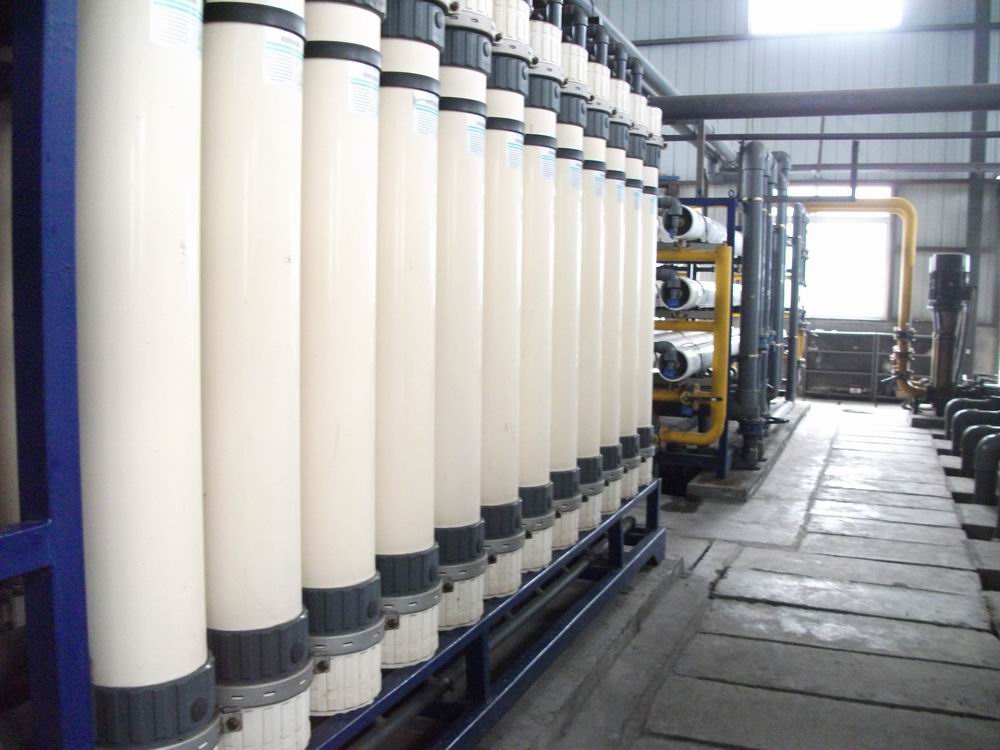

超滤

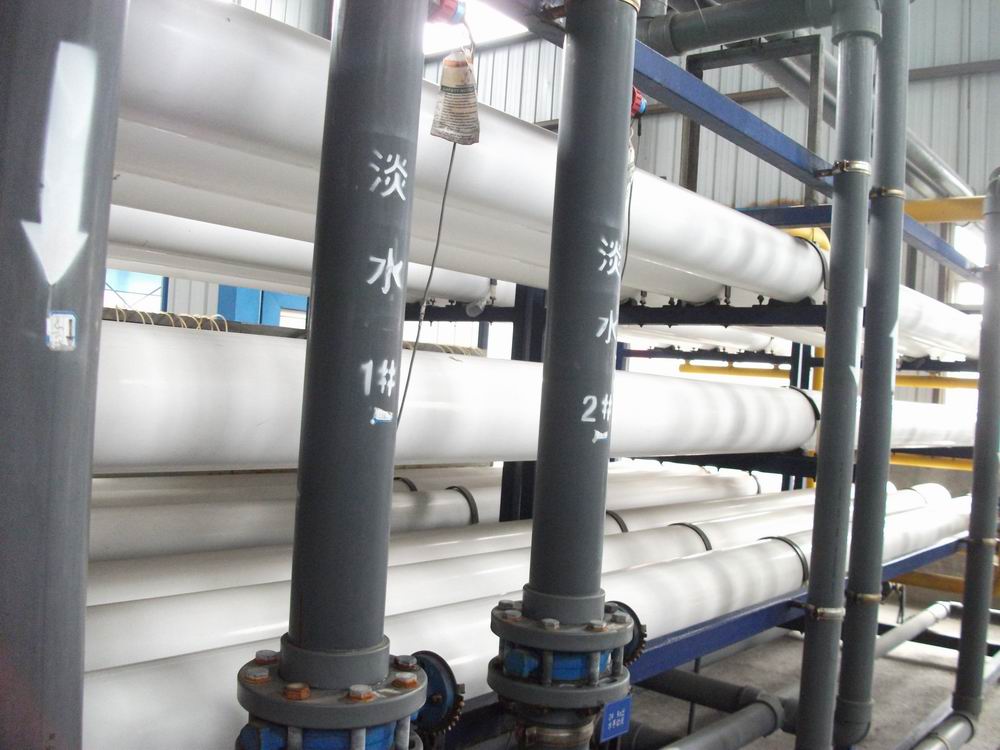

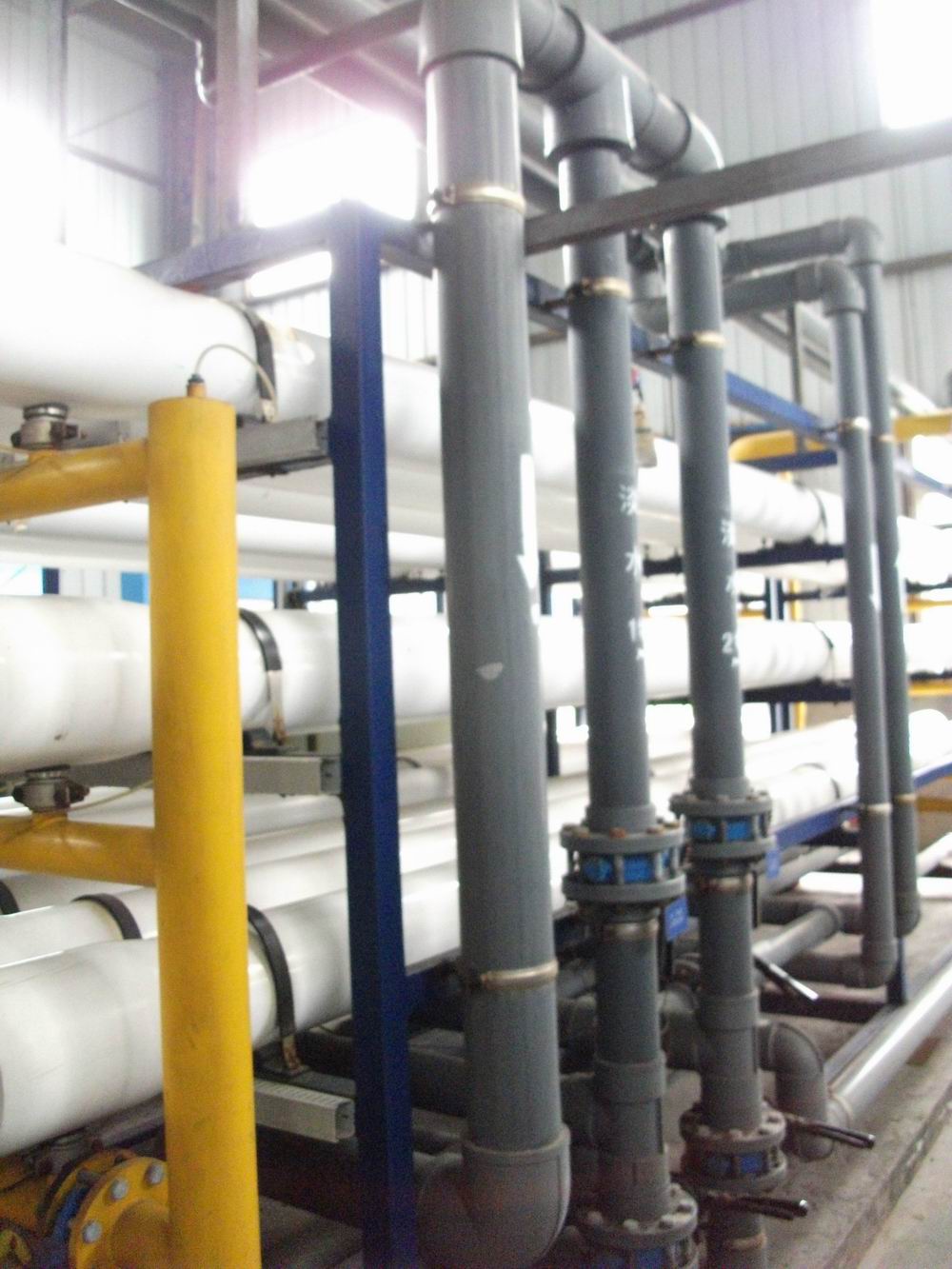

嗯，超滤之后 就是RO，应版主要求 就付两张反渗透的照片吧。
这个是我在一家化工厂拍的





[ Last edited by xue学无止境 on 2011-10-7 at 21:32 ]
赞一下(2人) 回复此楼
学无止境\(^o^)/~
7楼2011-10-04 21:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyhjqxbz

主管区长 (文坛精英)

优秀版主优秀版主优秀版主优秀区长优秀版主优秀版主优秀版主
★ ★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
kanavaro11(金币+6): 感谢参与！希望带来更多贴图！ 2011-10-18 08:17:19
poyoro(EEPI+1): OK,Thanks for your participation. 2011-10-21 12:28:47

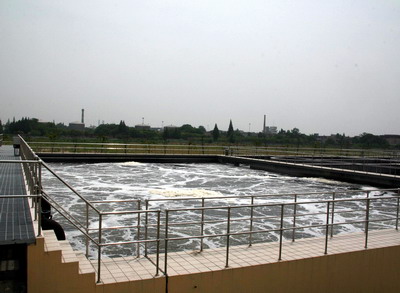

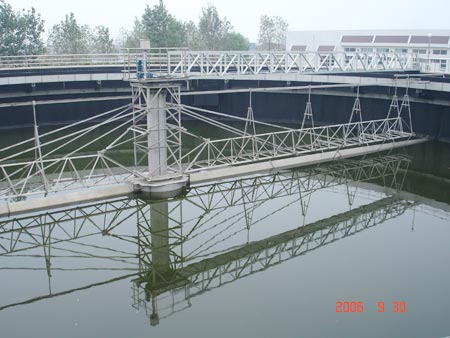

盐城市城东污水处理厂

盐城市城东污水处理厂现有污水处理能力5万吨/日，采用A2/O工艺，自动化生产设备24小时不间断运行，处理污水水质达到国家综合一级排放标准，综合合格率97.8%，出水水质经市环境保护监督检验所抽检合格达到国家规定要求。
盐城市城东污水处理厂的建成，明显改善了城区水环境的质量，提高了人民的健康水平，并将有效减轻水质对工业产品质量的影响，避免由于水体污染事故造成的农、牧、副、渔业减产。盐城市城东污水处理厂的建成，将彻底改善城市的环境质量，为盐城市创建更良好的投资环境，对促进盐城市的国民经济发展和提高人民生活水平起着重要作用。
城东污水的布置图


城东污水处理厂处理布置图


城东处理厂的总布置图

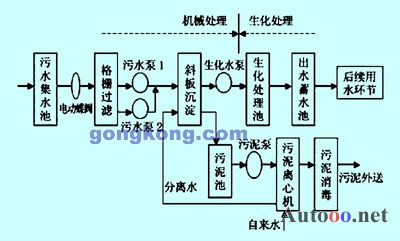

城东污水处理厂的流程

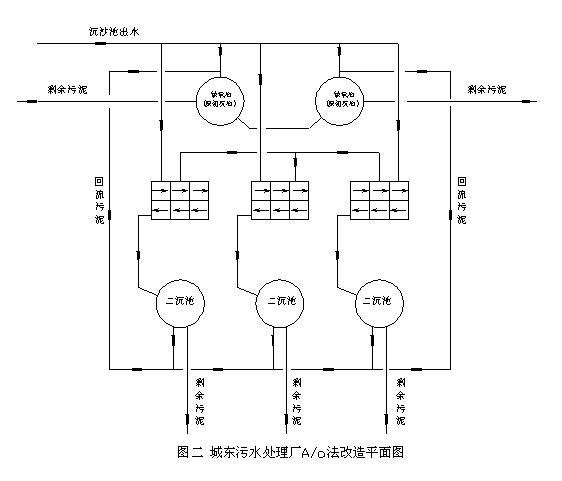

城东污水处理厂活性污泥法的改造


[ Last edited by tyhjqxbz on 2011-10-7 at 16:07 ]
赞一下(3人) 回复此楼
只为成功找方法，不为失败找借口——欢迎常到注册执考区
8楼2011-10-07 16:02:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王爱人

新虫 (初入文坛)
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
kanavaro11(金币+5): 奖励！ 2011-10-18 08:16:59
辐流式沉淀池

辐流式沉淀池是给水/排水处理工程中常见的一种沉淀池。

其特点是：池体平面多为圆形，剖面多为“倒置蛋糕”状，底部坡度平缓向中心倾斜；废水由中心进四周三角堰出，污泥则多用回转式刮泥机收集至池底中心污泥斗中，后借重力或污泥泵排出。

其优点是：设备简单，对水体搅动小，沉淀效果好，日处理量大。

其缺点是：施工要求较高，占地面积较大。

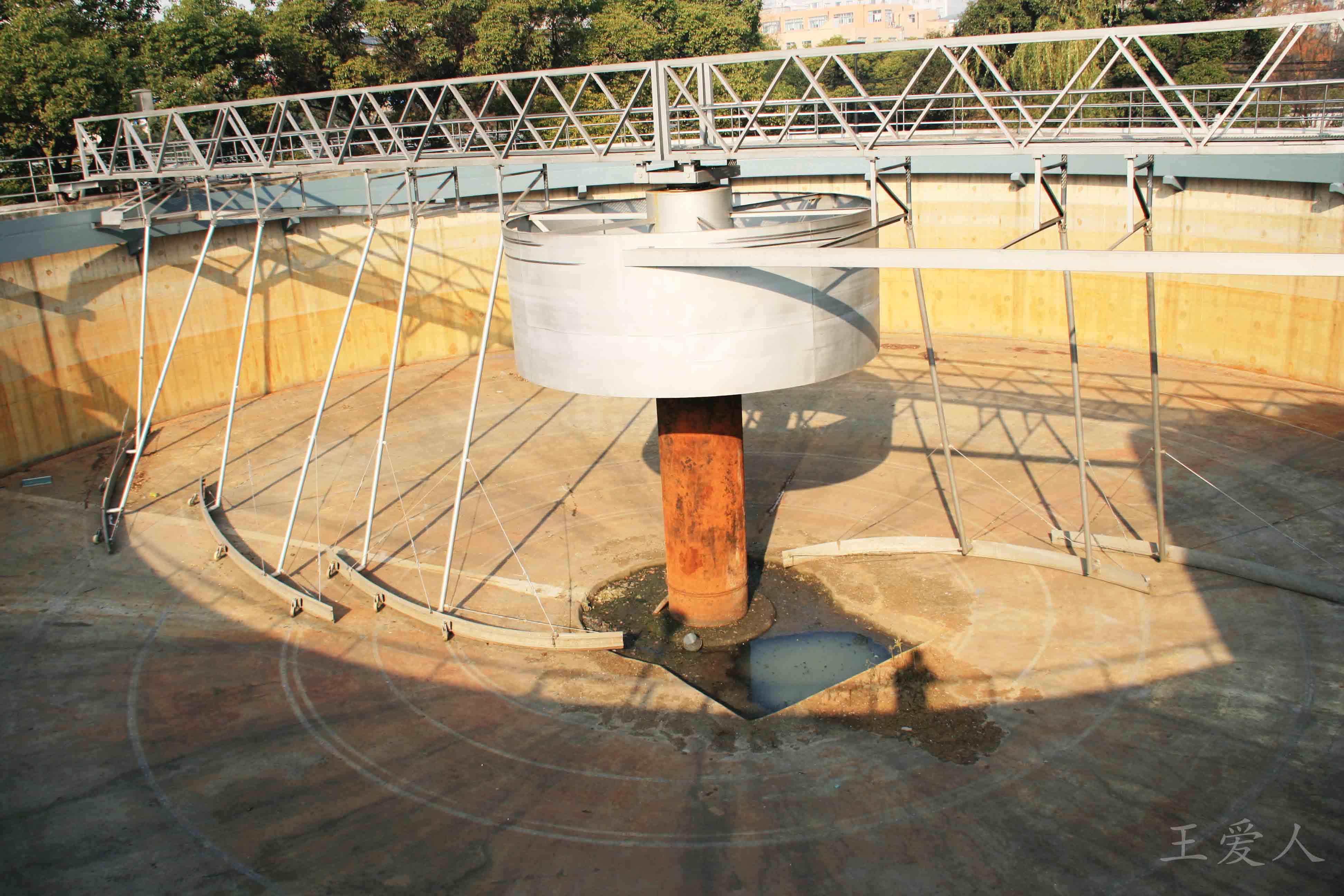

图为上海某污水处理厂放空后的辐流式沉淀池。
赞一下(2人) 回复此楼
9楼2011-10-09 20:32:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gllen009

铁杆木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
我木有呢     学生    见得好少   来学习     顶上去
赞一下(1人) 回复此楼
10楼2011-10-17 18:30:10
