[交流] 大家帮我分析一下我做的硅单晶的金相显微 图

这是几张我做的硅单晶的金相显微镜图,倍数大概在1000到1600倍左右,晶向为(111)型,大家帮我分析一下这几个图都是什么缺陷?谢谢各位大虾啦!!

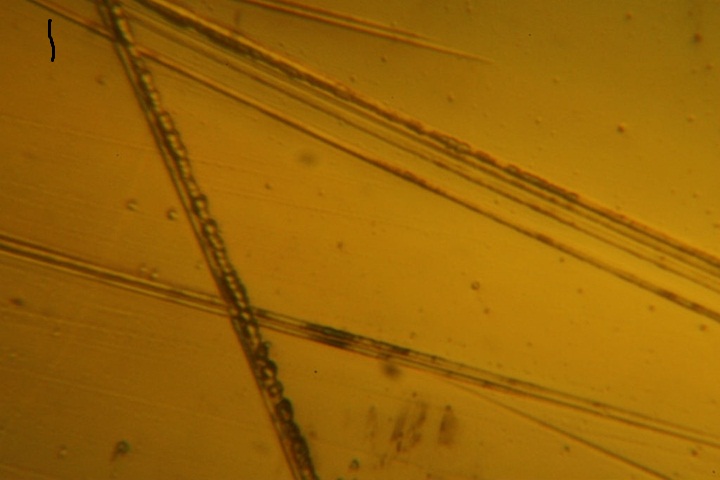

1.应该不是划痕吧。但我也不知道是什么。

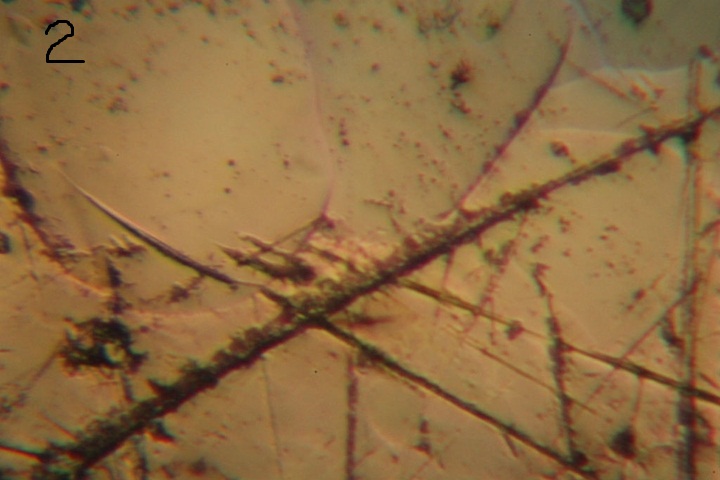

2。不知道是什么

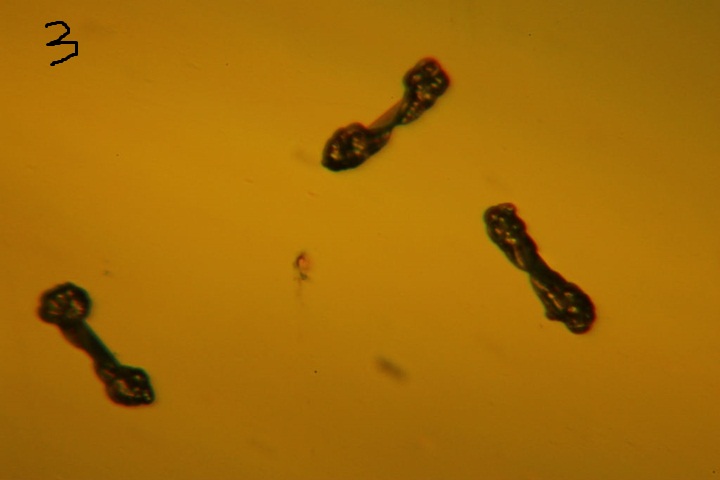

3.缺陷??

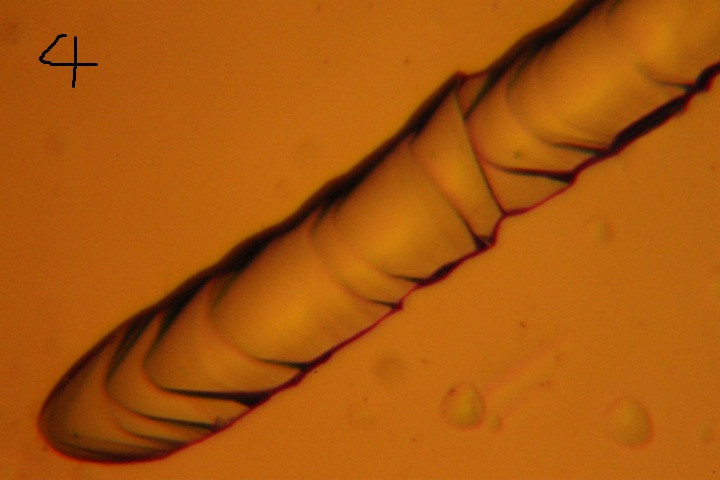

4.晶界吗?还是位错拍?

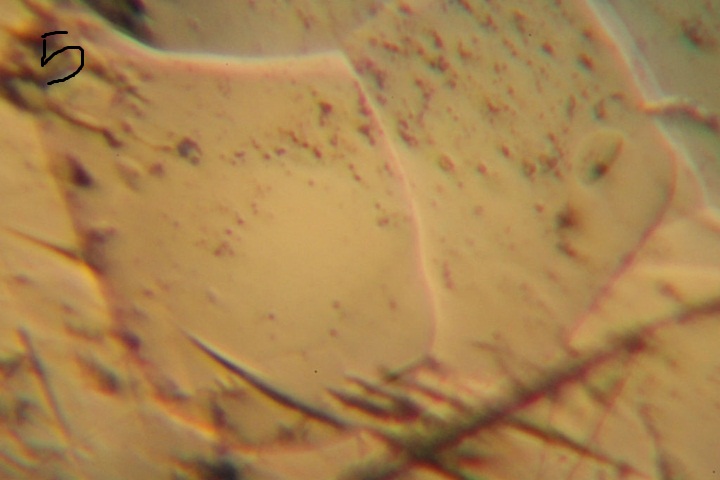

5.不知道
6.杂质还是什么?还是位错?
7.确定是位错坑蚀,只是对比一下。












回复此楼

» 收录本帖的淘帖专辑推荐

演讲 报告 上课素材 半导体技术

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clarkkent

新虫 (初入文坛)



gaomin1986(金币+1):谢谢参与
请问图中黄色的背景和黑色线条分别代表什么啊?!
2楼2011-09-26 21:56:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaomin1986

新虫 (初入文坛)


引用回帖:
2楼: Originally posted by clarkkent at 2011-09-26 21:56:28:
请问图中黄色的背景和黑色线条分别代表什么啊?!

明暗场吧
3楼2011-09-27 09:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangsanhai0

木虫 (著名写手)


★ ★
gaomin1986(金币+1):谢谢参与
Missile521(金币+1): 鼓励交流~ 2011-09-27 16:24:13
最下面的图片是 硅的四面体结构吧,真漂亮啊
从第四幅图片上看   有点像做晶须的螺旋为错,这种位错
可以提供永久的生长台阶,上面一条一条的波浪  估计就是。
2和5中的划痕如果是明暗场的话,也许是一个突出的物质也说不定
如果说是缺陷的话,那只能是线性位错,也可以说是刃型位错
个人看法  请高人指正
4楼2011-09-27 10:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaomin1986

新虫 (初入文坛)


引用回帖:
4楼: Originally posted by wangsanhai0 at 2011-09-27 10:19:10:
最下面的图片是 硅的四面体结构吧,真漂亮啊
从第四幅图片上看   有点像做晶须的螺旋为错,这种位错
可以提供永久的生长台阶,上面一条一条的波浪  估计就是。
2和5中的划痕如果是明暗场的话,也许是一个突出的 ...

6和7一样吗?有的说不一样,但我觉得好像还挺像的,具体也不太清楚。
5楼2011-09-27 11:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huytin

新虫 (初入文坛)



gaomin1986(金币+1):谢谢参与
最后一个是被腐蚀后的吧,以前见到过,大面积的更漂亮
6楼2011-10-31 12:26:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

4650081

新虫 (初入文坛)



gaomin1986(金币+1):谢谢参与
您好,我想问下您用的是什么腐蚀液来做的呢?
7楼2011-12-08 15:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxpstv

金虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
1、2是划痕,4、6、7三角形是晶胞,4是划痕导致应力集中,划痕腐蚀加剧,同时起到了钉扎作用;3、5没看出来是啥东西
8楼2017-12-18 15:00:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxpstv

金虫 (小有名气)


1、2是划痕,4、6、7三角形是晶胞,4是划痕导致应力集中,划痕腐蚀加剧,同时起到了钉扎作用;3、5没看出来是啥东西
9楼2017-12-18 15:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxpstv

金虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖

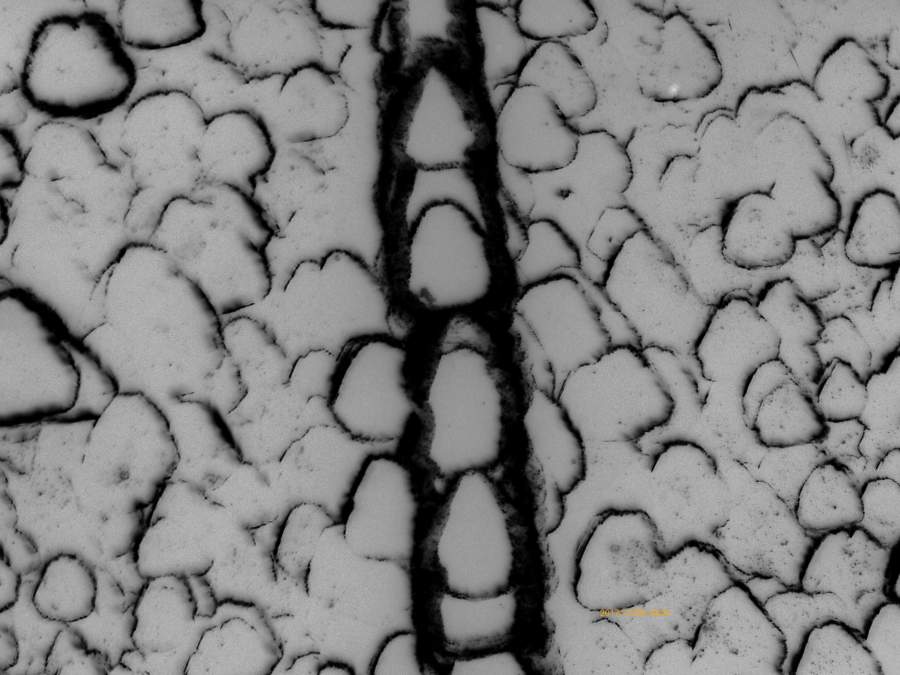

1、2是划痕,4、6、7的三角形是晶胞,只不过腐蚀不到位,晶胞没出来,4是划痕后的腐蚀结果,主要是划痕造成应力集中,加剧腐蚀,同时造成钉扎作用,5好像螺位错台阶,3没看出啥东西
大家帮我分析一下我做的硅单晶的金相显微 图

10楼2017-12-18 15:06:02
