[求助] 循环伏安法测电镀液的极化曲线

我的电化学工作站是CHI760D
我用循环伏安法测我的镍钼合金镀液的循环伏安曲线

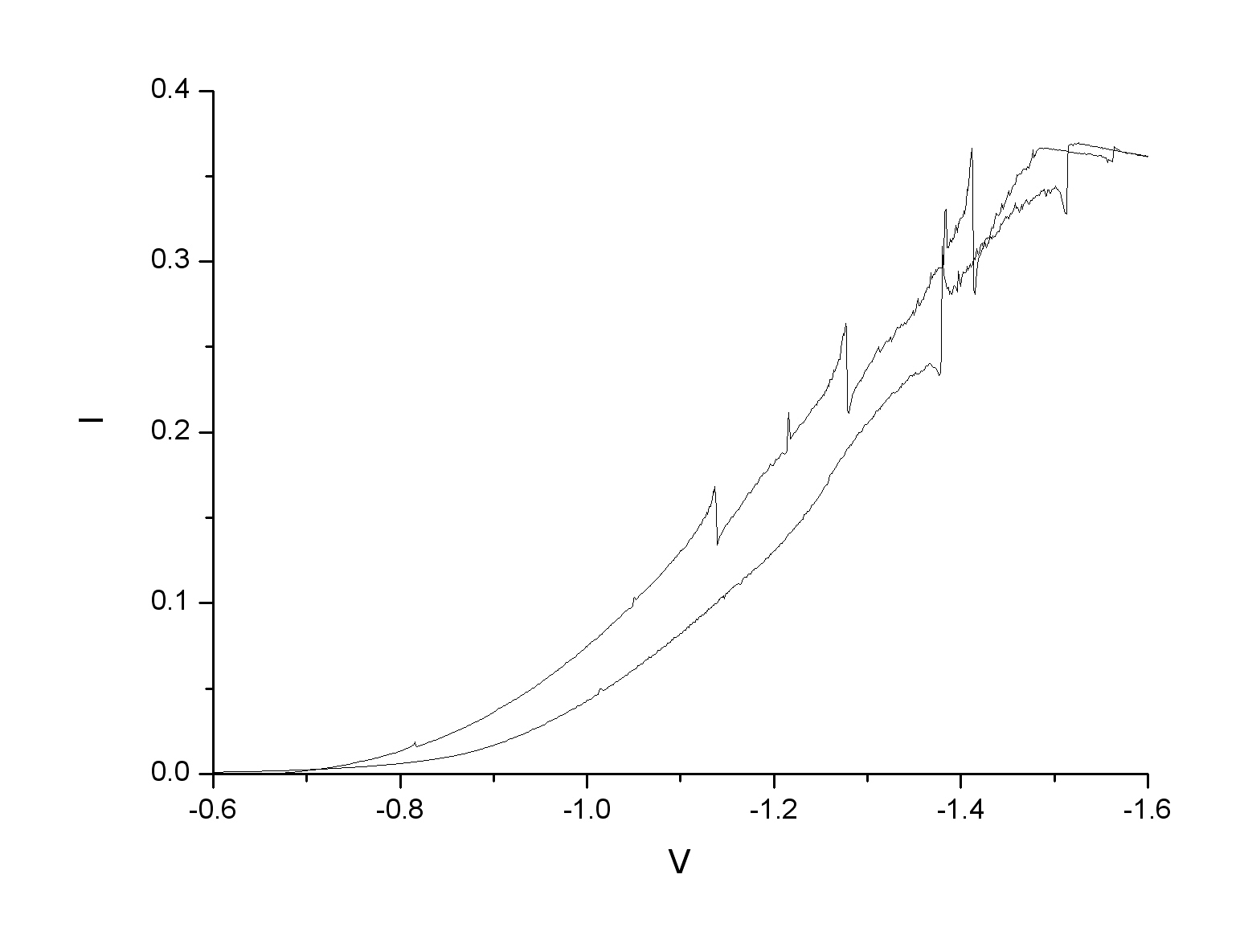

第一次循环得到的曲线

第二次循环得到的曲线


我的曲线是不是很奇怪啊。。我不知道怎么解释。

我的还原峰怎么是直线上去形成的峰?那个是还原峰吗?扫描回来是不是应该是氧化峰,怎么还是朝上的??

各位专家们帮帮我吧!!!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dafeng001

木虫 (职业作家)

【答案】应助回帖

1 由正向负方向扫出的峰就是还原峰,由负往正方向扫就是氧化峰,也就是对应的负扫和正扫。上海辰华的工作站是颠倒的,一般把数据导出再用ORIGIN75处理数据,把图形倒过来。2 楼主作图不规范,你应该标出扫描电位范围,扫描速率,最好能用箭头标出扫描方向。2次扫描的曲线要放在一起,可以看出峰的移动等信息。另外,一个严重的问题是图的电位应该是从低到高,楼主作图相反! 3反向扫描出现的还原峰是向下的峰 不是突起的。一般如果是可逆反应 氧化峰和还原峰时对称的。 4 请贴上文献中的图进行对比,信息少了点,毕竟我没有做过这个体系(惭愧啊)
2楼2011-09-23 08:35:03
