[求助] 粒径公布直方图

2000        100.00        0.00
1674        100.00        0.00
1408        100.00        0.00
1184        100.00        0.00
995.5        100.00        0.00
837.1        100.00        0.00
703.9        100.00        0.00
591.9        100.00        0.00
497.8        100.00        0.00
418.6        100.00        0.00
352.0        100.00        0.00
296.0        100.00        0.00
248.9        100.00        0.00
209.3        100.00        0.00
176.0        100.00        0.00
148.0        100.00        0.16
124.4        99.84        0.38
104.6        99.46        0.45
87.99        99.01        0.56
73.99        98.45        0.75
62.22        97.70        1.02
52.32        96.68        1.42
44.00        95.26        1.96
37.00        93.30        2.67
31.11        90.63        3.63
26.16        87.00        4.97
22.00        82.03        6.73
18.50        75.30        8.71
15.55        66.59        10.41
13.08        56.18        11.06
11.00        45.12        10.86
9.25        34.26        9.56
7.78        24.70        7.72
6.54        16.98        5.75
5.50        11.23        3.95
4.62        7.28        2.56
3.89        4.72        1.63
3.27        3.09        1.06
2.750        2.03        0.74
2.312        1.29        0.55
1.944        0.74        0.41
1.635        0.33        0.33
1.375        0.00        0.00
1.156        0.00        0.00
0.972        0.00        0.00
0.817        0.00        0.00
0.687        0.00        0.00
0.578        0.00        0.00
0.486        0.00        0.00
0.409        0.00        0.00
0.344        0.00        0.00
0.2890        0.00        0.00
0.2430        0.00        0.00
0.2040        0.00        0.00
0.1720        0.00        0.00
0.1450        0.00        0.00
0.1220        0.00        0.00
0.1020        0.00        0.00
0.0860        0.00        0.00
0.0720        0.00        0.00
0.0610        0.00        0.00
0.0510        0.00        0.00
0.0430        0.00        0.00
0.0360        0.00        0.00
0.0300        0.00        0.00
0.02550        0.00        0.00

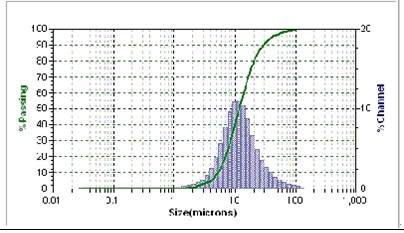

我画出的怎么是图2那样的，求助怎么能画成图1那样的
回复此楼

» 猜你喜欢
1楼 2011-09-13 14:55:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyaoquan

木虫 (正式写手)

【答案】应助回帖

kglure(金币+20, 博学EPI+1): 2011-09-19 15:21:15
引用回帖:
1楼: Originally posted by kglure at 2011-09-13 14:55:38:
2000        100.00        0.00
1674        100.00        0.00
1408        100.00        0.00
1184        100.00        0.00
995.5        100.00        0.00
837.1        100.00        0.00
703.9        100.00        0.00
591.9        100.00        0.00
497.8        100.00        0.00
418.6        100.00        0.00
352.0        100.0 ...

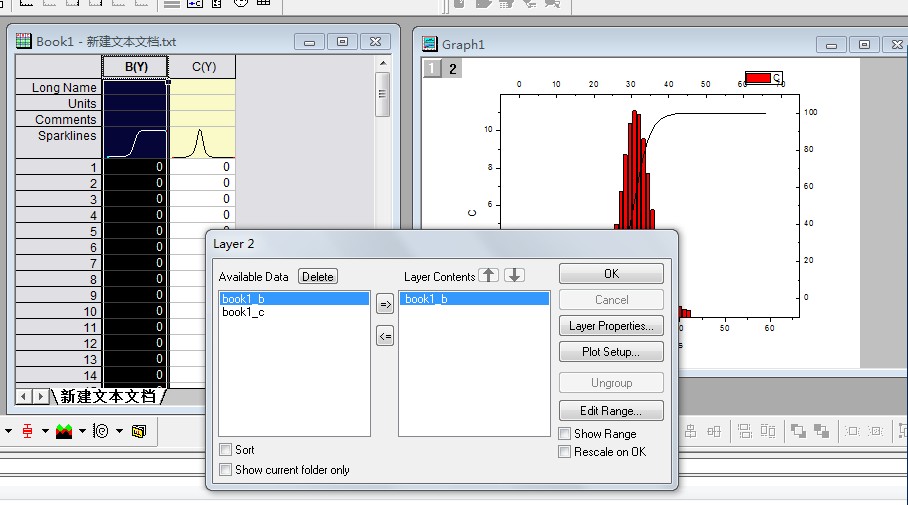

用origin画图：只用到两组数据，后两列。先只画出开头是0.00这一列的圆柱图也就是你要的图，在增加一层（new layer），之后右键单击此层，会出现图层内容(layer contents） 在选择要画出图标如book1 b，会出现一个箭头，点击之后再点ok就可以了！这样就可以画出来了！
赞一下 回复此楼
不断学习才能不断进步，严格要求自己才会离自己理想更近！
2楼2011-09-15 19:58:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kglure

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by jiangyaoquan at 2011-09-15 19:58:04:
用origin画图：只用到两组数据，后两列。先只画出开头是0.00这一列的圆柱图也就是你要的图，在增加一层（new layer），之后右键单击此层，会出现图层内容(layer contents） 在选择要画出图标如book1 b，会出现一 ...

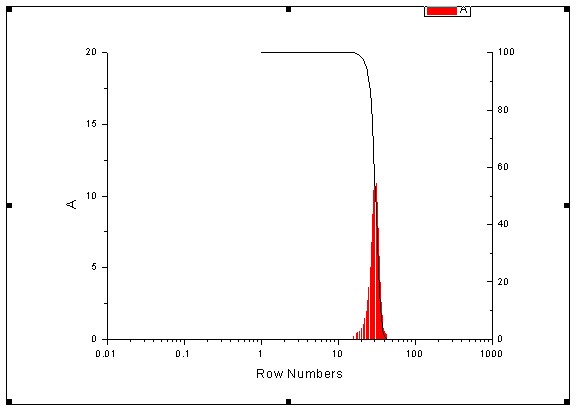

哥们，还要考虑横坐标的呀，如果横坐标一画成对数，图就成这样啦
赞一下 回复此楼
3楼2011-09-16 11:02:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jluxiaoxi

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by kglure at 2011-09-16 11:02:38:
哥们，还要考虑横坐标的呀，如果横坐标一画成对数，图就成这样啦

其实二楼的答案已经是正确的了 你自己作图有问题。首先你那条线是自己画反了，还有你把横坐标范围取的太大了  导致有用的图形很小很难看 你从1-110看看就好了
赞一下 回复此楼
4楼2011-09-16 12:03:02
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyaoquan

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by kglure at 2011-09-16 11:02:38:
哥们，还要考虑横坐标的呀，如果横坐标一画成对数，图就成这样啦

你要求的坐标是经过处理的，应该是加大了的，要不然画不出来，还有就是你是不是应该处理一下第二列数据才能得到S型的图，要不然像你的就是Z型的！
赞一下 回复此楼
不断学习才能不断进步，严格要求自己才会离自己理想更近！
5楼2011-09-16 18:24:16
