[交流]
[交流贴]分享我的源代码（很短的代码实现矩量法计算圆柱散射） 已有1人参与
|
|

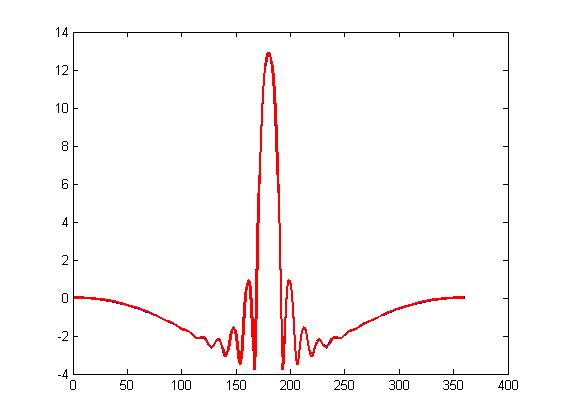

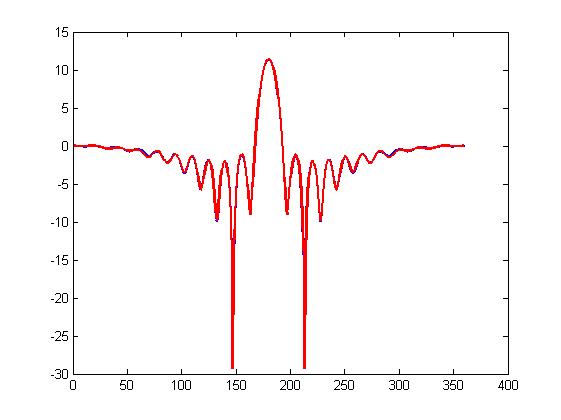

%%%%%%%%%%%%%%%%%%%%%%%%%%%% % TM波： clear; N = 128; Z = zeros(N); ka = 2 * 2 * pi; kl = ka / N * 2 * pi; phi = (0 : N - 1) * 2 * pi / N; Z(1, 1) = 1 - 1i * 2 / pi * (log(kl / 2) - 1); Z(1, 2 : N) = besselh(0, 2, ka * 2 * abs(sin(phi(2 : N) / 2))); for nn = 2 : N Z(nn,  = circshift(Z(1, , [0, nn - 1]);end phiAngle = 360; phiAngle = (0 : phiAngle - 1) * 2 * pi / phiAngle; Esca = exp(1i * ka * cos(bsxfun(@minus, phiAngle', phi))); Einc = exp(1i * ka * cos(phi')); rcs = 4 / (pi * ka) * abs(Esca * (Z \ Einc)) .^ 2; hold on; plot(phiAngle * 180 / pi, 10 * log10(rcs), 'r', 'linewidth', 2); %%%%%%%%%%%%%%%%%%%%%%%%%%%% %TE波 clear; N = 128; Z = zeros(N); ka = 2 * 2 * pi; kl = ka / N * 2 * pi; phi = (0 : N - 1) * 2 * pi / N; Z(1, 1) = 0.5; Z(1, 2 : N) = abs(sin(phi(2 : N) / 2)) .* besselh(1, 2, ka * 2 * abs(sin(phi(2 : N) / 2))) * kl / 4i; for nn = 2 : N Z(nn, = circshift(Z(1, , [0, nn - 1]);end phiAngle = 360; phiAngle = (0 : phiAngle - 1) * 2 * pi / phiAngle; temp = cos(bsxfun(@plus, phiAngle', phi)); Hsca = temp .* exp(1i * ka * temp); Hinc = exp(1i * ka * cos(phi')); rcs = kl ^ 2 / (4 * pi * ka) * abs(Hsca * (Z \ Hinc)) .^ 2; hold on; plot(phiAngle * 180 / pi, 10 * log10(rcs)); %%%%%%%%%%%%%%%%%%%%%%%%%%%% 希望能对需要的人有所帮助，尤其入门搞矩量法的   |
