| 查看: 3243 | 回复: 14 | ||||
| 本帖产生 1 个 MM-EPI ，点击这里进行查看 | ||||
| 当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖 | ||||
wang2560926金虫 (小有名气)
|
[交流]
关于退火、正火和淬火加热后保温时间的一点疑惑？已有9人参与
|
|||
| 关于热处理中钢的退火和正火书上一般都说的是加热到一定的温度后保温一定时间，但具体的时间如何计算貌似书上都写的很含蓄，而对于钢的淬火处理，则关于保温时间的说明则非常详细，这是为什么呢？欢迎各位高手讨论。。。 |
回复此楼» 猜你喜欢
博士读完未来一定会好吗
已经有6人回复
-
小论文投稿
已经有3人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有9人回复
-
心脉受损
已经有3人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有8人回复
-
申请2026年博士
已经有6人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有5人回复
11楼2011-11-22 12:00:24
262588426
木虫 (著名写手)
- 应助: 26 (小学生)
- 金币: 7031.3
- 红花: 3
- 帖子: 1511
- 在线: 480.2小时
- 虫号: 1165131
- 注册: 2010-12-08
- 性别: GG
- 专业: 金属材料的合金相、相变及
2楼2011-08-20 14:14:46
3楼2011-08-22 20:23:54
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53170
- 红花: 247
- 帖子: 7552
- 在线: 1648.8小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 感谢应助 2011-08-24 17:24:57
imrsfb(金币+3, MM-EPI+1): 谢谢您的详细解答！ 2011-09-01 16:10:09
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 感谢应助 2011-08-24 17:24:57
imrsfb(金币+3, MM-EPI+1): 谢谢您的详细解答！ 2011-09-01 16:10:09
|

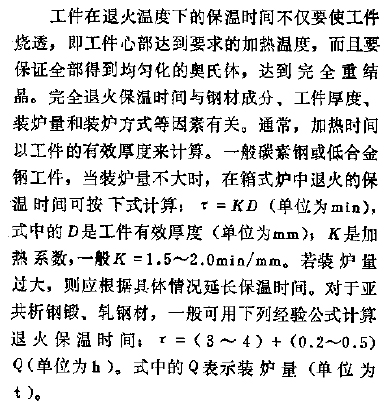

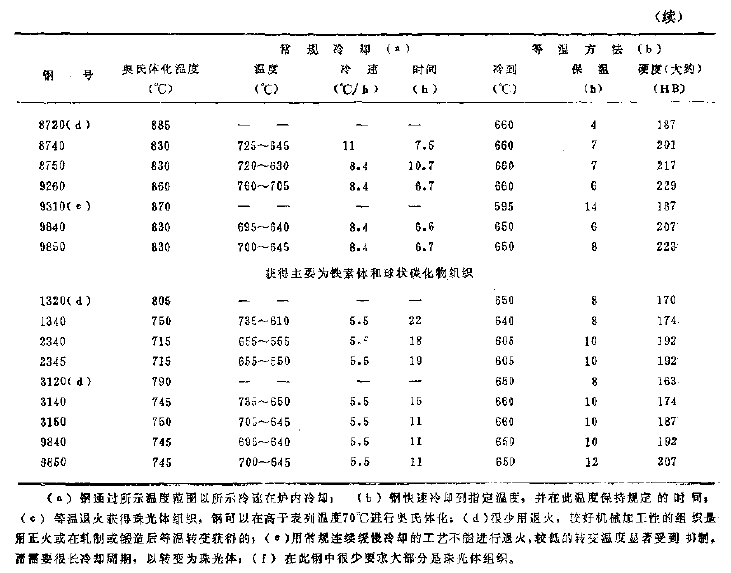

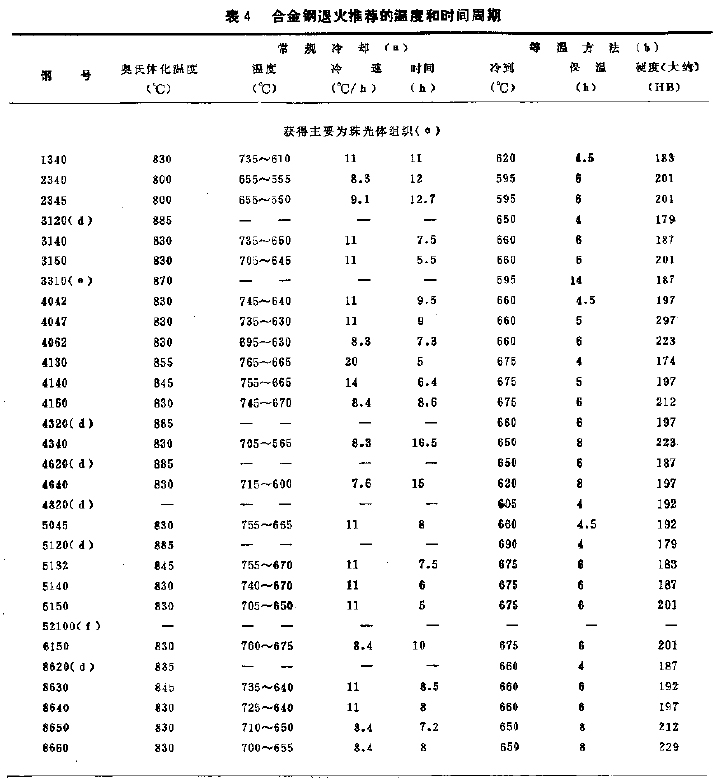

热量在不同介质中的传播速度是有规律的，关于保温时间在热处理手册类的书中有说明。 本论坛中之前有人讨论过该问题：http://muchong.com/html/200907/1433648.html 保温时间的长短受多种因素的影响，主要有：(1)零件的有效厚度； (2)加热介质； (3) 钢材所含的合金元素，(4)加热温度； (5)装炉方式。 一般情况下，常选用经验数据进行计算。如碳素钢在箱式电炉中常用1分／1毫米来计算。在盐浴炉中常用15—20秒／1毫米来计算。合金钢是碳素钢的1.3—1.8倍，合金元素含量多，就用大系数。但在高温时(超过1000℃)，有效厚度大的，系数取下限值；有效厚度小的，系数取上限值。 热处理的加热时间（包括升温与保温时间）与钢的成分、原始组织、工件的尺寸与形状、使用的加热设备与装炉方式及热处理方法等许多因素有关。因此，要确切计算加热时间是比较复杂的。在实验室中，热处理加热时间（包括加热、保温时间）通常按工件有效厚度，用下列经验公式计算加热时间： T =αD 式中：T——加热时间（min）； α——加热系数（min/mm）； D——工件有效厚度（mm）。 当碳钢工件D≤50 mm，在800~960℃箱式电阻炉中加热时，α=1~1.2（min/mm）。回火的保温时间要保证工件热透并使组织充分转变。实验时组织转变时间可取0.5h。    [ Last edited by comma on 2011-8-24 at 02:52 ] |
» 本帖已获得的红花（最新10朵）
pals28554楼2011-08-24 02:26:58
